低压计量箱冲击荷载试验装置

一)产品概述:本机主要适用于低压计量箱外壳耐冲击和机械性能性能评估试验。

二)符合标准:按照GB/T 20641-2006中9.6、GB7251.5中8.2.101.5标准、Q/GDW11008-2013《低压计量箱技术规范》要求设计制造.

一)产品概述:本机主要适用于低压计量箱外壳耐冲击和机械性能性能评估试验。

二)符合标准:按照GB/T 20641-2006中9.6、GB7251.5中8.2.101.5标准、Q/GDW11008-2013《低压计量箱技术规范》要求设计制造.

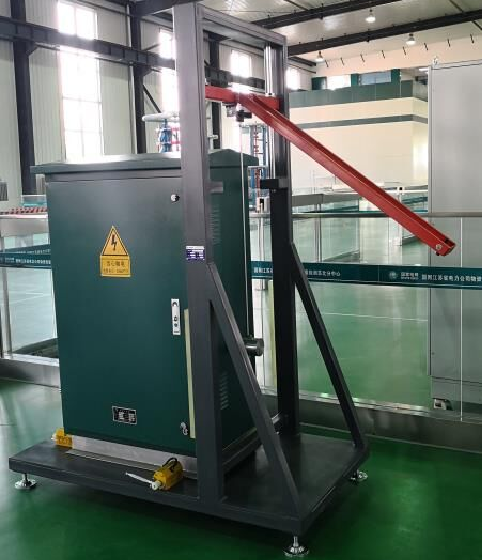

三)设备结构:

   底座采用高强度钢板与工字钢连接,稳重便于运输,整机支架采用四立柱龙门结构,顶部装有卷扬机,配合译码器准确定位升降高度;

   冲击部分采用步进马达连接偏心结构拉倒动摆锤到合适位置,在摆臂与冲锤连接部分设有气动释放机构,摆锤拉升到冲击位置时释放冲击;

控制箱部分为独立钢制喷涂,内装手动等控制元件,上端装有丝杆操作,底部装有刹车脚轮,操作简单,运输方便。

四)主要技术参数:

1、控制系统:丝杆操作

2、升降系统:手摇丝杆升降;

3、冲击高度:丝杆机构控制;

4、摆锤释放:手动控制;

5、升降导向:导杆加直线轴承;

6、冲击高度:冲击按标准要求可设定;

7、摆锤提升高度:1000mm;

8、摆锤配置:IK09和IK10锤头各一个;
