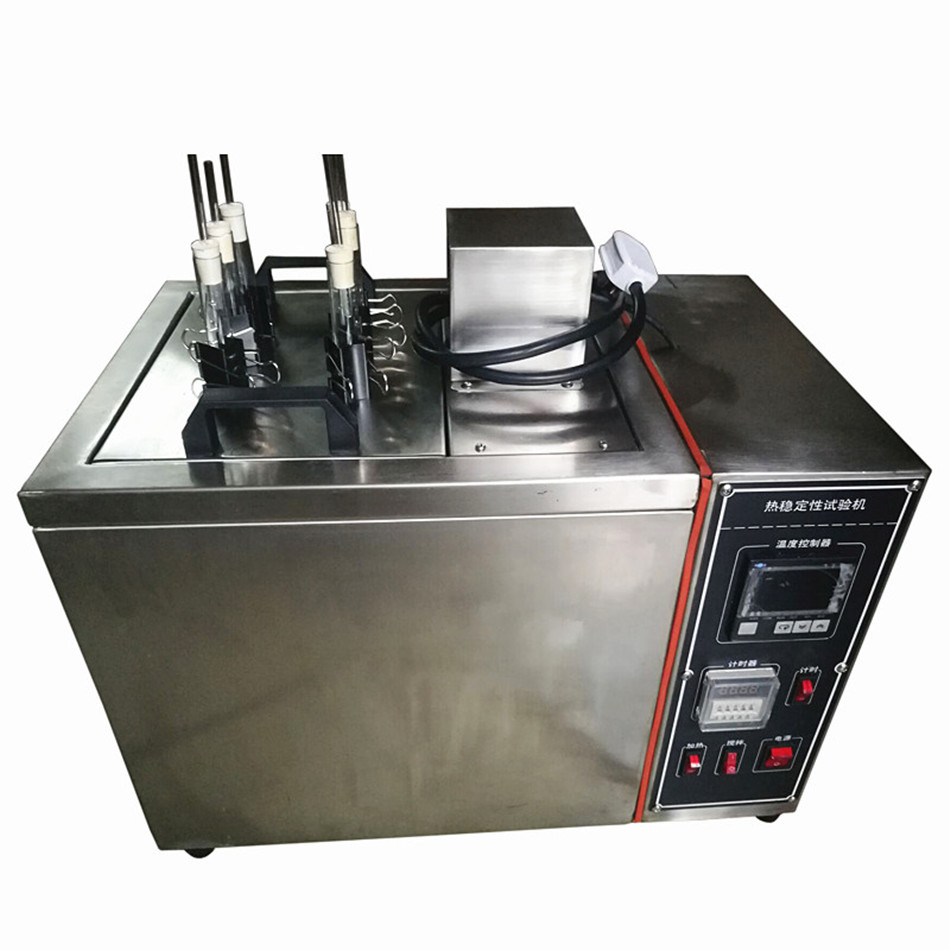

低压计量箱热稳定性试验机适用于电缆工业用软聚乙烯塑料绝缘护套做热稳定时间及软化温度两种试验满足GB/T2951.32—2008电缆和光缆绝缘和护套材料通用试验方法第32部分：聚氯乙烯混合料试验方法—失重试验—热稳定性试验，和GB/T8815-2008《电线电缆用软聚氯乙烯塑料》标准要求
一、热稳定性试验机主要参数
1、额定电压：AC220V/50HZ
2、额定功率:800W
3、控温范围:室温～300℃，PID智能控温
4、温度波动:±0.5℃
5、温度分辨率：0.1℃
6、容积:1000ml
7、计时器：0～9999h/m/s
8、搅拌方式：磁力搅拌系统
9、箱体材质：不锈钢
10、试验油：采用甘油或2#润滑油、绝缘油。（自备）
11、玻璃管：
GB2951标准：长110mm、外径5mm、内径4mm±0.5mm一端密封
GB8815标准：长95mm、内径12～13mm一端密封
二、热稳定性试验机主要配置清单
品名型号品牌
温控器PCE3000上海
传感器PT100华菱
计时器JSS48A伊子利
小按钮220v一佳
船型开关4P德力西
搅拌器H-78常州
固态继电器40A美格尔
接触器E2510正泰
发热丝800W，SUS304新亚
烧杯SB1000ML好奇
、热稳定性试验机结构及说明
本仪器是由电控系统、加热系统及容器三部分组成。
1、电控系统主要器件为加热温控表、计时器、磁力搅拌器。
（1）加热温控表：主要是控制加热温度。此温度显示的是传导液的温度。
（2）计时器：打开计时开关，可自动计时，计时范围：99.99/H/M/S。供试验计时用。
（3）磁力搅拌器：
A、磁力搅拌的目的：使传导液温度均匀。
B、将磁力搅拌子放到传导液里，打开搅拌开关，磁力搅拌子开始搅拌。搅拌速度可旋转调节旋钮，进行调节。
2、加热器：内置式，800W环形加热管；加热器加温时，温度传导给容器里的传导液，使传导液加温。
3、容器：盛载传导液（甘油（丙三醇），并能传导液加温传热。
A、放试样的容器加入加热介质为甘油（或硅油）等传导液（放满90%以上），做热稳定时间试验时容器内可容纳6支试管。
B、容器配有二套容器盖，是分别使用大、小试管的。（内径：4mm与内径：12~13mm）
四、热稳定性试验机试验方法（GB/2951.32-2008）
（一）试验设备：
a）长为110mm、外径约为5mm、内径为（4±0.5）mm的一端密封（如用熔融方法）的玻璃容器。
b）pH值在1～10范围内的通用试纸。
c）可控制温度的加热器。试验温度按有关电缆产品标准中的规定，如未规定则控制在（200±0.5）℃。优先使用油浴。型式试验及在有争议的情况下均应使用油浴。
d）已标定分度值为0.1℃的温度计。
e)秒表或合适的计时器。
（二）试验步骤
a）从每个被试绝缘线芯的绝缘或被试护套上切取三个试样。每个试验包括两个或三个长为20～30mm的窄条组成，重约（50±5）mg。
b）将一条约15mm长、3mm宽的干燥通用试纸【如（一）中b的规定】，插入玻璃管的开口端（顶部），纸带伸出管口约5mm，并将其弯折固定在该位置。
c）将玻璃管放入已加热到规定试验温度的加热装置中至深度60mm。
d）测定通用试纸的颜色从pH值5改变到pH值3所用的时间；或者试验一直持续到在规定的试验时间试纸颜色不发生变化为止。当对应于pH值3的通用试纸上的红颜色开始明显转变时，则应认为已达到颜色变化点了。在预计试验时间即将结束时，通用试纸应每隔5～10min更换一次（特别是对长时间稳定性试验），以使变换点较易看清。
（三）试验结果评定三个试样热稳定时间的平均值应不低于有关电缆产品标准的规定值。
如果打开电源没有显示，说明没有通上电源；如电源输出端子没有电源输出请检查电源线或通电插座打开磁力搅拌开关，磁力搅拌器自动搅拌（保证温度均匀性，以漩涡状态体现运作）
