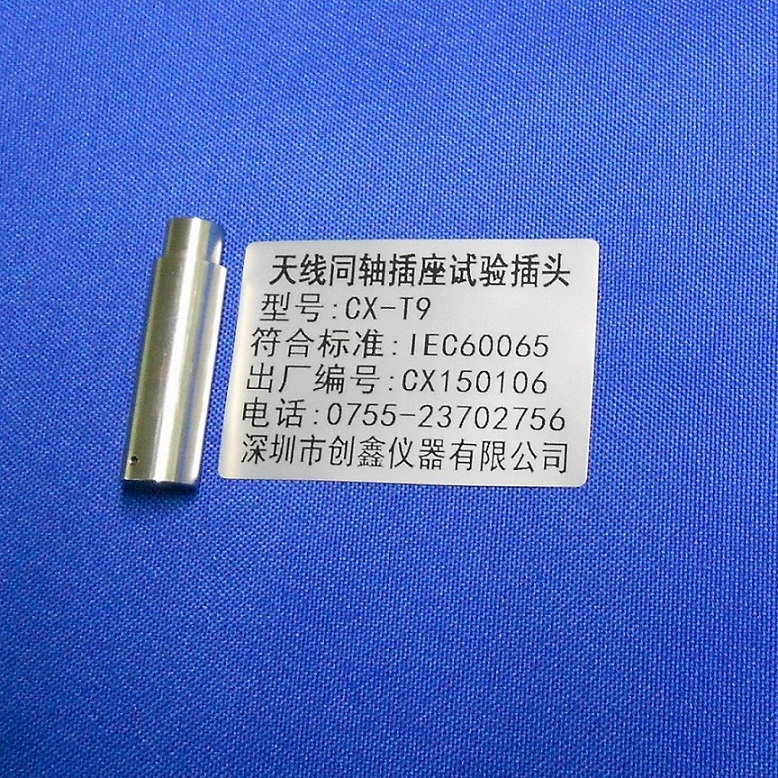

天线同轴插座试验用插头的应用与使用方法
一、产品概述
用于检验安装在设备上危险带电件的天线同轴插座，其结构应能承受在预期使用时（包括耐久性试验，冲击试验，力矩试验等）可能会遇到的机械应力。试验要求同轴电缆插座应与试验插头插入和拔出100次测试，并用0.5 J的弹簧冲击锤测试3次，垂直轴线方向施加50N的力保持10秒。
二、标准符合
IEC60065 SEC.12.5 Antenna coaxial sockets mounted on the apparatus, Figure 9
GB 8898 第12.5节和图9 同轴插座机械试验用试验插头、
三、技术参数
材料：进口304不锈钢
尺寸：
1、总长j ：43±0.4mm
2、总长g ：40±0.4mm
3、深度d ：9.1mm
4、深度e ：7.112mm
5、深度f ：0.8±0.4mm
6、外径h ：12±0.4mm
7、外径a ：9.576 mm
8、内径b ：8.05mm
9、轴直径c ：2.438mm
10、轴头半径k ：0.3mm
11、孔径：1.5mm
