IP防水测试（滴水试验，淋雨试验，喷水试验，浸水试验

文章来源：创鑫仪器    时间：2022-09-14 15:35:51

防水测试的应用与要求

防水试验适用于在运输、贮存或使用期间可能遭受冲水的电工电子产品。这些水来源于大暴雨、风吹大雨、洒水系统、车轮溅水、冲水或猛烈海浪。有关规范应详细说明电工电子产品是否必须在试验期间正常工作，还是仅能经受冲水条件而保持完好。
对于可便携式、户外用以及汽车电子均有防水测试要求，在国际上不论是IEC、MIL或ETSI以及SAE均有制订相对应的测试要求。

测试范围

电工产品（配电柜，配电箱）、电子产品（手机，充电器，平板电脑，剃须刀），各种电器（电饭煲，洗衣机，冰箱，空调）及各种照明灯具的外壳和密封件、防水等级测试防水等级

IEC/EN60529防水分为9个等级(等级0 ~ 等级8)，防水等级(e.g. IPX4-防水等级4)：

• ▶ IPX0: 完全防水无保护
• ▶ IPX1: 垂直方向滴水应无有害影响
• ▶ IPX2: 外壳的各垂直面在15°范围内倾斜时，垂直滴水应无有害影响
• ▶ IPX3: 各垂直面60°范围内淋水，无有害影响
• ▶ IPX4: 向外壳各方向溅水无有害影响
• ▶ IPX5: 向外壳各个方向喷水无有害影响
• ▶ IPX6: 向外壳各个方向强烈喷水无有害影响
• ▶ IPX7: 浸入规定压力的水中经规定时间后外壳进水量不致达到有害程度
• ▶ IPX8: 按生产厂和用户双方同意的条件（应比Level 7严酷）持续潜水后外壳进水量不致达有害程度

测试项目

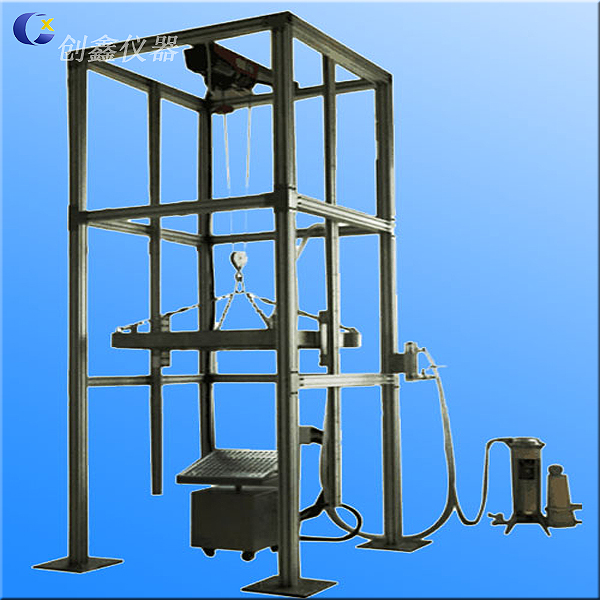

• ▌ 滴水试验

  IPX1测试

  IPX2测试

• ▌ 淋水试验、水溅试验

  IPX3测试

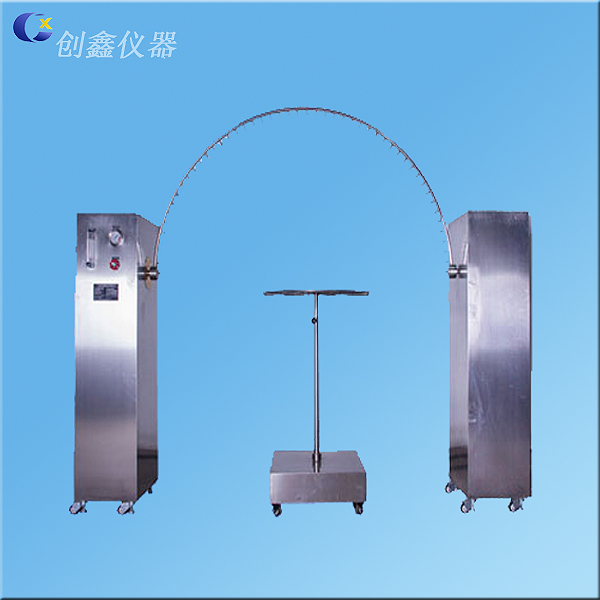

  方法：摆管式林水试验、喷头式淋水试验 等

  IPX4测试

  方法：摆管式溅水试验、喷头式溅水试验 等

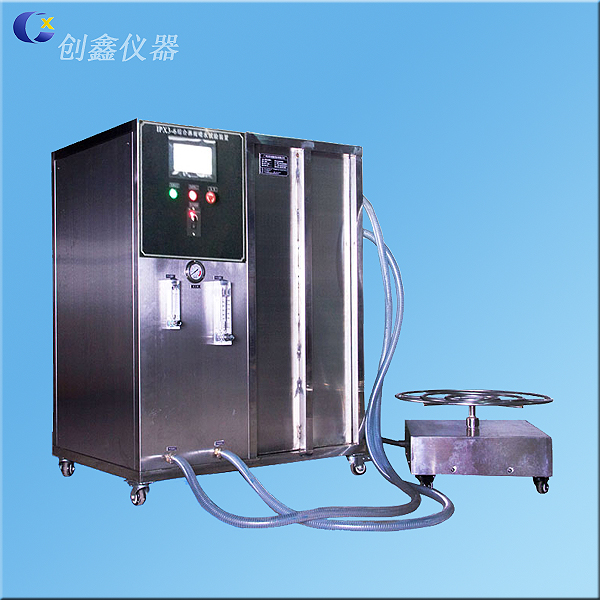

• ▌ 冲水试验、喷水试验、强烈喷水试验

  IPX5测试

  IPX6测试

• ▌ 浸水试验、短时浸水试验

  IPX7测试

• ▌ 潜水试验、持续潜水试验

  IPX8测试

• ▌ 高压喷射试验

  IPX9K测试

•
