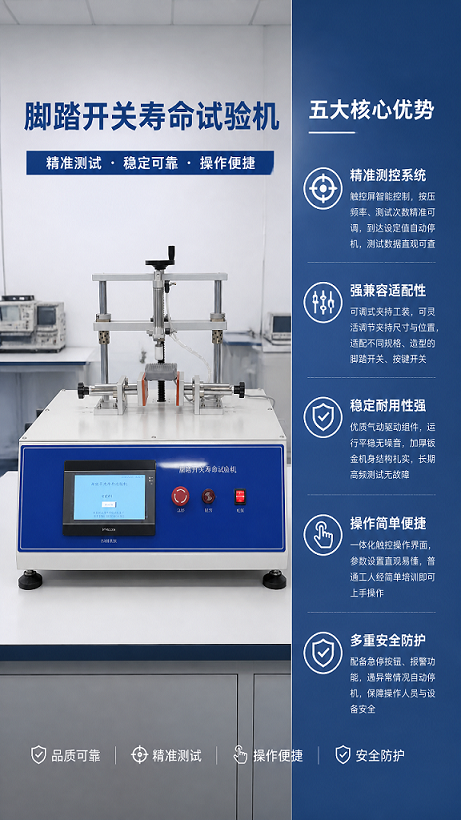

产品展示

一、设备用途

模拟人体反复踩踏动作，对脚踏开关开展机械耐久寿命与电气寿命试验；考核踏板、弹簧、转轴、外壳疲劳磨损，监测内部触点通断可靠性，可做无载机械寿命，选配负载柜实现带载电寿命测试，用于研发验证、型式试验、出厂抽检。适用：医用脚踏开关、机床工业脚踏开关、激光设备脚踏控制器、美容仪器脚踏开关等。

二、执行标准

1. GB 9706.1-2020《医用电气设备 第 1 部分：基本安全和基本性能通用要求》
2. YY 1057-2016《医用脚踏开关通用技术条件》
3. GB/T 15092.1-2020《器具开关 第 1 部分：通用要求》
4. IEC 61058-1、EN 60947-5-1（工业脚踏开关）

三、核心技术参数

• 试验工位：单 / 双 / 三工位，各工位独立控制、独立计数、独立报警
• 驱动方式：伺服电机 + 滚珠丝杆（力值精准）；也可选气缸 / 砝码重力式
• 踩踏速率：0～30 次 / 分钟可调（安规标准上限一般≤30 次 /min）
• 踩踏力：10～50N 可调，力值精度 ±0.1N，可实时采集操作力曲线
• 下压行程：0～100mm 可调；下压驻留时间：0～2s 可设定
• 计数范围：0～999999 次，预置次数自动停机，断电记忆
• 监测功能：实时触点导通监测，断路 / 短路 / 接触不良自动停机并记录失效次数
• 压头：聚氨酯 / 尼龙压头，模拟鞋底，可更换；配套多规格可调节工装夹具
• 控制：PLC+7 寸触摸屏，中英文界面，USB 导出试验数据、力值曲线

四、设备组成

伺服驱动主机、踩踏压头模组、样品固定工装、高精度力传感器、触点导通检测模块、触控控制系统、报警单元；选配：交流负载柜，提供阻性 / 感性负载，用于电寿命测试。

五、试验流程

1. 样品固定在工装，调节压头位置、下压行程；测试前记录初始踏板触发力、接触电阻；
2. 设置参数：踩踏力、循环速度、保压时间、目标次数；
3. 接线：机械寿命可不接负载；电寿命将开关触点接入负载柜；
4. 启动，设备自动循环：下压→保压→回弹复位；
5. 全程监控触点通断、踩踏力变化；一旦失效自动停机保存数据；
6. 试验完成，拆样检测：外壳开裂、踏板变形、弹簧疲劳、触点烧蚀，复测接触电阻。

六、失效判定准则

1. 踏板卡滞、无法复位、外壳开裂、紧固件松动；
2. 触发操作力超出标准允许范围；
3. 触点粘连、持续开路、间断性接触不良；
4. 接触电阻大幅超标，绝缘、耐压不满足标准。
