产品展示

一、设备用途

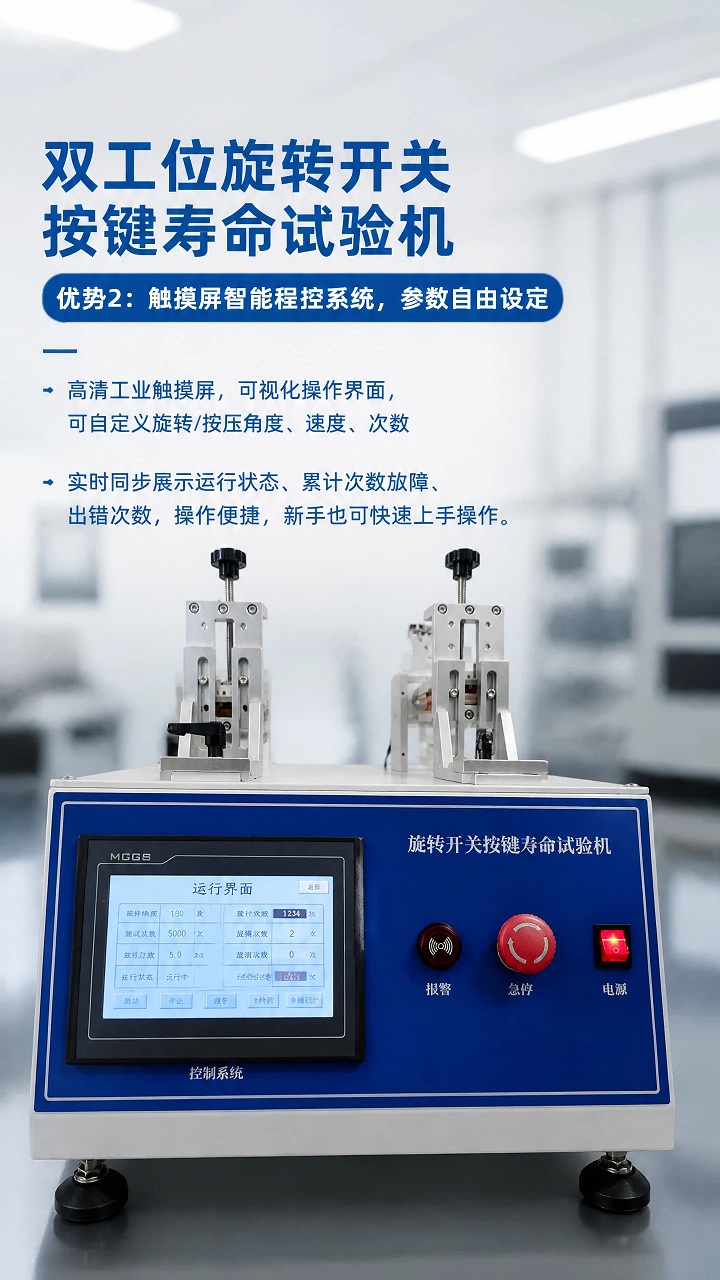

用于旋转器具开关、电位器、编码器、档位旋钮做机械耐久性与电气寿命测试，模拟用户反复正反旋转操作，考核旋钮转轴磨损、定位卡扣疲劳、触点烧蚀、接触电阻漂移；可做无载机械寿命或搭配负载柜做带载电寿命，家电 3C、零部件可靠性、型式检验常用，吹风机、烤箱、风扇、热水器旋钮都适用。

二、执行标准

• GB/T 15092.1-2020《器具开关 第 1 部分：通用要求》（核心，条款 17 耐久性）
• IEC 61058-1:2020 器具开关
• GB 4706.1（家电产品配套开关耐久）
• GB/T16915.1、IEC60669-1（墙面旋转开关）
• GB/T17209 电子设备旋转开关分规范

三、核心技术参数

1. 工位：1/2/3/6 工位可选，多工位独立控制
2. 驱动：步进 / 伺服电机，角度精准可控
3. 旋转角度：0～360° 可设定，双向往复旋转（可设置限位止点，匹配带卡位档位旋钮），角度精度 ±2°
4. 旋转速度：5～60 次 / 分钟可调，支持标准低速模式
5. 计数器：0～999999 次预置，达到设定次数自动停机
6. 导通监测：实时监测触点通断，出现开路、短路、接触不良自动停机报警
7. 夹具：多规格可换夹具，适配不同直径旋钮；可调节夹持力矩，避免压坏样品
8. 控制：PLC + 触摸屏，可存储多组试验方案，记录失效次数

四、设备组成

主机（机架 + 伺服驱动 + 旋转头）、可调样品工装夹具、电气导通检测模块、触控操作系统、报警单元；选配：交流负载柜，提供电阻 / 感性负载，做带载电寿命试验，考核电弧对触点的破坏。

五、试验流程

1. 样品按实际安装状态固定，安装适配夹具；
2. 设置：旋转角度、转向、停留时间、循环次数、旋转速度；
3. 接线：机械寿命可不接线；电寿命接负载柜，接入开关触点；
4. 启动，设备自动正反旋转往复循环；
5. 实时监测通断，一旦触点失效、卡滞，设备立即停机并记录失效次数；
6. 试验结束，拆样检查：转轴磨损、档位手感、外壳开裂、触点烧蚀，复测接触电阻。

六、适用样品

• 电吹风、烤箱、电磁炉、风扇、洗衣机旋转档位开关 / 温控旋钮
• 电位器、编码器、调光调速旋钮
• 小家电、照明、工控面板旋转选择开关
• 墙面旋转式电源开关
