50KΩ 安规无感电阻

设备概述

50KΩ 安规无感电阻，采用艾尔顿‑佩里 Ayrton‑Perry 无感双绕工艺，极低寄生电感，灯具、镇流器、照明产品安规测试专用标准负载，区别于 2KΩ、5KΩ（IT / 家电接触电流），主要用于灯具标准的可触及部件故障试验，CNAS、CCC 实验室配套，普通绕线电阻因感抗不可替代。

适用标准

1. GB 7000.1‑2017（IEC 60598‑1）灯具 第 1 部分：一般要求与试验，附录 A.2，故障条件可触及零部件测试，强制使用 50000Ω 无感电阻
2. GB 19510.1‑2023（IEC 61347‑1）灯的控制装置，附录 A.2，镇流器、驱动电源故障试验
3. IEC 61010‑1 测量控制设备安全标准相关故障回路测试

注意：GB/T4943.1（IEC62368‑1）不使用 50K，用 2K、5K；50K 是照明灯具体系标准专用电阻。

核心技术参数

• 标称阻值：50000Ω（50KΩ），公差 ±10%
• 绕制工艺：无感双绕，寄生电感尽可能低，交流工况阻抗偏差≤5%
• 额定功率：10W/20W（短时脉冲试验，不允许长期持续通电）
• 短时耐压：AC≥4000V
• 温度系数：低 TCR，抑制通电发热带来阻值漂移
• 使用模式：短时故障加载试验，试验完成断电冷却
• 计量要求：需要定期送检校准阻值，满足 CNAS 实验室可追溯要求

主要测试应用

1. 灯具故障条件可触及部件试验（核心用途） 灯具、LED 驱动、镇流器故障状态下，在可触及金属部位与保护地之间接入50KΩ 无感电阻，测量流过电阻的电压、电流，评估故障条件下会不会产生触电危险，是灯具 CCC 认证必做试验。
2. 灯控制装置（LED 驱动、镇流器）型式试验 驱动电源单一元器件故障模拟，接入 50K 标准负载，判定故障后可触及件不出现危险电压。
3. 安规仪器期间核查、点检辅助负载 照明安规测试系统校验负载，核查电压表、泄漏电流测试回路读数准确性。
4. 高压回路辅助泄放、绝缘评估 辅助高压部件残余电荷泄放验证，仅限标准规定试验工况。

试验对象

各类固定式灯具、嵌入式灯具、LED 灯具、路灯、灯驱动电源、电子镇流器。

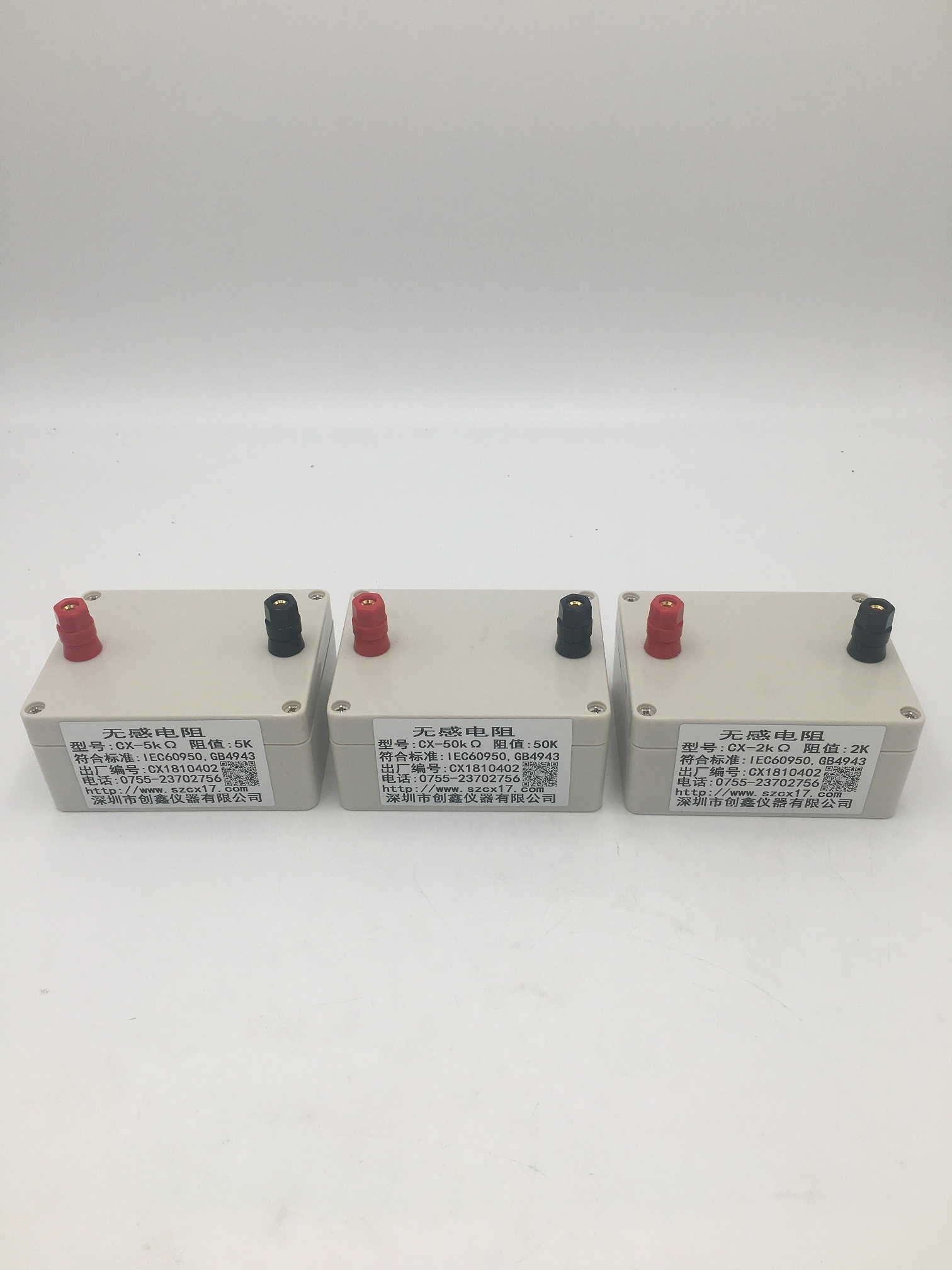

三款安规无感电阻对比

使用注意要点

1. 严禁普通绕线电阻替代，交流下寄生电感会改变总阻抗，造成电压电流读数错误，认证审核不认可。
2. 仅短时故障试验，不可长时间带电运行。
3. 做完整照明安规实验室：2K +5K +50K 三只配齐，覆盖 IT 家电 + 灯具全套标准。
4. 必须定期计量，保证检测数据合规。

实验室成套配置

耐压测试仪 + 泄漏电流测试仪 + 耐压点检器 + 2KΩ、5KΩ、50KΩ 无感电阻，覆盖 IT、家电、灯具产品安规型式试验。
