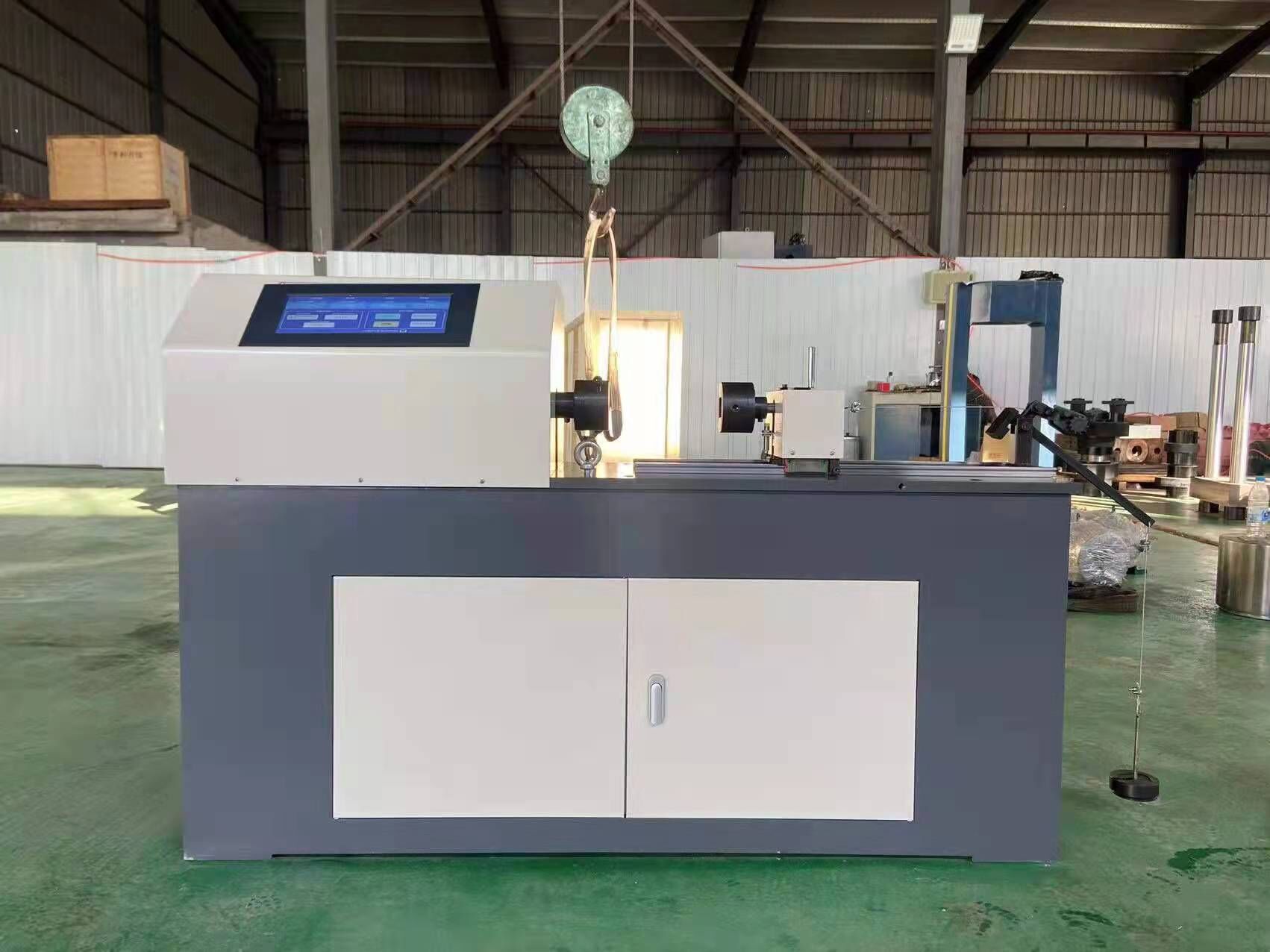

可程式线材扭转卷绕一体试验机

一、使用范围：

线材扭转卷绕试验机，该机为卧式结构，由加载、传动、卷绕、加力、跟踪、等部分组成，适用于标称直径为Φ1-Φ10mm的钢丝的扭转、卷绕性能的测试；旋转速度：15、20、30、60转/分钟可调。主要测定线材在单向、双向扭转或缠绕中承受塑性变形的能力及显示线材表面及内部缺陷。

二、适用标准

1、GB/T2976-2004《金属材料 线材 缠绕试验方法》

2、GB/T239.1-2012《金属材料 线材 第一部分：单向扭转试验方法》

3、GB/T239.2-2012《金属材料 线材 第二部分：双向扭转试验方法》

三、主要技术参数：

1、两夹头最大距离：500mm

2、旋转速度：15、20、30、60

3、钳口硬度：HRC55～65

4、试验机工作噪音：＜70db

    5、线材直径：Φ1-Φ10mm

    6、卷绕速度：15/20/30/60rpm；

    7、芯棒有效工作长度：100mm；

    8、电源：380V，50Hz；

    9、卷绕方向：正转或反转；

三、结构及特点：

   1、主机：采用卧式结构，主体结构采用框架结构，以保证整机的刚性。芯棒采用优质合金结构钢，表面光滑，刚度大，保证其使用寿命。

   2、驱动系统：电动机驱动，转动扭矩大，加载均匀、稳定无冲击。

   3、传动系统：采用精密减速器传动，保证传动的均匀、稳定及较高的传动精度。

四、操作与使用：

⑴扭转试验操作方法：

1、根据需要旋转面板上的旋钮至所需速度即可；

2、选择距离时，先把右边的把手搬到垂直于滑动轴的位置，松开滑轨上限位板的螺丝；把所需试验的试样一端插入左手夹头中，夹紧试样并使试样的轴线与夹头的中心对正（目测），再把另一端置入右边夹头中，用同样的方法夹紧试样。试样装完后再把右边的把手放到与滑动轴平行位置。（砝码所施加的拉紧力不得大于该试样线材公称抗拉强度相应力值的2%，选好相应重量的砝码放在右边的砝码托盘上即可，如随机砝码不够用时，用户可根据需要自备）

3、根据需要选择适当的旋向，按动相应的旋向按扭按钮试验开始，直到试样断开，设备停机且试验结束。
