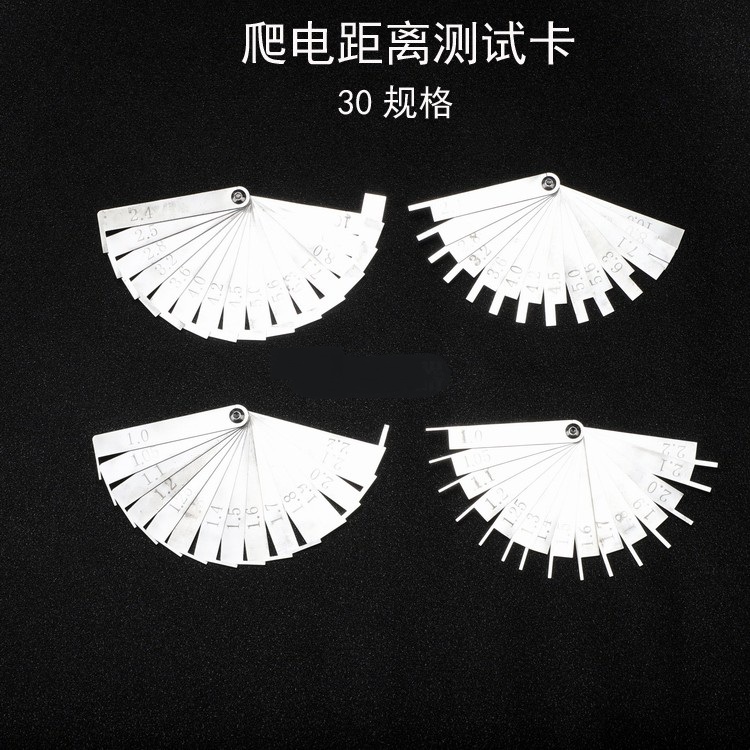

多规格爬电距离间隙规

“爬电距离和电气间隙,是两个概念,在进行判断时必须同时满足,不可以相互替代.电气间隙的大小取决于工作电压的峰值,电网的过电压等级对其影响较大,爬电距离取决于工作电压的有效值,绝缘材料的CTI值对其影响较大。两个条件必须同时满足,所以根据定义,爬电距离任何时候不可以小于电气间隙。当然对于两个带电体,通常是无法设计出爬电距离小于电气间隙来的。”

一、用途

爬电距离测试卡主要用于检验家用和类似用途电器产品等电器附件的爬电距离和电气间隙。具备两种结构方式：直式或曲式，根据测试条件而选用。

二、多规格爬电距离间隙规的技术规格

 参照GB4706.1第29条等相应条款制作而成。

尺寸：1.0，1.05，1.1，1.2，1.25，1.3，1.4，1.5，1.6，1.7，1.8，1.9，2.0，2.1，2.2，2.4，2.5，2.8，3.2，3.6，4.0，4.2，4.5，5.0，5.6，6.3，7.1，8.0，9.0，10.0 mm

三、多规格爬电距离间隙规的使用方法

直接测量即可，具体测量方法参考GB4706.1-1998附录E。

注意：在使用过程中，若电气间隙小于选用量规时，不能把量规强行插入，否则会造成量规弯曲和磨损，应再选用小一号的量规检查。该测试卡出厂经过了校验，故在使用过程中要注意避免磨损，导致尺寸误差。
