标准试验指与圆档板试验指的区别与应用
标准试验指（试具 B，铰接弯指）VS 圆挡板试验指一句话总结：标准试验指（IEC61032 试具 B）挡板是异形扁挡板；圆挡板试验指是把挡板改成圆形，分 Φ50mm 小圆挡板、Φ125mm 大圆挡板（大挡板试验指），用于家电 GB4706.1 第 20 章机械危险（旋转部件防护）；GB9706.1 医用设备只用原版试具 B，不用圆挡板款
一、参数对比表
| 项目 | 标准试验指（试具 B，GB/T16842 IEC61032 图 2） | 圆挡板试验指（分 Φ50/Φ125 两种） |
|---|---|---|

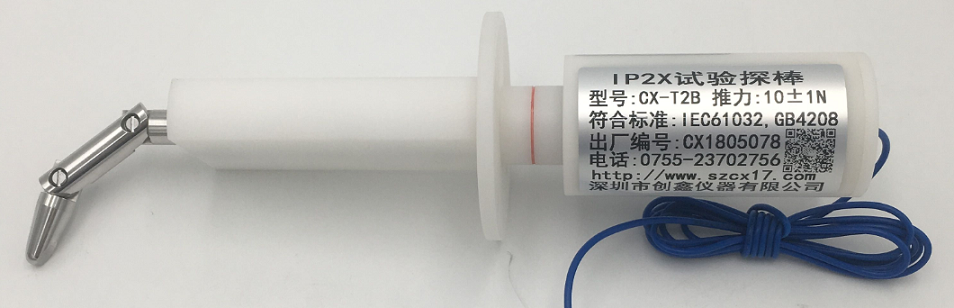

| 手指本体 | 三节铰接，Φ12mm，指总长 80mm，可弯折 90° | 手指本体完全一样：Φ12mm、三节铰接 80mm；仅挡板更换 |

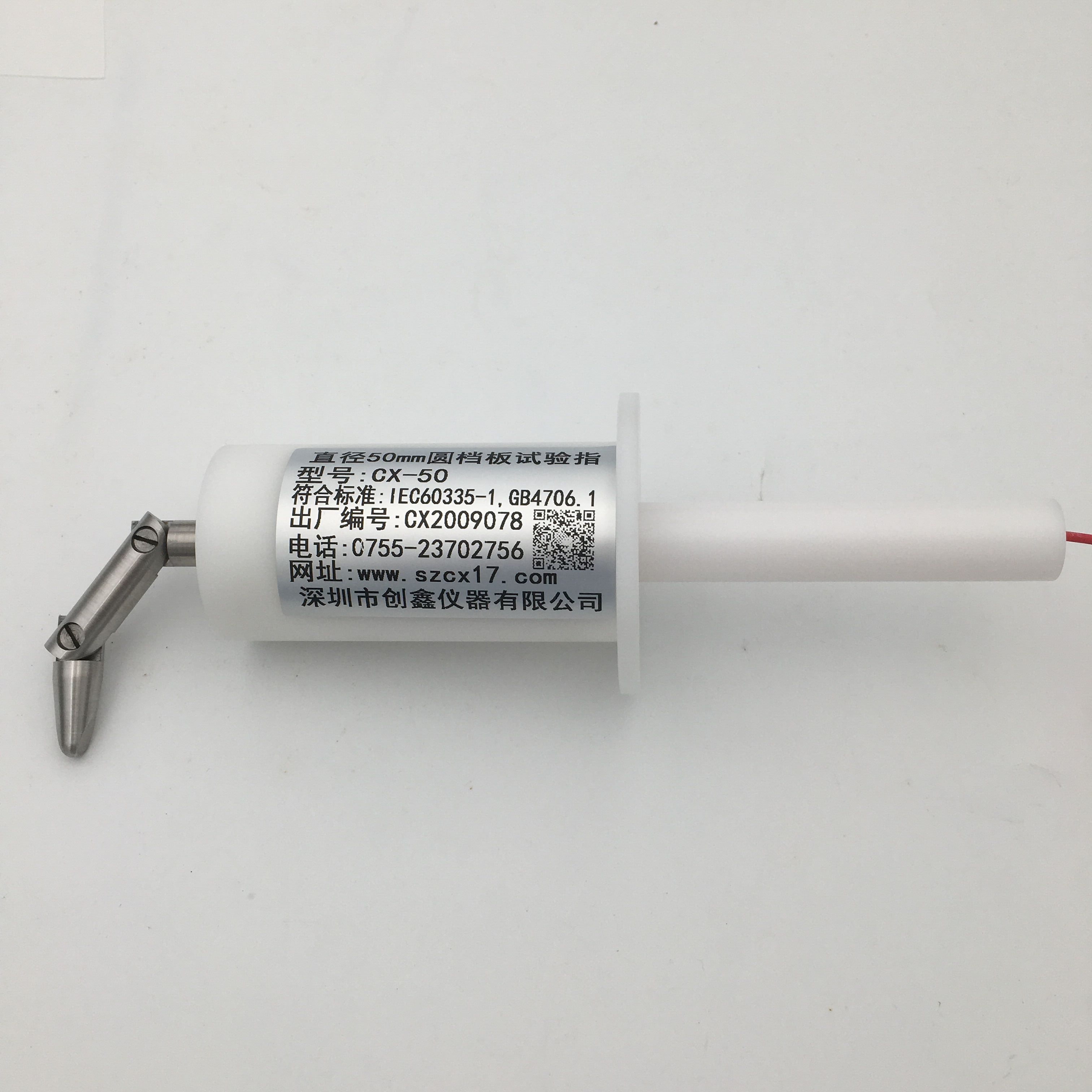

| 限位挡板 | 异形扁挡板（非圆形），Φ50mm 等效尺寸 | ✅小圆挡板：Φ50mm 圆形；✅大圆挡板：Φ125mm 圆形（GB4706.30 搅拌机专用） |
| 指尖→挡板距离 | 100mm | 100mm |
| 试验推力 | 10N±1N（防触电可触及） | 5N（机械危险，旋转运动部件），重点差异！ |
| 标准条款 | GB9706.1 图 6、GB4706.1 8.1.1、IP2X、GB4943.1、GB7000.1 | GB4706.1 20.2；大圆挡板 Φ125：GB4706.30（厨房食品加工机，搅拌机） |
| 试验目的 | 防触电可触及试验：检查手指能不能摸到危险带电件；挡板阻止整只手伸入开孔 | 机械危险防护（运动旋转件）：模拟手指伸向风扇、搅拌刀等旋转部件，考核防护罩，防止手被卷入；不考核触电 |
| 导通回路 | 尾部带 4mm 香蕉插头，接导通指示器，检查是否碰到带电体 | 一般不接导通回路，重点看关节能不能触到运动零件 |
二、各自应用场景
✅ 标准试验指（试具 B，铰接弯指）
- GB9706.1 医用电气设备（最常用）：5.9.2 条款，图 6，可触及危险部件验证，推力 10N；IPXXB、IP2X 防尘测试
- GB4706.1 家电 8.1.1 防触电；GB4943.1 IT 设备、GB7000.1 灯具
- 操作：多角度弯折探查所有缝隙、格栅，10N 推力，检查能否触及危险带电件
✅ 圆挡板试验指
-
GB4706.1 第 20 章机械危险，家电旋转件防护罩（风扇、破壁机、搅拌机）
- Φ50 圆挡板：通用家电旋转防护
- Φ125 大圆挡板：食品加工机 GB4706.30 专用（搅拌机、切碎机）
- 推力5N，动作：用试验指探查防护罩，试验指的关节部分不能触及旋转危险部件
- ⚠️医用 GB9706.1 无此项目，医疗实验室不需要采购圆挡板试验指
- 上一个：
- 标准试验指与试验指甲的区别与应用
