技术文章
标准试验指与试验指甲的区别与应用
标准试验指（试具 B，铰接试验指） VS 试验指甲（GB4706.1 图 7）
一句话区分：标准试验指：可触及性 / 防触电探测；试验指甲：机械强度，抠、刮、撬不可拆卸防护件一、基础参数对比
| 项目 | 标准试验指（试具 B，GB/T16842 / IEC61032 图 2） | 试验指甲（GB4706.1 图 7，IEC60335-1 图 7） |
|---|---|---|
| 外形 | 三节铰接，Φ12mm，总长 80mm，带 Φ50 限位挡板，可弯折 90° | 扁平硬化钢薄片，尖端厚度0.2±0.02mm，模拟手指甲，无关节、无大挡板 |
| 核心模拟对象 | 成人完整手指，伸进孔洞、缝隙探查 | 坚硬手指甲，用来抠边缘、刮绝缘表层、撬卡扣盖板 |
| 标准推力 | 10N±1N（GB9706.1、IP2X） | 10N（刮擦）；沿拆卸方向30N 拉力（抠撬盖板） |
| 试验目的 | 可触及危险部件检查：探棒金属头能不能碰到危险带电件、运动部件，属于防触电防护验证 | 机械强度试验：考核不可拆卸防护件是否容易被指甲抠开；固体绝缘表层耐刮、不剥离起皮 |
| 适用标准 | GB9706.1、GB4706.1、GB/T4208(IP2X)、GB4943.1、GB7000.1 | GB4706.1 家电安规；⚠️GB9706.1 医用标准没有试验指甲项目，医用不用这个 |
| 判定方式 | 外接导通回路，指尖接触危险带电件即不合格；挡板不能进入壳内 | 1. 刮擦：绝缘涂层不能起皮、剥离；2. 抠撬：不可拆卸防护件不得脱落、松动，不能露出危险件 |
| 试验动作 | 垂直 / 多角度伸入开孔，弯折探查，不刮、不撬 | 插入缝隙边缘，侧向滑移刮擦；沿拆卸方向施加拉力，模拟人用指甲抠外壳卡扣 |
二、各自应用场景

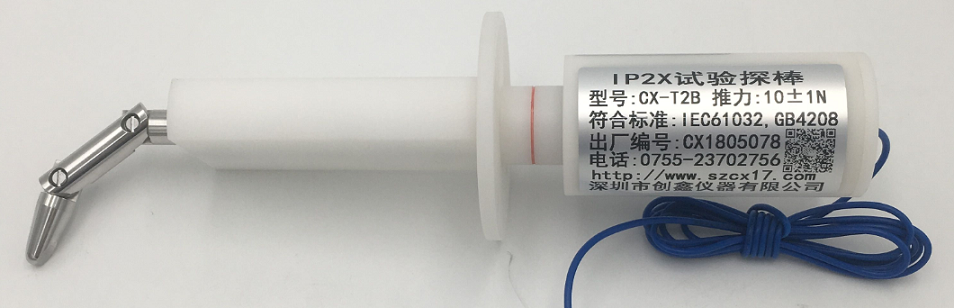

✅ 标准试验指（试具 B）
- GB9706.1 医用电气设备：5.9.2 可触及危险部件（图 6 试验指）
- GB/T4208 IP2X / IPXXB 防护试验
- GB4706.1 家电、GB4943.1 音视频 IT 设备、灯具 GB7000.1 外壳防触电
- 操作：探测格栅、散热孔、外壳缝隙，模拟手指伸进去触碰内部危险件
重点：只做 “探进去”，不做刮擦、撬扣

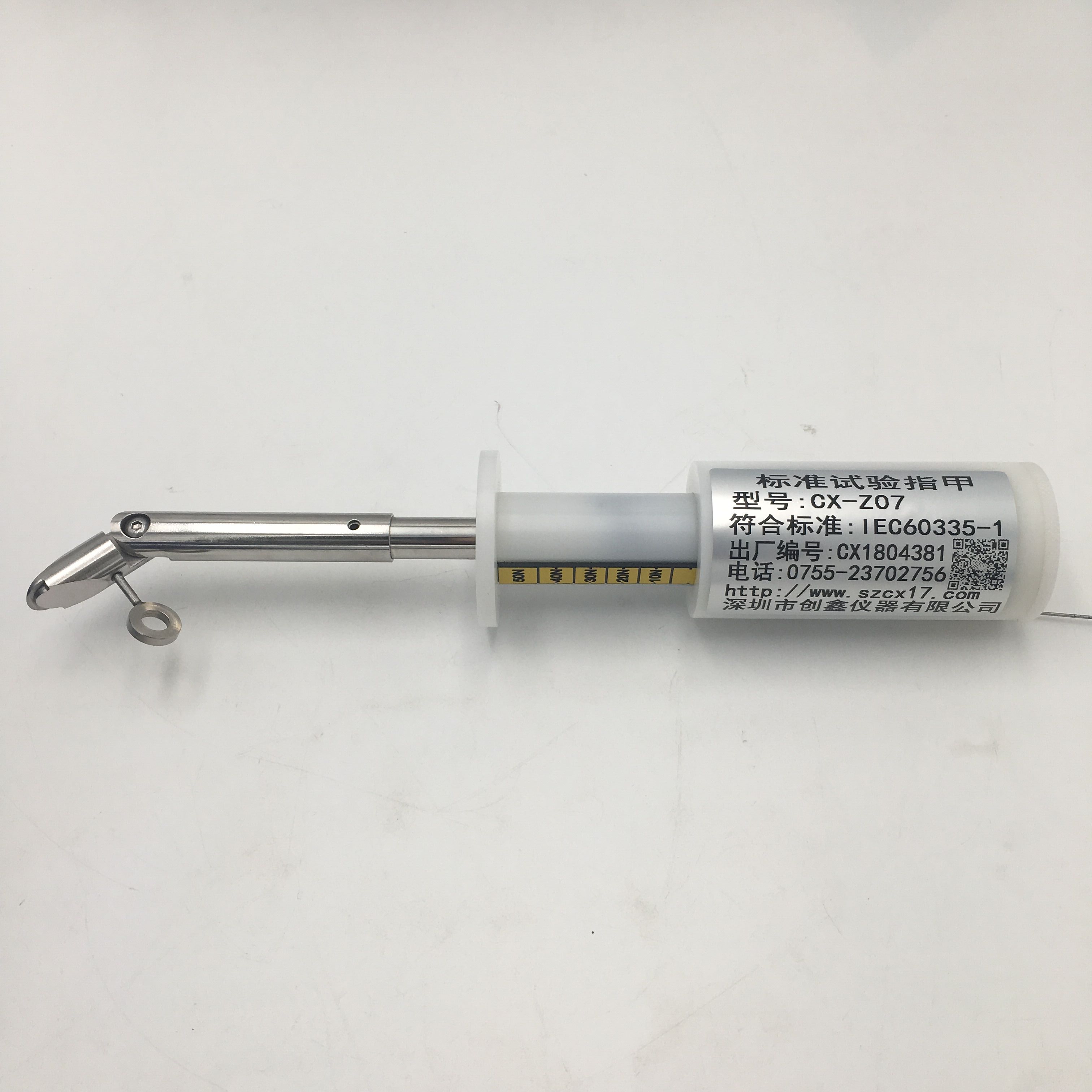

✅ 试验指甲
- 仅GB4706.1（家电） 条款 21.2，医用 GB9706.1 不包含本项，医疗实验室一般不需要采购
-
两类测试：
- 绝缘涂层刮擦：10N 压力，在固体绝缘表面来回刮，绝缘不能剥离
- 不可拆卸盖板试验：指甲卡入零件缝隙，施加 30N 沿拆卸方向拉力，盖板不能被抠掉
- 典型样品：小家电外壳装饰盖板、绝缘内衬、塑料防护罩（卡扣式）
