试验目的：考核产品非金属绝缘件、外壳材料，在高温、起火源条件下，维持绝缘、不引燃、不蔓延火焰，防止起火触电风险。分为耐热类和阻燃（耐燃）类两大系列。

一、耐热类设备（考核高温下材料变形、绝缘失效）

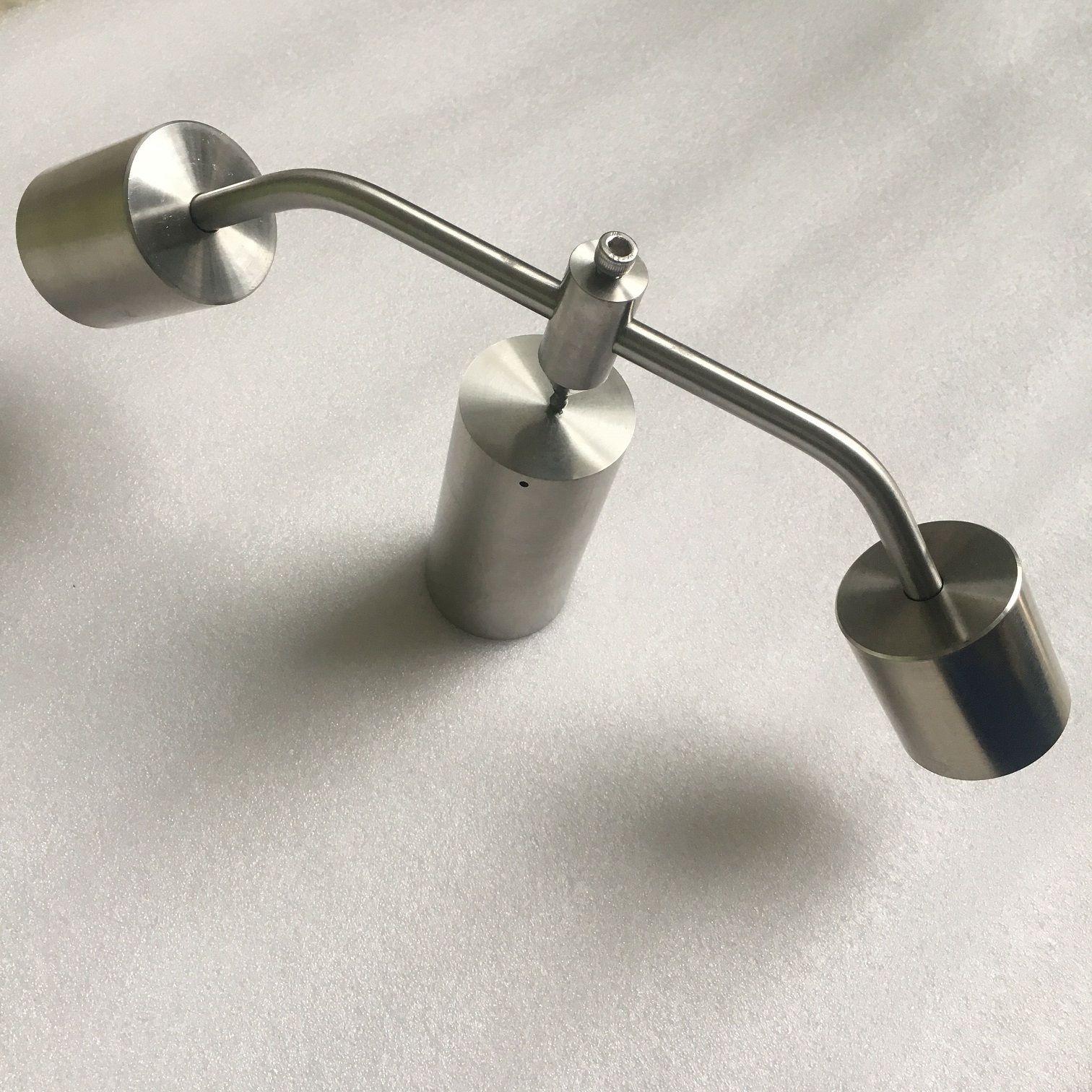

1. 球压试验装置

标准：GB4706.1、GB7000.1、GB9706.1 适用样品：支撑带电部件的绝缘塑料件（端子座、内部支架、开关基座） 原理：加热钢球施加 20N 压力压在试样表面，恒温保持规定时间，冷却测压痕直径。 判定：压痕直径≤2mm 为合格。 应用场景：塑料长期受热软化，导致带电件移位、爬电距离缩小。

2. 维卡软化点 / 热变形试验机（辅助选型）

适用：材料进厂来料检验，不直接作为安规型式试验项目，用于塑料原材料对比。

二、阻燃 / 耐燃类设备（考核抵抗火焰、防止火灾蔓延）

1. 灼热丝试验仪

标准：GB/T 5169.10~13，GB4706.1、GB7000.1、GB9706.1 适用样品：支撑带电件的塑料件。模拟内部故障发热（过载、接触不良高温）。 原理：灼热金属头加热试样，按规定温度（如 650℃、750℃、850℃）施加 30s。 判定：试样不起燃；或起燃后 30s 内自熄，滴落物不能引燃下方铺的薄纸。

重点：灼热丝模拟内部过热热源

2. 针焰试验仪

标准：GB/T 5169.5 适用样品：狭小内部空间，局部小电弧、小起火点（PCB 周边、小绝缘件） 原理：小火焰（Φ0.5mm）灼烧试样 30s，移开火焰观察自熄。 判定：火焰在规定时间熄灭，滴落物不引燃底层。

重点：模拟微小电弧 / 局部小火源，多用于 PCB 附近绝缘件。

3. 漏电起痕试验仪（CTI 相比漏电起痕指数）

标准：GB/T 4207 适用样品：暴露在潮湿、污秽环境下的绝缘件。 原理：试样表面滴导电液，两电极施加电压，跟踪材料表面产生碳化导电通道。 指标：CTI 值，电压越高，耐漏电起痕越好。 应用：防止表面脏污受潮后，沿绝缘表面爬电起火。

4. 水平 / 垂直燃烧试验仪（UL94，来料 + 型式参考）

适用：塑料原材料板材，V0/V1/V2 等级判定。

说明：GB 安规标准优先采用灼热丝 / 针焰；UL94 一般作为原材料管控，不能直接替代安规型式试验。

三、设备应用对比表

四、选型与试验要点

1. 区分使用场景
   • 只支撑带电件、无明火风险 → 球压 + 灼热丝
   • PCB 附近、狭小腔体内 → 追加针焰
   • 潮湿污秽环境使用 → 追加漏电起痕
2. 常见误区
   • UL94 等级合格 ≠ 灼热丝合格，两者机理不同，不可互相替代；
   • 球压是耐热，不是阻燃，球压合格材料也可能容易被点燃。
3. 行业应用
   • 吹风机（GB4706）：内部塑料支架做球压、灼热丝；
   • 灯具（GB7000.1）：灯座、接线端子绝缘件球压 + 灼热丝；
   • 医用设备（GB9706.1）：外壳及内部绝缘件，按风险等级选用。

配套清单

球压装置、灼热丝试验仪、针焰试验仪、漏电起痕试验仪、试样裁割工具、计时装置。
