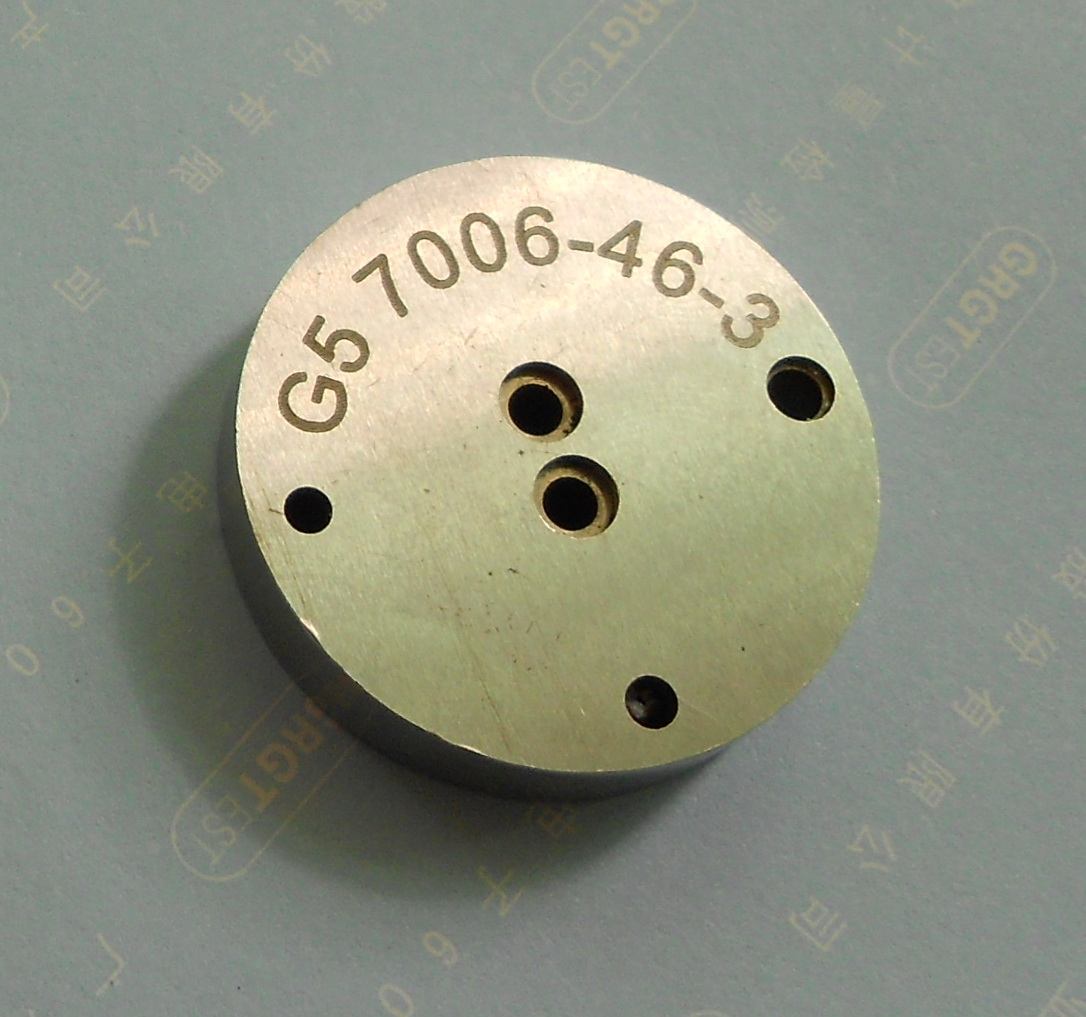

这款量规专门针对尚未组装到灯管上的 G5 双插脚灯头做检测。检测参数涵盖插脚相关的 Emin（最小脚距）、Emax（最大脚距）、Fmin（最小相关尺寸）、Gmax（最大相关尺寸）、Hmax（最大相关尺寸），还包括插脚直径以及插脚（含止挡）的位置。检测时将灯头插脚从量规 O 面插入，灯头表面需与量规表面贴合，此时插脚的短板应与量规 X 面共面或凸出；单个插脚可插入孔 e2 至插脚止挡与量规表面接触，但不能插入孔 e1，且单个插脚的止挡从 O 面进入孔 b 后，需确保灯头表面与量规表面紧密接触，以此判断未组装灯头是否合格。
成品灯头通规（型号 7006 - 46A - 3）
该量规聚焦于已组装成成品灯的 G5 灯头检测。检测维度集中在成品灯灯头的 Emax（最大脚距）、Fmin（最小相关尺寸）、Fmax（最大相关尺寸），还有插脚直径及插脚（含止挡）的位移情况，避免组装过程中产生的误差影响灯头适配性。检验操作上，成品灯的灯头插脚从量规 O 面完全插入后，灯头表面要与量规表面贴合，插脚端部需与 X 面共面或凸出 X 面，但不能超出 Y 面；同时每个单独的插脚需能从 O 面插入孔 e1，且保证灯头表面与量规表面接触，满足这些条件才算成品灯头尺寸合规。
