这款量规专门用于检验尚未组装到灯管上的 G13 双插脚灯头。一方面可检测灯头插脚的关键尺寸，像插脚的直径、插脚间的间距相关尺寸（Emin、Emax 等）以及插脚位移等参数；另一方面还有明确的检验操作规范，比如将灯头插脚从量规的 O 面完全插入时，灯头表面要与量规表面贴合，单只插脚的止挡能从 O 面插入孔 b 至灯头表面与量规表面接触，但不能插入孔 e1，通过这些操作判断未组装灯头是否符合生产前置标准。

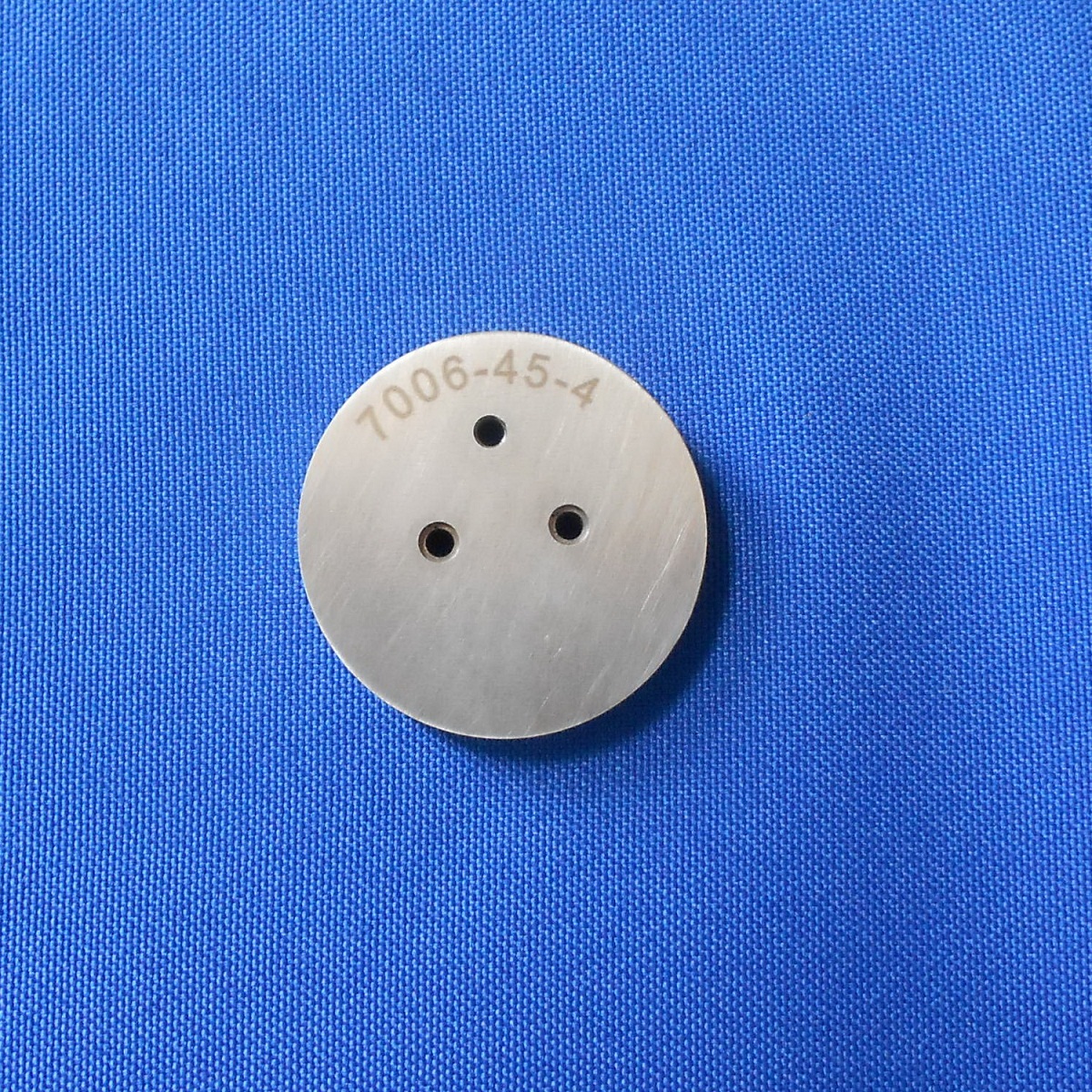

成品通规（型号 7006 - 45 - 4）
该量规针对已组装成成品灯的 G13 双插脚灯头做检验。检测维度聚焦于成品灯上灯头的插脚尺寸（如 Emax、Fmin 等）、插脚及止挡的直径与位移，避免灯头组装后因装配误差出现尺寸偏差。检验时，成品灯的灯头插脚完全插入量规 O 面且灯头表面与量规贴合后，插脚端部需与量规 X 面共面或略凸出，但不能超出 Y 面，同时单只插脚要能从 O 面插入孔 e1 并让灯头表面与量规表面接触，以此确保成品灯可适配对应灯座。
