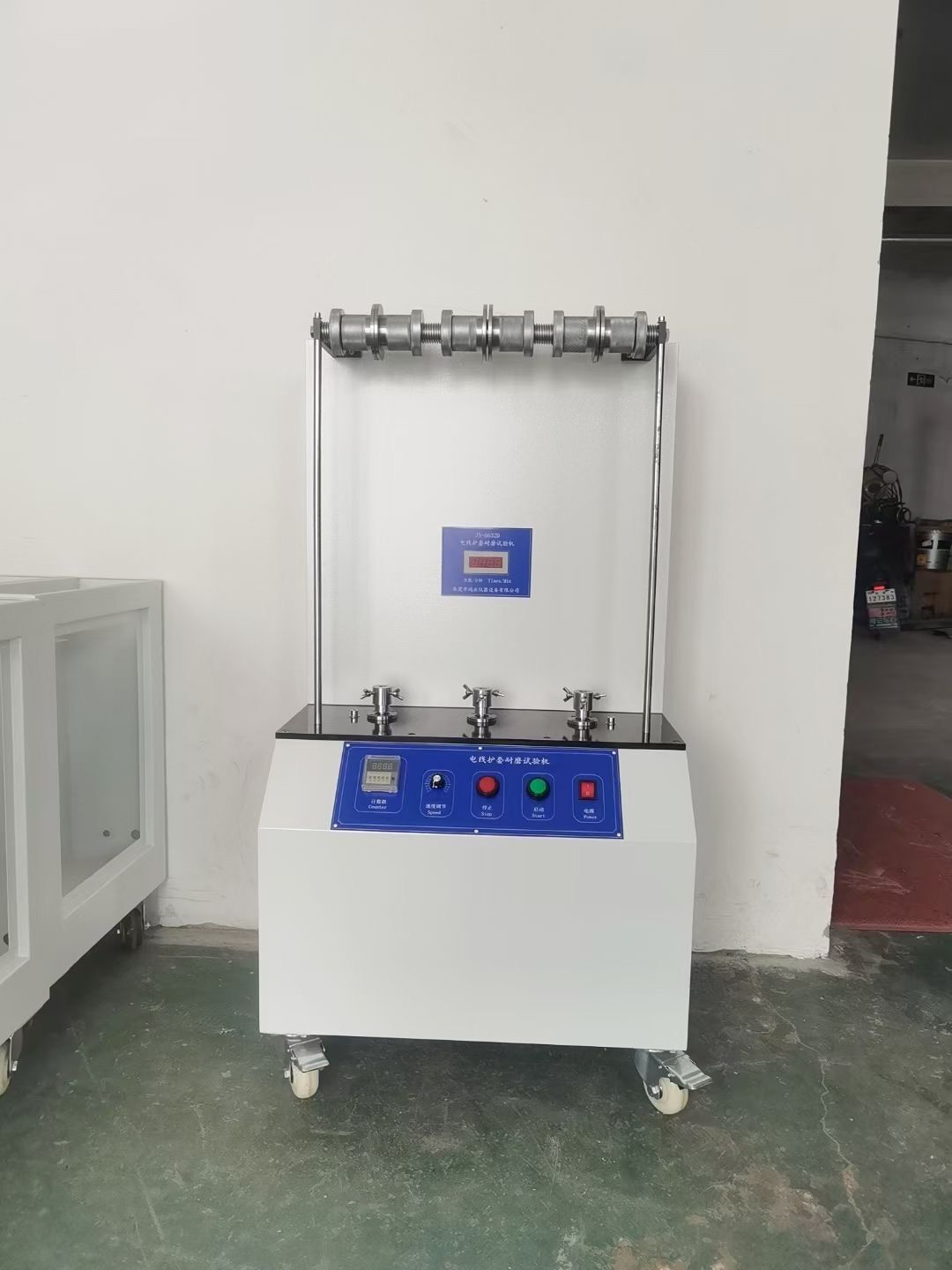

电线耐磨试验机

试验用途：用于成品软电缆的耐磨试验

电线耐磨试验机

一、符合标准及条款

GB/T5013.1-2008《额定电压450/750Ⅴ 及以下橡皮绝缘电缆 第1部分:一般要求》第5.6.3.3条GB/T5013.2-2008《额定电压450/750Ⅴ 及以下橡皮绝缘电缆 第2部分:试验方法》第3.3条及图3

试样范围、用途、原理、结构及使用环境

试样及限制：成品软电缆

试验用途：用于成品软电缆的耐磨试验

测试原理：试验应在三对软电缆试样上进行,每个试样长约1m。在每对试样中,一个试样应在槽底直径为40mm的固定轮上约绕两圈,如图3所示,轮子的凸缘之间的距离使每圈试样彼此紧密接触即可。然后固定试样,防止电缆与轮子间有任何相对移动。另一个试样应放在由上述两圈试样形成的槽中,在其一端悬挂500g质量的重物。试样另一端应在0.10m距离内作上下运动,速度约为每分钟40次单程。

设备结构及特点：设备外形尺寸：约：800×600×1000（mm）W×D×H，设备重量：80kg

使用环境：电源：AC220V±10%/50-60Hz，工作温度0-40℃ 湿度30%-90%；

三、性能指标

工位：3工位

固定轴直径：Φ40±0.3mm

试验速率：单程40±1次/分

试验行程：0.1m距离内上下运动

砝码：500±5g，三个

试验次数：0~999999次，可预置
