工频耐压试验装置
工频耐压试验装置
是根据国家最新电力行业标准而设计的、性能先进的耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。
工频耐压试验装置
工频耐压试验装置，是根据国家最新电力行业标准而设计的、性能先进的耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

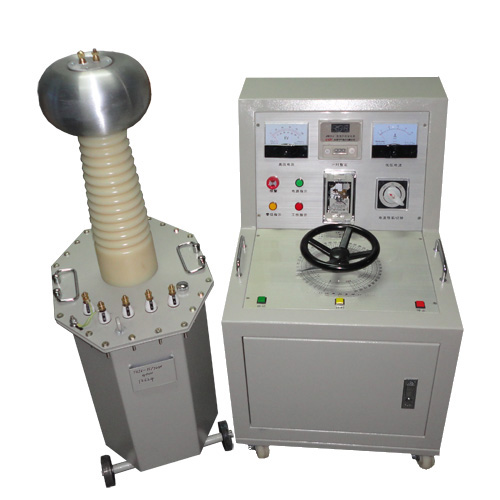

本装置由YD系列油浸式试验变压器与TCWJH系列调压控制箱组成：
第一部份：TCWJH系列控制箱
一、产品用途
TCWJH系列调压控制箱能平滑输出0～250的交流电压，并具有多项监视与保护功能，与试验变压器、升流器等设备配套使用或其它电气试验。
二、产品特点
1、 监视功能：输出电流、仪表电压、零位指示、电源指示、工作指示、计时指示。
2、 保护功能：过流保护、时间继电器。
3、 采用新型时间继电器，计时范围更广。
4、 采用新型电流继电器，更精确、更可靠，确保人身及设备安全。
5、 结构合理，体积小，重量轻。
三、技术指标
1、 输入电压：220V±10% 50HZ
2、 输出电压：0～250V
3、 输出容量：10KVA
4、 计时范围：1S～99H
5、 环境温度：－20℃至50℃
第二部份：YD系列试验变压器
一、概述
试验变压器又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备，用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。
技术参数
试验变压器参数：
|
规格 |
容量 KVA |
低压侧 |
高压侧 |
测量变化 |
60分钟温升℃ |
阻抗电压％ |
空载电流 ％ |
质量 kg |
外形尺寸 长Х宽Х高 mmХmmХmm |
|
||
|
电压 V |
电流 A |
电压KV |
电流 mA |
|||||||||
|
1.5/50 |
1.5 |
200 |
7.5 |
50 |
30 |
500 |
50 |
10 |
<4 |
19.5 |
200Х275Х640 |
|
|
3/50 |
3 |
200 |
15 |
50 |
60 |
500 |
50 |
10 |
<4 |
27 |
240Х300Х690 |
|
|
5/50 |
5 |
200 |
25 |
50 |
100 |
500 |
50 |
10 |
<4 |
52 |
250Х355Х710 |
|
|
10/50 |
10 |
200 |
50 |
50 |
200 |
500 |
50 |
10 |
<4 |
80 |
260Х375Х750 |
|
|
15/50 |
15 |
400 |
37.5 |
50 |
300 |
500 |
50 |
8 |
<4 |
120 |
270Х420Х800 |
|
|
20/50 |
20 |
400 |
50 |
50 |
400 |
500 |
50 |
8 |
<4 |
140 |
285Х440Х820 |
|
|
30/50 |
30 |
400 |
75 |
50 |
600 |
500 |
50 |
8 |
<4 |
155 |
295Х386Х840 |
|
|
50/50 |
50 |
400 |
125 |
50 |
1000 |
500 |
50 |
8 |
<4 |
184 |
320Х416Х910 |
|
|
10/100 |
10 |
200 |
50 |
100 |
100 |
1000 |
50 |
10 |
<4 |
135 |
350Х475Х1300 |
|
|
15/100 |
15 |
400 |
37.5 |
100 |
150 |
1000 |
50 |
8 |
<4 |
150 |
510Х390Х1320 |
|
|
20/100 |
20 |
400 |
50 |
100 |
200 |
1000 |
50 |
8 |
<4 |
215 |
540Х400Х1340 |
|
|
30/100 |
30 |
400 |
75 |
100 |
300 |
1000 |
50 |
8 |
<4 |
250 |
560Х410Х1360 |
|
|
50/100 |
50 |
400 |
125 |
100 |
500 |
1000 |
50 |
8 |
<4 |
290 |
600Х460Х1410 |
|
|
10/150 |
10 |
200 |
50 |
100 |
66.7 |
1500 |
50 |
10 |
<4 |
180 |
265Х380Х1750 |
|
|
15/150 |
15 |
400 |
37.5 |
150 |
100 |
1500 |
50 |
8 |
<4 |
200 |
510Х390Х1800 |
|
|
20/150 |
30 |
400 |
50 |
150 |
133.3 |
1500 |
50 |
8 |
<4 |
220 |
540Х415Х1800 |
|
|
30/150 |
30 |
400 |
75 |
150 |
200 |
1500 |
50 |
8 |
<4 |
280 |
560Х430Х1800 |
|
|
50/150 |
50 |
400 |
125 |
150 |
333.3 |
1500 |
50 |
8 |
<4 |
340 |
640Х490Х1850 |
|
