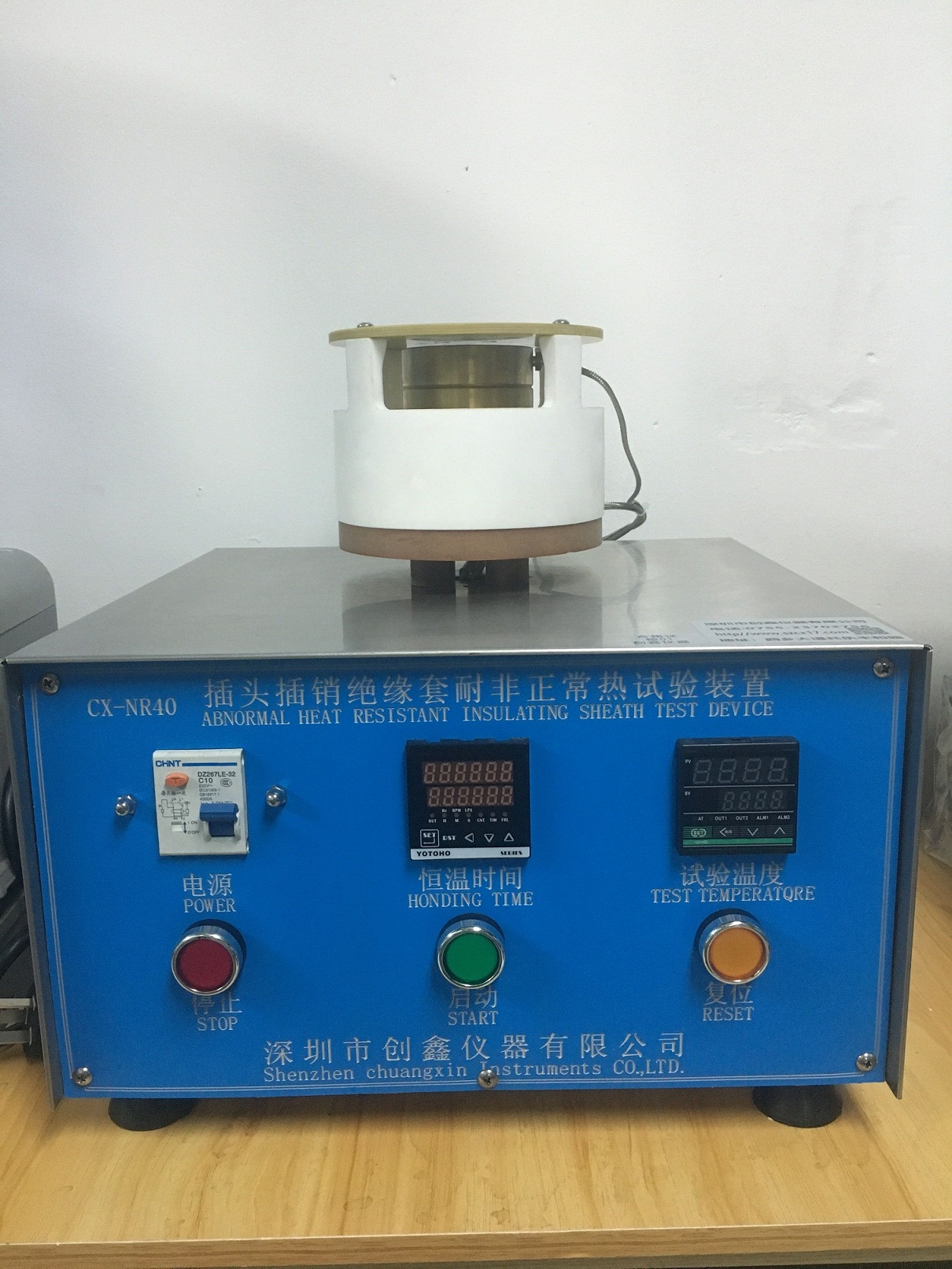

插头插销绝缘套耐非正常热试验装置

用途:适用于对插销有绝缘套的插头进行耐非正常热和耐燃测试


试样范围:插头插销绝缘套

插头插销绝缘套耐非正常热试验装置

符合标准:GB2099-2008第28.1.2条及图40、IEC60884-1图40


插头插销绝缘套耐非正常热试验装置用途:适用于对插销有绝缘套的插头进行耐非正常热和耐燃测试


试样范围:插头插销绝缘套


结构及功能:按标准,测试插头插销绝缘套的耐热和耐燃性能。


插头插销绝缘套耐非正常热试验装置技术参数:

1、绝缘板:厚度5mm圆形的扁平表面,直径为试品接触面直径的两倍,电木或环氧板制作;

2、金属件B(夹具):长度大于20mm,材料为黄铜,标配GB6A二插、GB10A三插、GB16A三插等3个,可定制;

3、绝缘板与金属件B间隙:3±0.2mm ,保证插脚周围的空气对流;

4、热电偶距金属件B正面:7±0.5mm;

5、金属件B上插销插入孔:大于插销最大截面尺寸0.1mm;

6、配K型热电热,进口高精度数显温控表
