GU10灯头量规的使用方法

文章来源：创鑫仪器    时间：2025-11-17 09:36:06

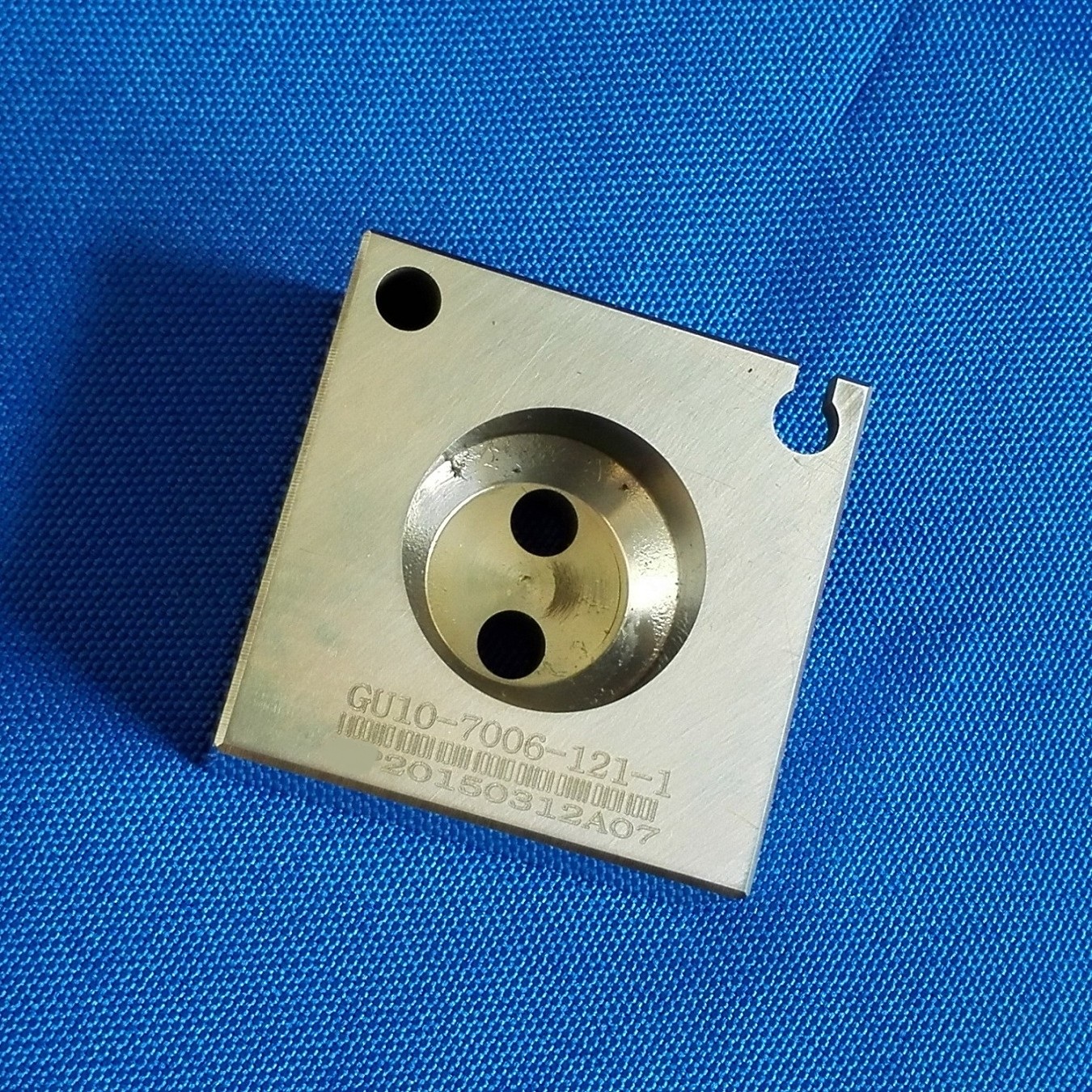

GU10 灯头量规是适配 GU10 插脚式灯头（常见于射灯、天花灯等灯具）的专用尺寸检测工具，核心依据 GB 1483 与 IEC 60061 - 3 标准制造，主流型号为 7006 - 121 - 1（对应型号也可标注为 SC - GU10C1）。它多以通止规形式存在，常应用于灯具生产质检、来料验收等场景，以下是其详细信息：

1. 核心检测项目：该量规的检测维度聚焦 GU10 灯头插脚的关键尺寸，以此保障灯头与灯座的适配性，具体包括单个插脚的尺寸 A、两脚间距与插脚直径（尺寸 A 和 D）、插脚的长度，以及插脚凹处长度 F2 和插脚 E 的尺寸，这些参数直接决定灯头能否顺利安装且接触良好。
2. 规范使用方法：使用时需遵循明确的操作流程判断灯头是否合格，一是灯头单个插脚要能从量规的 Z 面插入 a1 孔，且可沿着槽顺利移出；二是灯头插脚绝对不能插入 a2 孔，以此把控插脚尺寸上限；三是灯头需完全插入量规，直至灯头的参考面与量规 Y 面紧密接触，同时在此状态下，插脚的末端不能超出量规平面，避免插脚过长或过短影响装配。
3. 材质与品质保障：为保证检测精度和使用寿命，这类量规通常采用防锈能力强的高硬质合金制造，硬度可达 70 - 75HRC，远超国标及 IEC 要求的 58 - 65HRC，使用寿命比普通材质量规提升 2 - 3 倍。而且出厂前会经具备 CNAS 资格的国家检测实验室计量校准，附带专属计量证书，确保检测结果的权威性。
4. 应用场景：其应用覆盖 GU10 灯头生产企业的半成品及成品质量把控，比如排查生产中插脚尺寸偏差问题；也适用于采购环节对 GU10 灯头的来料检验，避免不合格配件流入生产线；同时还能满足第三方质检机构对 GU10 灯具的合规性检测需求，是保障 GU10 灯具市场互换性的重要工具。
