IPXXD 试验探针在电气设备外壳检测的重要性

文章来源：创鑫仪器    时间：2025-11-05 18:00:08

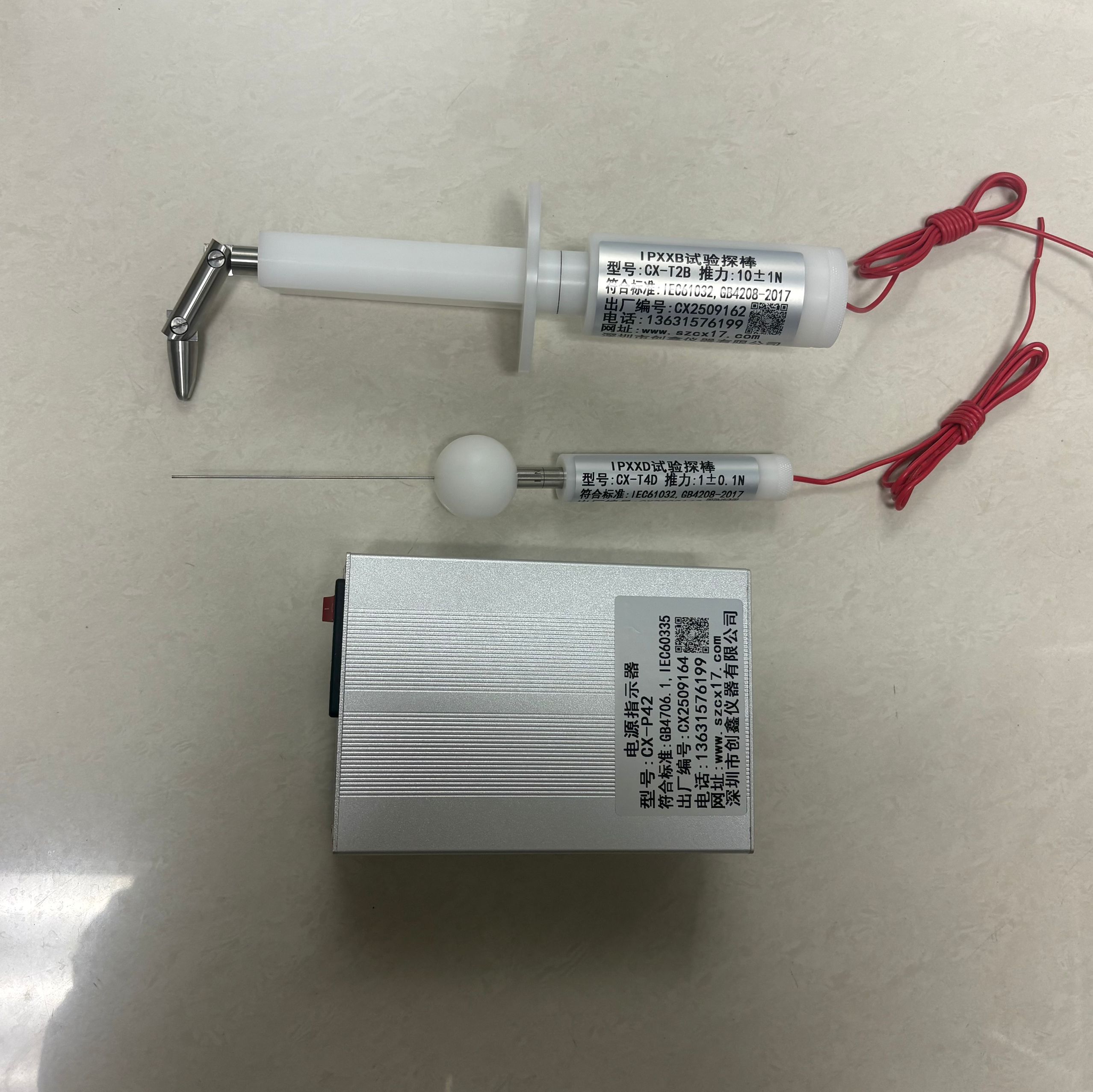

IPXXD 试验探针是检测电气设备外壳 IP 防护等级中 “防固体异物侵入” 的专用工具，核心应用是验证设备能否阻挡直径≥1.0mm 的固体异物（如细铁丝、针状物体）进入内部，避免异物触碰带电部件引发短路或触电风险，符合 GB/T 4208 等国家标准要求。

一、核心应用场景

1. 防护等级合规性检测
   • 检测对象：广泛用于工业控制设备、医疗仪器、汽车电子、灯具、电源设备等对防护要求较高的产品。
   • 检测目的：模拟细针、金属丝等小直径异物，测试设备外壳的开孔、缝隙、散热格栅等部位，确认其能否有效阻挡异物侵入，保护内部电路和部件安全。
   • 执行标准：依据 GB/T 4208-2017，探针需在 1N±0.1N 的力作用下，从各个可能方向插入设备外壳开口，验证防护有效性。
2. 产品研发与生产质检
   • 研发阶段：工程师通过探针测试优化外壳结构，例如调整开孔尺寸、增加防护网或密封件，避免因设计漏洞导致小异物侵入，提前规避安全隐患。
   • 生产阶段：厂家对出厂产品进行抽样检测，用探针快速排查外壳加工偏差（如缝隙过大、孔径超标），确保批量产品的防护性能符合设计标准，避免不合格品流入市场。
3. 市场监管与认证测试
   • 第三方认证：CQC、CE、UL 等产品认证中，认证机构会将 IPXXD 探针检测作为关键项目，确认产品防护等级是否达标，是产品进入国内外市场的必要条件。
   • 市场抽检：市场监管部门对流通产品进行质量抽查时，通过探针检测判断产品是否 “虚标防护等级”，打击以次充好、不符合安全标准的产品。

二、关键应用要求

• 探针规格：需符合标准，探针直径为 1.0mm±0.05mm，尖端应光滑无毛刺，长度需足够接触设备内部潜在危险部件，确保测试覆盖关键区域。
• 施力要求：测试时施加 5N±0.5N 的轴向力，力度需稳定，避免过力损坏产品或欠力导致检测结果不准确。
• 结果判定：若探针无法插入外壳，或插入后未接触到带电部件、运动部件，则判定 IPXXD 防护等级合格；反之则不合格，需整改产品结构。
