GB 1002-2024标准（以下简称“新版标准”）于2024年7月24日发布，并将于2025年8月1日实施。其中，关于单相插头的带电插销是否强制要求施加绝缘护套，新版标准是怎么规定的？
法规背景：
GB 1002的历次版本情况：
GB 1002-1967
GB 1002-1980
GB 1002-1996
GB 1002-2008（2017年国标委发布公告将其转为推荐性国家标准）
GB/T 1002-2021
GB 1002-2024（第五次修订，并转回为强制性国家标准）
因为GB/T 1002-2021标准（以下简称“现行标准”）规定插头的带电插销可带有绝缘护套，并非强制施加，目前也仅有很少一部分产品施加了绝缘护套，再加上增加绝缘护套涉及到产品结构的改动，所以企业普遍关心新版标准对绝缘护套的具体要求，以便提前做产品设计并及时切换产品。
新版标准要求：
新版标准第4.2.2条款-插销的绝缘护套，对施加护套的具体要求做出了详细的规定，主要有以下几个方面：
4.2.2.1 插头的带电插销应带有绝缘护套。从这个条款可以看出，施加绝缘护套是强制性要求了，不再由企业自己选择。
4.2.2.2 & 4.2.2.3对绝缘护套高度，以及去除绝缘护套后插销本体的宽度和厚度做了具体规定（见如下示意图），要求相比现行标准更加详细。
举例说明，对于图1的插头（平行两插），G值为（7-7.5）mm，对于额定电流值≤10A的插头，t值应不小于1.0mm，w值应不小于5.2mm。
4.2.2.4对绝缘护套的颜色做出了规定，具体如下：
对不可拆线插头或可拆线插头、符合GB/T 2099.3的转换器，绝缘护套的颜色应为黑色、白色或灰色。
对直插式设备的插头，绝缘护套的颜色可由制造商选择，但不应是黄色、绿色、或黄绿组合。
4.2.2.5规定，带绝缘护套的插头的带电插销应进行弯折试验，试验的目的是为了模拟当插头被踩踏后，弯曲的插销被拉直后可能发生的损坏，试验方法见如下示意图，进行20个完整的循环，试验后，插销不应断裂。
结论：根据新版标准的要求，对于单相插头（包括直插式设备）执行新版标准后其带电插销均应施加绝缘护套，且护套也应能通过相应量规的检查。而且新版标准对绝缘护套的技术要求更加详尽，也增加了相关的安规测试内容。
过渡期规定：
那么，什么时候开始强制执行此要求呢？标准的第6章给出了实施过渡期的规定：
其中第6.2条规定，对于插头的带电插销应带有绝缘护套(4.2.2)的要求，自本文件实施之日第25个月开始实施，即2027年8月1日。

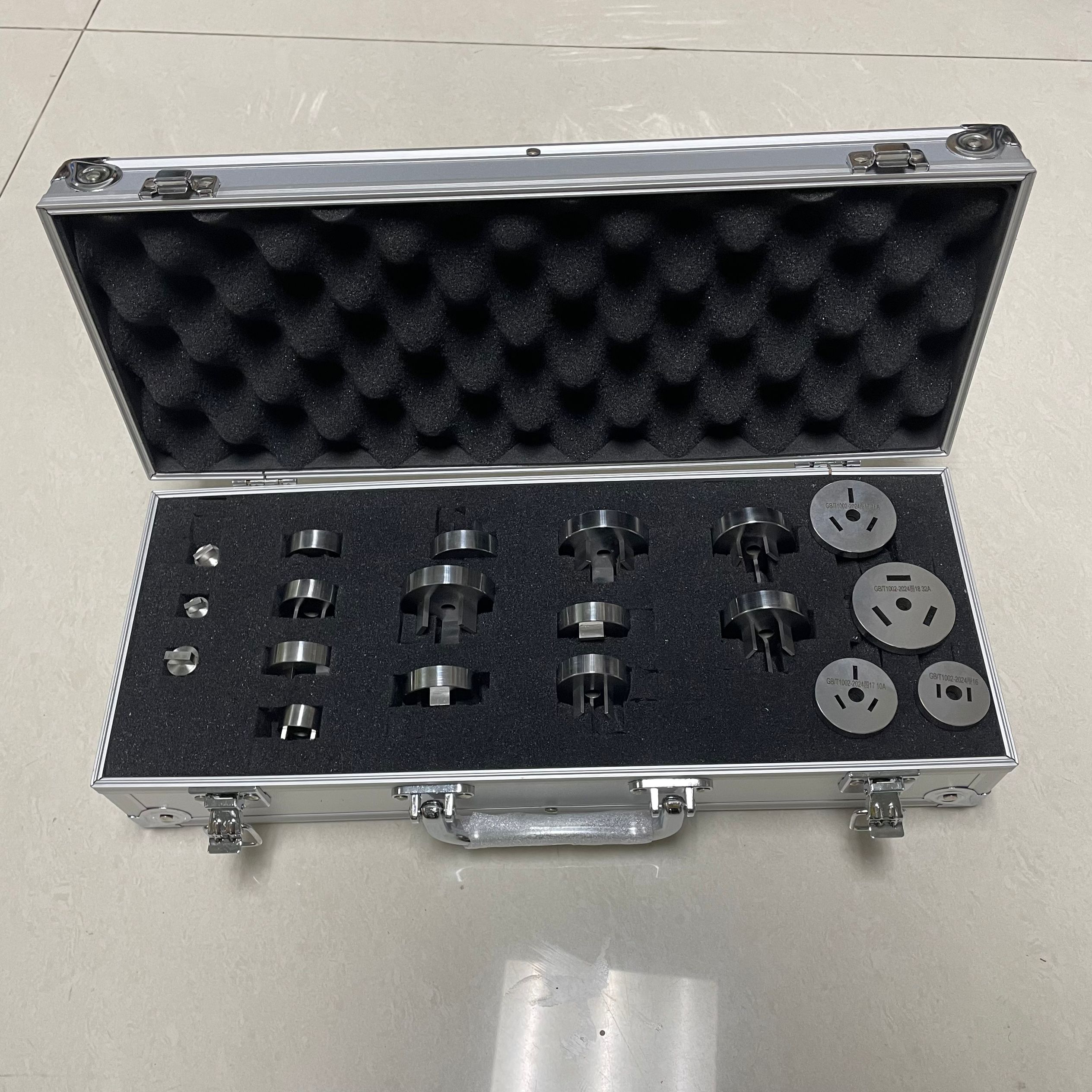

GB 1002-2024新国标单相插头插座量规实物照片
GB/T 1002-2024标准插头插座量规
产品概述：
本量规符合GB/T 1002-2024标准图12～图25规定参数尺寸，用于家用和类似用途单相插头插座尺寸测量、验证；
数量：1套共计19件，清单如下表
|
序号 |
图号 |
量规描述 |
数量 |
19件 |
|
1 |
图12 |
单相两极插座不接触规 |
1件 |
插头量规 |
|
2 |
图13 |
10A单相两极带接地插座不接触规 |
1件 |
插头量规 |
|
3 |
图13 |
16A 单相两极带接地插座不接触规 |
1件 |
插头量规 |
|
4 |
图14 |
32A 单相两极带接地插座不接触规 |
1件 |
插座量规 |
|
5 |
图16 |
10A单相两极插头量规 |
1件 |
插座量规 |
|
6 |
图17 |
10A单相两极带接地插头量规 |
1件 |
插座量规 |
|
7 |
图17 |
16A 单相两极带接地插头量规 |
1件 |
插座量规 |
|
8 |
图18 |
32A 单相两极带接地插头量规 |
1件 |
插座量规 |
|
9 |
图19 |
单相两极插座通规 |
1件 |
插座量规 |
|
10 |
图20 |
10A单相两极带接地插座通规 |
1件 |
插座量规 |
|
11 |
图20 |
16A 单相两极带接地插座通规 |
1件 |
插座量规 |
|
12 |
图21 |
32A 单相两极带接地插座通规 |
1件 |
插座量规 |
|
13 |
图22 |
10A单相插座单插销孔止规 |
1件 |
插座量规 |
|
14 |
图22 |
16A单相插座单插销孔止规 |
1件 |
插座量规 |
|
15 |
图22 |
32A单相插座单插销孔止规 |
1件 |
插座量规 |
|
16 |
图23 |
单相两极插座接触规 |
1件 |
插座量规 |
|
17 |
图24 |
10A单相两极带接地插座接触规 |
1件 |
插座量规 |
|
18 |
图24 |
16A 单相两极带接地插座接触规 |
1件 |
插座量规 |
|
19 |
图25 |
32A 单相两极带接地插座接触规 |
1件 |
插座量规 |
