本试验装置根据 IEC60529、 GB4706、GB4208、GB2423、GB7000标准中有关外壳防护等级 ( IP标志 ) 第一位特征数字5 ( IP5X ) 和6 ( IP6X ) 的要求而设计，适用于检定在有砂尘环境中使用的电工、 电子产品的外壳尘密防护性能。

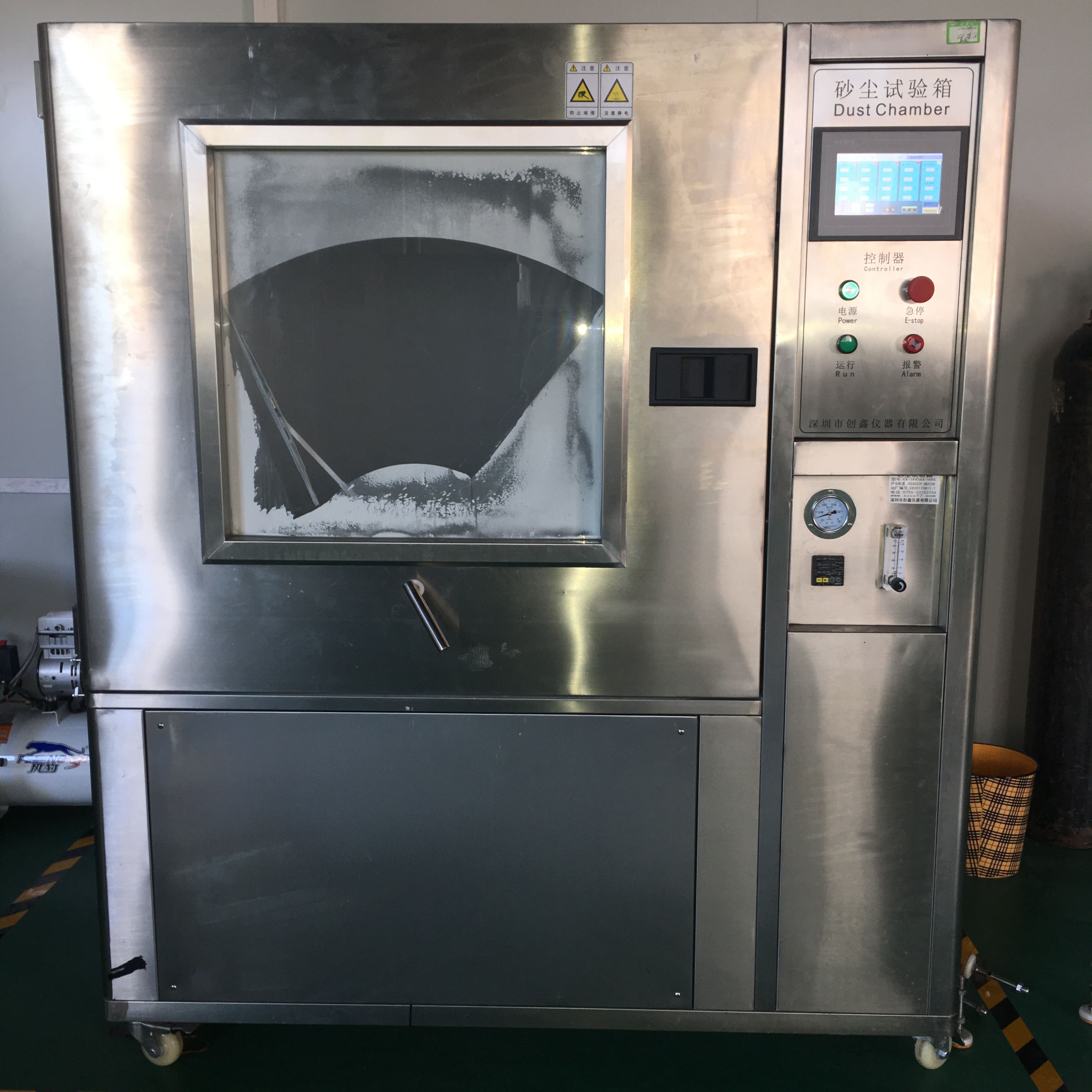

本试验箱采用柜箱式结构 ，内箱为SUS304不锈钢压制、焊接而成 ，箱底有四个轮子方便移动 ，箱体全宽分左、右两部份 ：左边为试验室 ，试验室各个侧面均采用双层结构 ，壁厚100mm。室内部装有产品用的防尘多用插座、密封照明灯 ，门为单拉掩门式 ，上有观察用的玻璃窗。砂尘气流按标准要求为在吸气机的驱动下由下方吸气并通过导管流经上方顶层后向下沉降的方式 ，以达到尘粒悬浮下沉现象。 因此试验室下方有抽气机、风道、清洗管道、真空抽气机、震动器等组成。
右边为控制室 ，正面有操控面板 ，控制面板上有液晶触摸屏、流量计、真空压力表及各功能指示灯、开关、按钮等 ，液晶触摸屏可设定吹尘定时、震动定时、通电定时、抽真空定时等 ，控制箱内有多种电气元件。基本规格 ：
|
内箱尺寸 ( DxWxH) |
1000 x 1000 x 1000mm |
|
试验用尘 |
符合标准要求,能通过筛孔的干燥滑石粉 |
|
灰尘浓度 |
试验箱内灰尘量为 2kg／ m3 |
|
真空抽气压力 |
最大为 - 20mbar |
|
吹尘开始及试验时间 |
0.01 秒 ~ 99 小时 99 分钟 ，任意预置 |
|
产品通电及停电时间 |
0.01 秒 ~ 99 小时 99 分钟 ，任意预置 |
|
抽气时间 |
0.01 秒 ~ 99 小时 99 分钟 ，任意预置 |
|
震动电机功率 |
90Wx 2 台 |
|
吹尘电机功率 |
≥ 370W |
|
抽真空机功率 |
约 200W |
|
真空表量程 |
0 ~ -0.1Mpa |
|
电源 |
AC220V / 50Hz |
