文章来源：创鑫仪器 时间：2025-01-04 12:12:18
V.1 设备的可触及零部件
V1.1 基本要求
设备的可触及零部件是人体部分能接触到的零部件。为了确定可触及零部件，要用一个或多个特定的试具来代表人体部分。
设备的可触及零部件可以包括不用工具就能打开的门、面板、可卸下的盖子等的后面的零部件。可触及零部件不包括质量超过40kg的落地设备在倾斜时才成为可触及的那些零部件。
对预定要嵌入安装或机架安装的设备，或对预定要装入大型设备内的组件等而言，可触及零部件不包括当设备或部件按安装说明书规定的安装方法安装好时不可触及的那些零部件。
如果按说明书或标志指示，需要人体接触某个零部件，则认为该零部件是可触及的。这种情况无需试验，也不考虑是否需要使用工具才能触及。
V.1 对儿童可能会接触到的设备用的铰接式试验试具
V.2 对儿童不可能接触到的设备用的铰接式试验试具

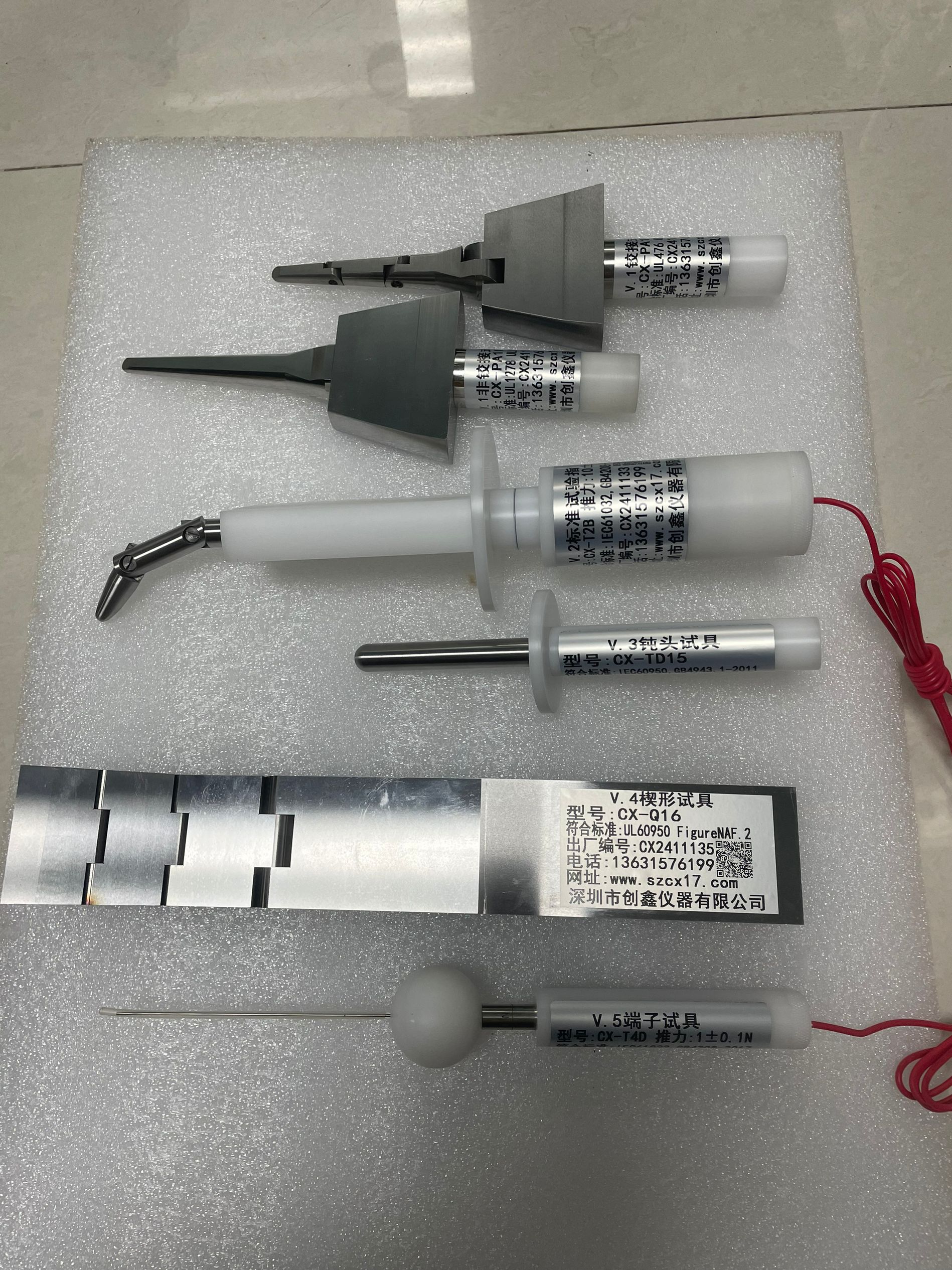

GB4943.1图V.1铰接式试具
GB4943.1图V.2铰接式试具
GB4943.1图V.3钝头试具
GB4943.1-2022图V.4楔形试具
V.1.5试验方法4--狭槽开孔
按规定施加图V.4的楔形试具。
未规定公差的直线尺寸的公差：
≤25mm:±0.13mm
＞25mm:±0.3mm
注：楔形试具的厚度呈线性变化，沿试具在下列各点的斜率变化：
|
离试具jian端的距离/mm |
试具厚度/mm |
|
0 |
2 |
|
12 |
4 |
|
180 |
24 |
GB4943.1-2022图V.4楔形试具
GB4943.1图V.5端子试具
