GB/T4208-2017标准IP防护等级试具
用在户外产品需具备严格的密封工艺，防止水滴进入，灰尘进入电路部件，导致产品的功能丧失或损坏，放置固体异物进入危险带电部件，确保产品能安全有效的运行和工作。避免经济损失或人员危害。
为了对电气设备外壳的防护能力进行验证，国内使用的设备常采用GB/T 4208-2017外壳防护等级(IP代码)，等同采用的国际标准IEC 60529-2013）标准对设备进行检测试验。
IP防护等级测试目的：
1、防止人体触及或接近外壳内部的带电部分，防止固体异物进入外壳内部；
2、防止水进入外壳内部达到有害程度；
3、防止潮气进入外壳内部达到有害程度。
GB/T4208-2017外壳防护等级（IP代码）试验规定了多种类型户外电气设备的防护等级，IP代码的标识、试验样品、试验设备、试验方法、最低接受条件，但是对于IP代码被采用的程序和方法，各类产品最低IP代码等级、用于外壳外部的运动部件的防护等细节需要在相关的产品标准规定。
IP防护等级测试主要是由两个数字所组成,第1个数字表示电器防尘、防止外物侵入的等级,第2个数字表示电器防湿气、防水侵入的密闭程度,数字越大表示其防护能力越好，同时测试也相对严苛。

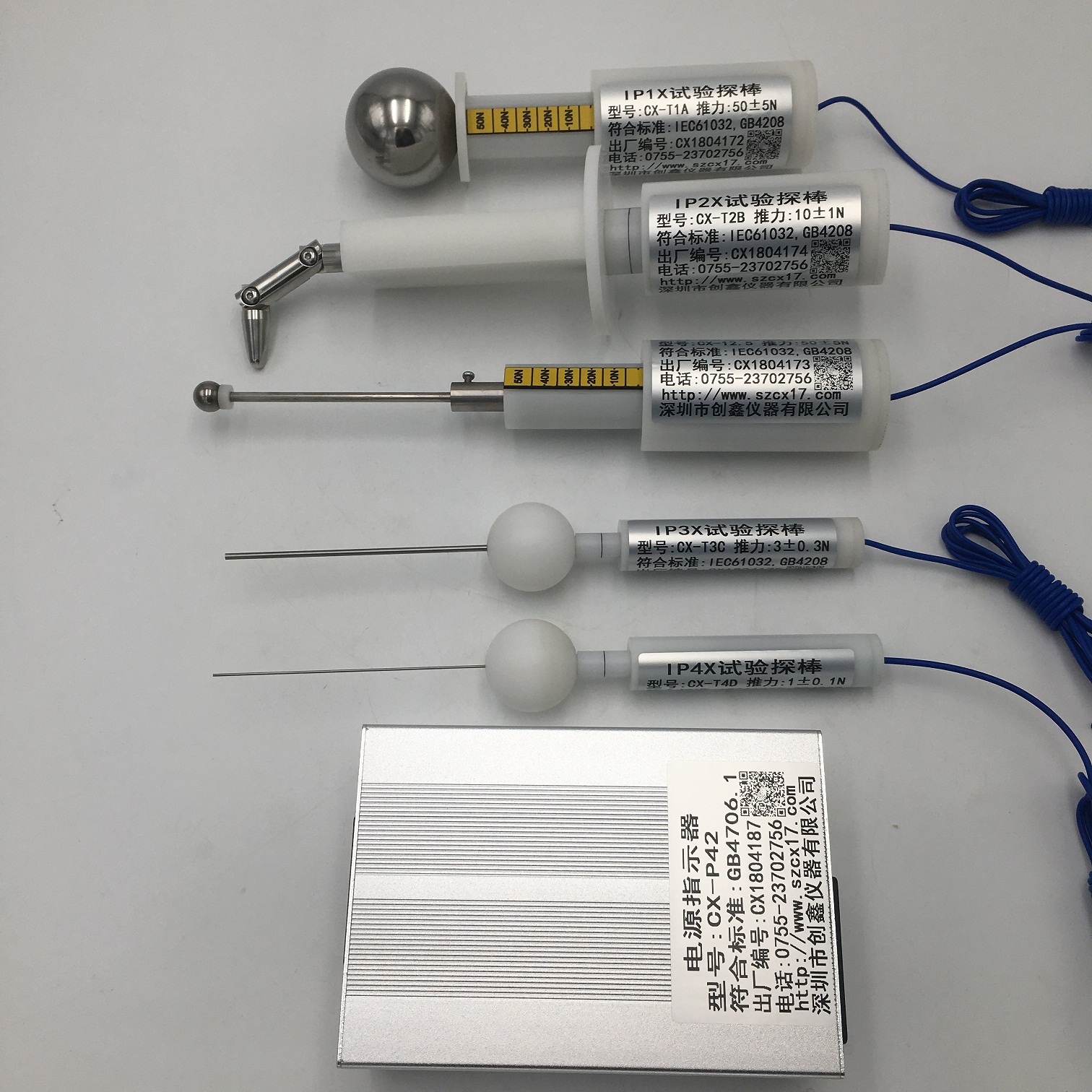

第一位数字：防尘试验
IP1X:代表直径为50mm的球形试具无法进入空隙进入产品内部；
IP2X:代表直径为12.5mm的球形物体无法透过产品空隙；
IP3X:代表直径2.5mm的物体试具无法透过产品空隙；
IP4X:直径为1mm的金属线不能透过产品空隙并影响危险部件；
IP5X:放置于沙尘箱中，开盖检查产品内部无灰尘进入，若有些许不影响产品性能也能判定负荷标准要求；
IP6X:产品需抽负压，放置沙尘箱中，开盖检查，属尘密，不能有灰尘进入判定为符合标准要求；

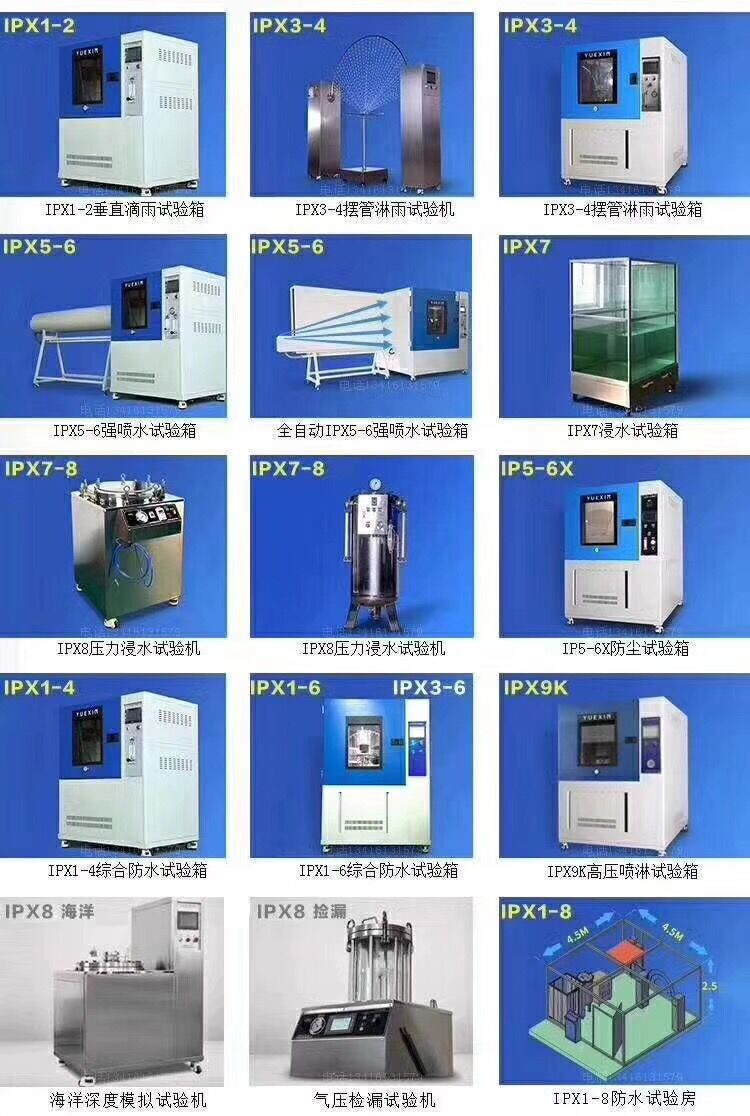

第二位数字：防水试验
IPX1:代表垂直滴水，垂直方向滴水没有影响，水流量1mm/min,试验10min;
IPX2：15度滴水，当外壳的各垂直面在15度范围内倾斜，垂直滴水应无有害影响,水流量为3mm/min,每个倾斜位置2.5min；
IPX3：淋水试验，各垂直面在60度范围内淋雨，无有害影响,水流量10L/min,试验时间10min；
IPX4：溅水，向外壳各方向溅水无影响,各垂直面在180度范围内淋雨,水流量10L/min,试验时间10min；
IPX5：喷水，向外壳各方向喷水无影响,水流量12.5L/min,试验时间3min；
IPX6：猛烈喷水，向外壳各方向强烈喷水无有害影响，水流量为100L/min,试验时间为3min；
IPX7：短时间浸水，浸入规定压力的水中经规定的时间后外壳浸水量不至于达到有害程度,放置于一个潜水箱中，
一般深度1米，试验时间为30min；
IPX8：连续浸水，生产厂和用户协商浸水的深度和时间。
