内部布线
-布线通路应光滑，而且无锐利棱边。
布线的保护应使它们不与那些可引起绝缘损坏的毛刺、冷却翅片或类似的棱缘接触有绝缘导线穿过的金属孔洞,应有平整、圆滑的表面或带有绝缘套管。应有效地防止布线与运动部件接触。
-带电导线上的绝缘珠和类似的陶瓷绝缘子应被固定或支撑,以使它们不能改变位置或搁在锐利的角棱上。如果绝缘珠是在柔性的金属导管内,除非该导管在正常使用时不能移动,否则就应被装在一个绝缘套内。
-在正常使用或在用户维护保养中能彼此相互移动的家用电器不同零件,不应对电气连接和内部导线包括提供接地连续性的导线)造成过分的应力。柔性金属管不应引起其内所容纳导线的绝缘损坏。开式盘簧不能用来保护导线。如果用一个簧圈相互接触的盘簧来保护导线，则在此导线的绝缘以外，还要另加上一个合适的绝缘衬层。
-裸露的内部布线应是刚性的而且应被固定，以使得在正常使用中，爬电距离和电气间隙不能减小到低于规定值。
-内部布线的绝缘应能经受住在正常使用中可能出现的电气应力通过下述试验确定其是否合格。
-当套管作为内部布线的附加绝缘来使用时，它应采用可靠的方式保持在位通过视检并通过手动试验确定其是否合格。
-黄/绿组合双色标识的导线，应只用作接地导线。
-铝线不应用于内部布线。
-多股绞线在其承受接触压力之处，不应使用铅-锡焊将其焊在一起，除非夹紧装置的结构使得此处不会出现由于焊剂的冷流变而产生不良接触的危险。
-与连接器和水源的外部软管组合的电动控制水阀的内部布线，其绝缘和护套至少应与轻型聚氯乙烯护套软线相当(GB 5023.3的 52 号线)。

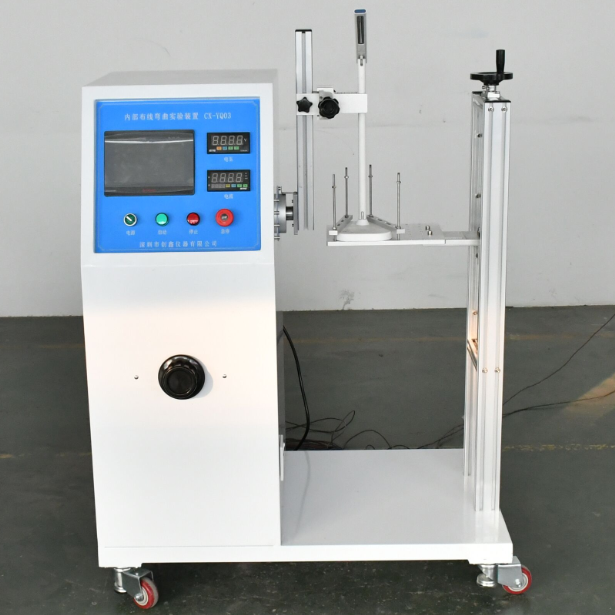

内部布线弯曲试验机
|
符合标准及条款 |
|
|
GB/T2099.1-2021《家用和类似用途插头插座第1部分：通用要求》第23.4条款 GB3883.1-2008《手持式电动工具的安全第一部分：通用要求》第24.12条款 GB4706.1-2005《家用和类似用途电器的安全第1部分通用要求》第23.3及25.14条款 |
|
|
试样范围、用途、原理、结构及使用环境 |
|
|
试样及限制 |
不可拆线电源插头（或端子）和不可拆线移动式插座；工作时需要移动的带电源软线的家用电器（如电熨斗）；手持式电动工具；铜皮软线 |
|
试验用途 |
用于检测家用电器电源软线在进入器具部分的耐弯曲性能，验证其可靠性能 |
|
测试原理 |
利用电机驱动转盘转动，对软线施加负载并通额定电压，使试样在一定速率及角度下实现左右弯曲动作，达到次数或者软线断裂无信号自动停机 |
|
设备结构 |
设备采用伺服电机驱动，大尺寸试样安装铝盘，可实现夹持试样时使摆动轴线与软线进入器具点尽可能重合，从而达到软线和负载做最小的横向位移。 设备外形尺寸：约：800×800×1300（mm） W×H×D，设备重量：130kg |
|
使用环境 |
电源：AC220V±10%/50-60Hz，功率0.3KW |
|
性能指标 |
|
|
测试工位 |
单工位 |
|
电气控制方式 |
PLC智能集成控制、7寸人机触摸界面操作 |
|
驱动方式 |
伺服电机驱动 |
|
试样夹持方式 |
机械装夹，夹持点位置可调 |
|
弯曲角度 |
0-360°任意可调（可预置±30°、±45°、±60°、±90°） |
|
弯曲方向选择 |
单向初始左转 单向初始右转 双向初始左转 双向初始右转 |
|
弯曲速率 |
0-60次/min，变频调速 |
|
弯曲次数 |
0~999999可预置，默认25次 |
|
负载砝码 |
5N,10N/内部导线不含砝码 |
|
负载电源 |
负载电压0-250V可调，电流显示 |
|
试验支架 |
电源线弯曲不含支架/内部导线弯曲配升降支架 |
|
测试判断 |
根据电流是否导通给出的信号判断 |
