文章来源：创鑫仪器 时间：2024-04-26 09:52:01
符合标准：GB2099.1-2008第24.10条及图30、IEC60884-1图30

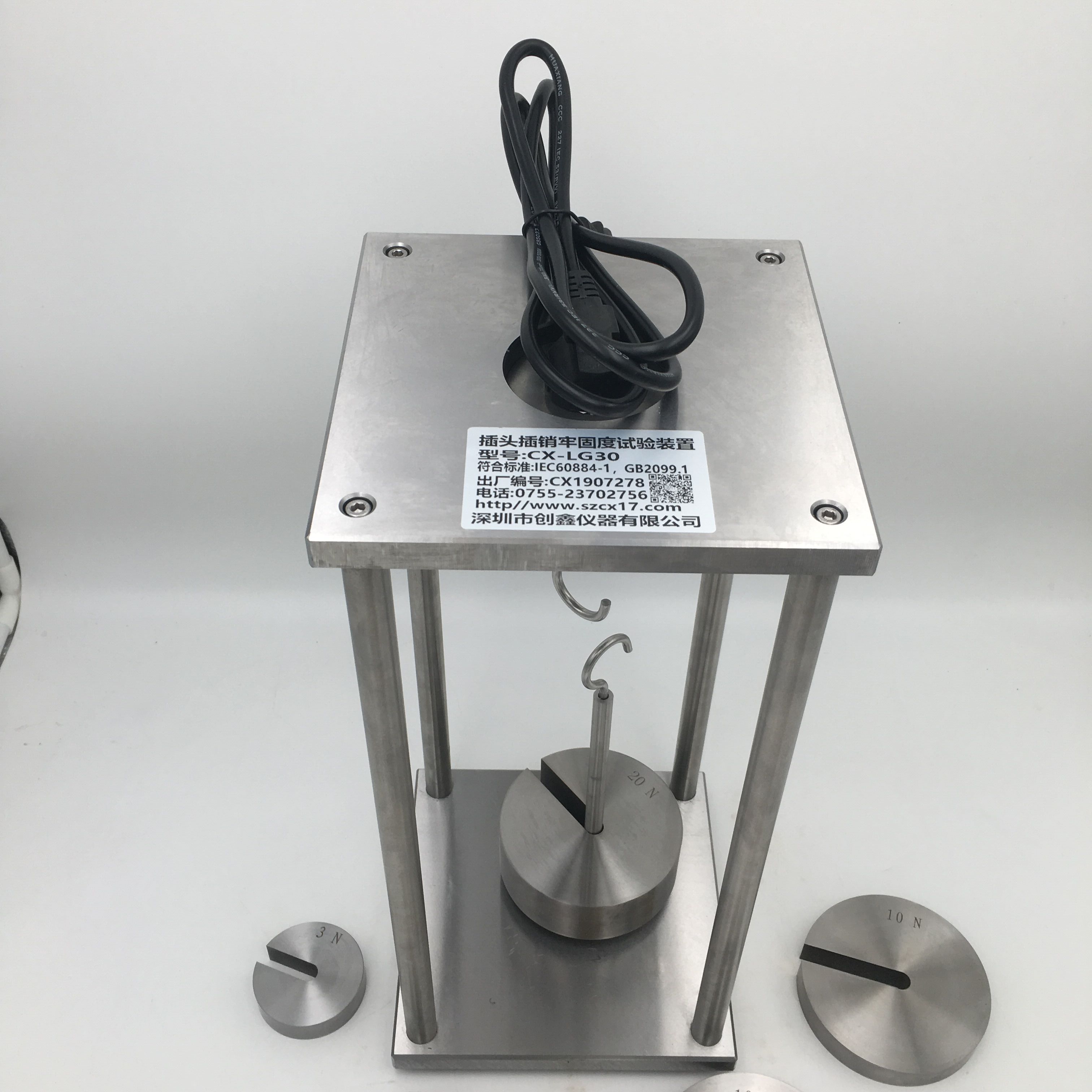

用途：适用于对插头插销的牢固度进行检验
试样范围：插头插销
结构及功能：按标准，检查插头插销的牢固度，可定制其他国家标准的插销孔量规
技术参数
1、工位：单工位
2、砝码：4N 、20N、30N、50N各1个
3、插座销孔量规：配GB6A二插、GB10A三插、GB16A三插孔量规等3个，对于扁形插销，孔尺寸对于插销截面尺寸向各方向增加2±0.22mm，对于圆形插销，孔尺寸对于插销截面直径增加6±0.5mm，其他标准孔量规可定制
4、GB插销夹具一套，其他标准根据插销定制
5、需配合高温箱使用，温度70±2°
使用方法：
测试时先把插头试样加热至 50±2℃ 温度 1 小时，并在整个测试包括除去测试负载的 5 分钟操持此温度。把插头牢固的固定住，在 10 秒的时间，每个插片平稳的施加 60N±1N 的力，并保持 10 分钟，每个插片进行 2 次测试，一次是使用本试验装置施力的方向是沿著端子长度朝向插头本体的方向，另一次为相反方向
在测试中的任何时候，任何端子相对于本体材料移动大于 2.4mm或在除去测试力的 5 分钟内，任何端子不能回到标准图 2.1 规定的标称长度的 0.8mm 之内，则认为端子的连接是不合格的。
