JP柜计量箱静载试验机的要求

文章来源：创鑫仪器    时间：2024-01-15 10:28:12

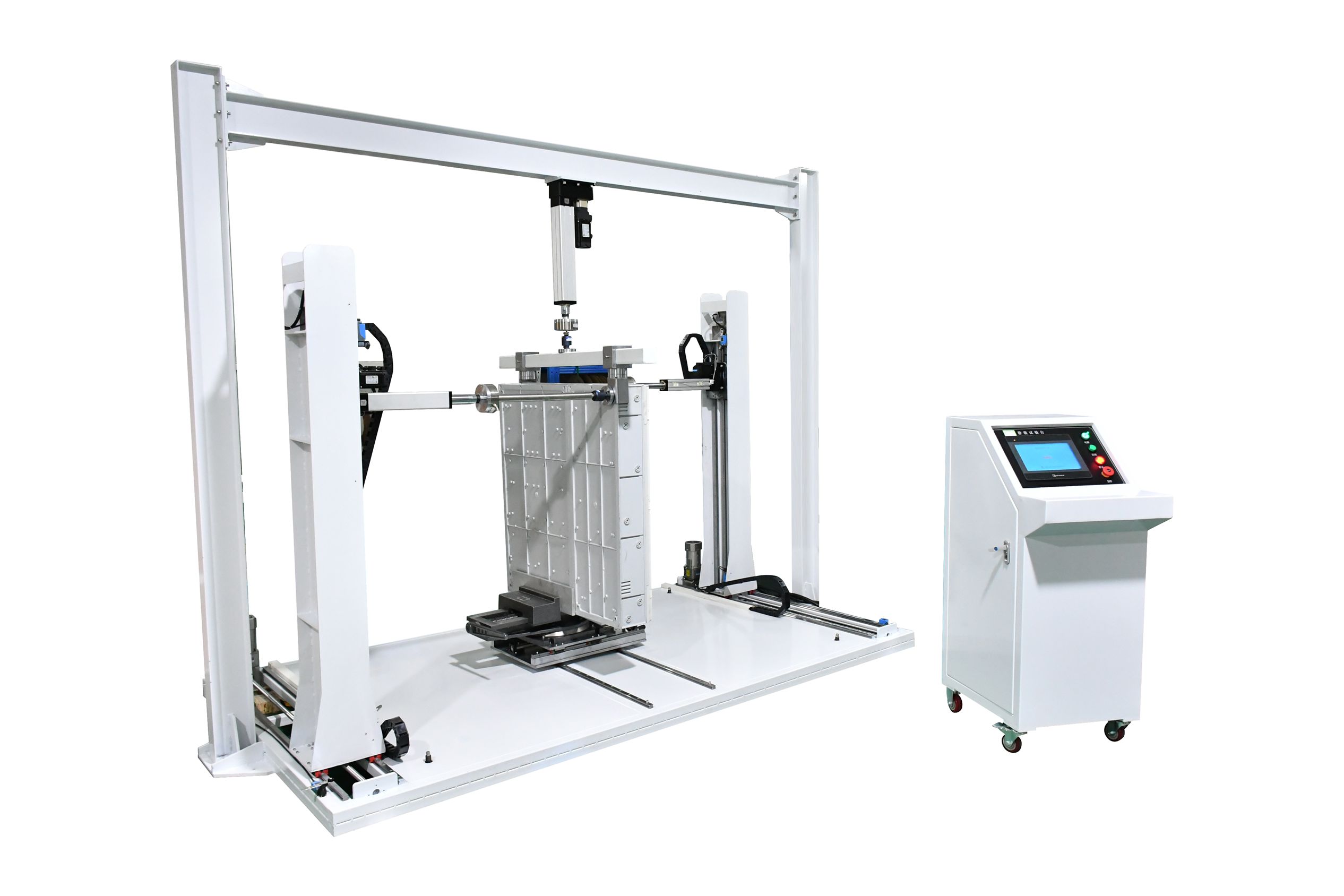

一、功能概述：
该设备系根据GB7251.5-2015版标准第8.2.101.1耐静力验证方法而设计，用于模拟除嵌入式以外的所有类型的户外电缆连接的变电站配电盘、户外变压器安装的变电站电缆配电盘和电缆分线箱上进行静载压力试验，

目的是考核低压成套开关设备在经受以下机构强度测试后是否能够经受IP34D防护测试。且门和闭锁依然可以正常工作，内部仍能保持电气间隙。对带金属外壳的成套设备，是否因测试而导致成套设备外观变形而引起带电部件与外壳有所接触。

此设备外形美观，操作简便，是各电网和科研单位首选的测试设备。

三、功能参数：
1) 测试标准：GB7251.5-2015版标准第8.2.101.1耐静力验证方法；
2) 显示和控制：采用三菱PLC可编程电气化控制，7寸彩色触摸屏触控，智能化操作；
3) 施加力数率：≤5KN/min；
4) 静力施力值：耐静力试验0-8500N（可设定）；
5) 保压时间：0~99999s（可设定）；
6) 施力循环次数：0~99999次（可设定）；
7) 扭力角铁：60*60*5mm 数量：2件；
8) 扭力施力值：0~3000N；
9) 保压时间：0~9999s（可设定）
10) 量程：测试空间0~500mm；
