插座保护门防触电保护试验要求与测试方法

文章来源：创鑫仪器    时间：2024-01-13 11:53:46

根据GB/T2099.1-2021标准第10.5的要求，带保护门的插座在结构上应做到在不插入插头时，用图9和图10所示的探针不得触及到带电部件。

具体测试要求：按图9 要求的探针，用20N 的力施加到与带电插套对应的插入孔，探针依次从三个方向施加在保护门最不利的位置，同一位置三个方向的每个方向约为5s 时间。在每次操作期间，应不旋转探针，探针应以20N 维持力的方式来施加，当探针从一个方向变动到另一个方向时，不施加力，但不能拔出探针。

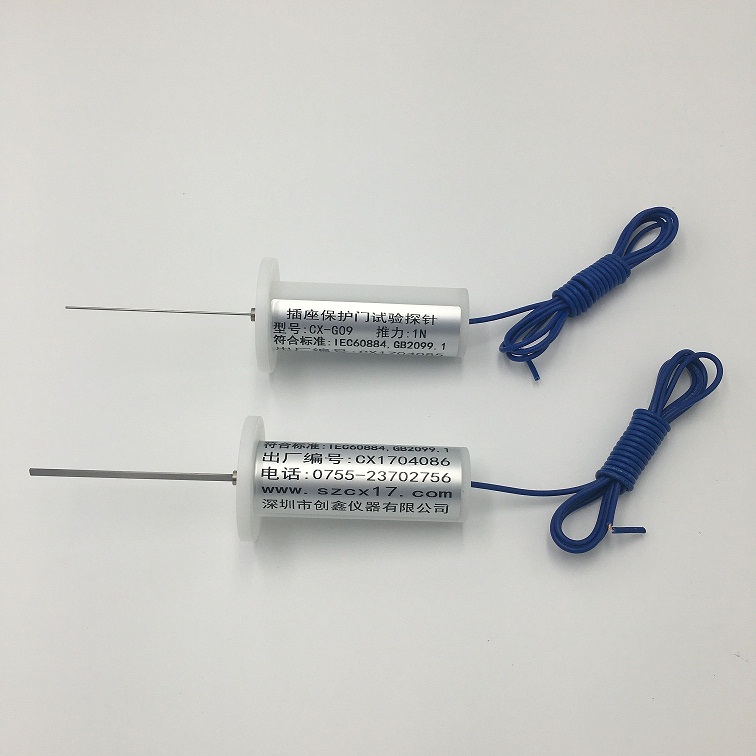

图1 标准图9所示探针

然后，按图10 所示的钢制探针，以三个方向施加1N 的力，每个方向约5s 时间，是独立碰触，每一次碰触后都要拔出探针。



图2 标准图10所示探针

针对保护门探针测试，小水君重点强调如下几点：

1、探针的施加位置是根据保护门的不同结构所选的三个最不利位置，举例说明，如图3所以，对于对开式保护门要选择上下保护门的结合区域进行测试。



图3 探针测试图

2.每次探针测试，均为独立的一次测试，不能在测试过程中旋转探针，这意味着即使在测试过程中保护门被探针打开，那么探针不能旋转而是要保持之前的施力方向，直到探针施加的力达到标准要求值。

3.探针测试仅针对带电插套对应的插孔，测试过程中探针不应接触到带电部件，可使用万用表或安全特低电压供电的电指示器等设备进行判断。

4.对于靠接地极触发的保护门，也不能忽视探针测试的重要性，尤其对于带电插孔的外侧区域，如果保护门不够大，或者保护门与插孔面板内侧贴合不够紧密，则容易造成测试过程中探针进入插孔，碰触到带电插套，测试位置如图4所示。



图4 探针测试图

在设计保护门时，要充分考虑探针测试的要求。对于单相两极双用孔的保护门，通常需要通过增加保护门滑轨、卡扣等特殊设计来满足标准要求，而仅仅依靠保护门弹簧的弹力是很难达到标准要求的。

另外，小水君在此提示，今年2月份，全国电器附件标委会发布第5号技术解释，对带保护门的移动式插座的组合插孔，当插入一个插头、其余的插孔没有被插入时，用图9和图10所示的探针不得触及到带电部件。这一技术解释明确了对组合插孔保护门的测试要求。
