GB2099.1摆锤冲击试验装置
符合标准：GB2099.1第24.1条及图22-26、GB16915.1-2014、IEC60884-1图22-26、GB2423.55、IEC60068-2-75
用途：适用于家用和类似用途的插头插座及明装式安装盒、螺纹压盖、罩盖、开关等电器附件进行机械强度试验
试样范围：插头插座、明装式安装盒、螺纹压盖、罩盖、开关等电器附件
结构及功能：安装支架可上下、左右移动，冲击角度可调。 本装置为2J以下低能量摆锤冲击装置。
技术参数：
1、摆杆：长度1000㎜，外径9 mm、壁厚0.5 mm的钢管，质量100±1g；
2、安装支架：重量10±1 kg，结构牢固，X、Y轴可调，可绕安装板旋转轴旋转±90°。
3、撞击锤头按标准，配150g锤头（等效质量200g），200g锤头可选配
5、试验方式：手动释放冲击

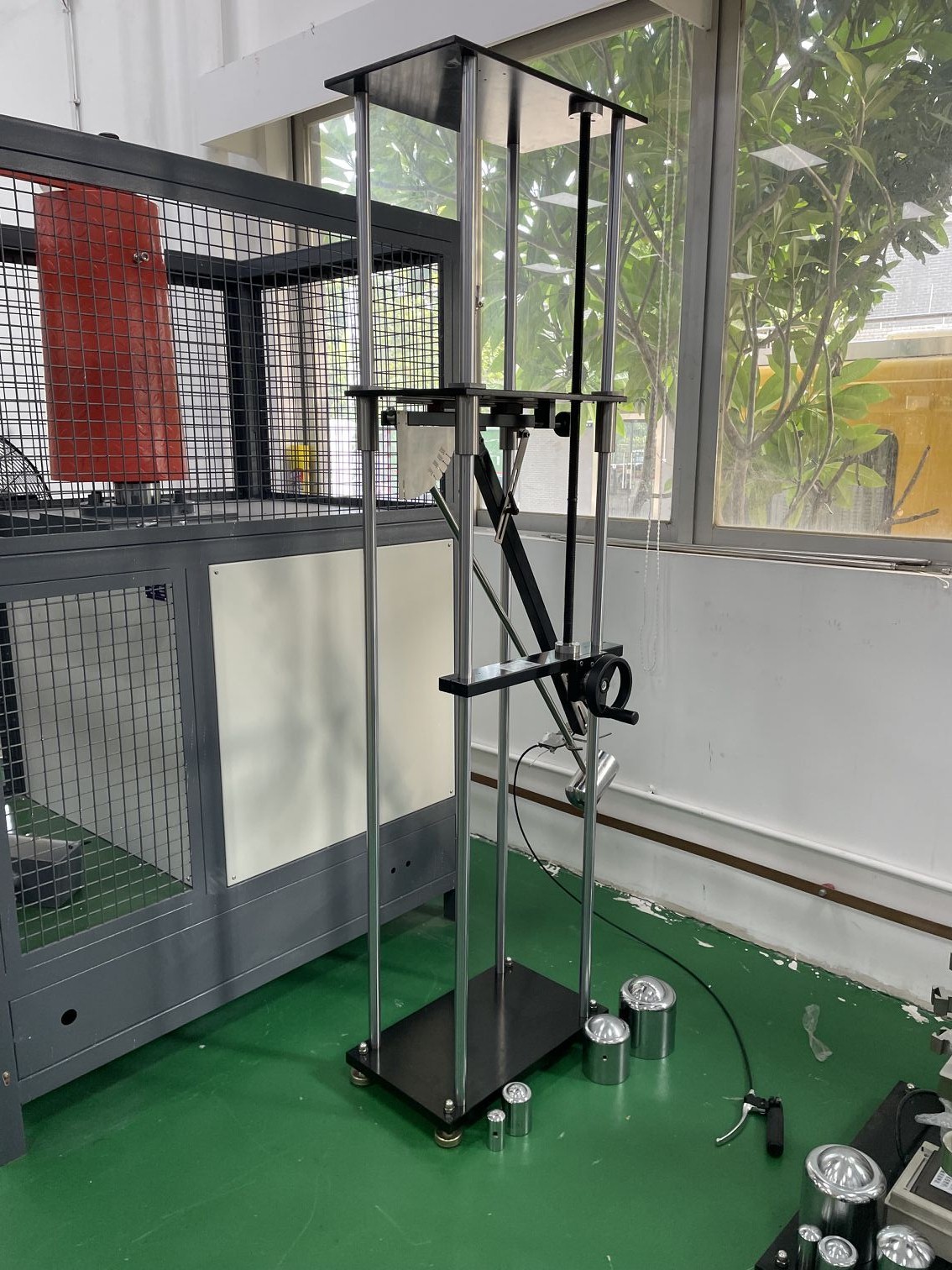

GB2423.55摆锤冲击试验装置
符合标准：GB2423.55-2006-T 《电工电子产品环境试验 第2部分试验方法试验EW锤击试验》、GB/T 20138-2006《电器设备外壳对外界机械碰撞的防护等级(IK代码)》、GB7251.5-2008《低压成套开关设备和控制设备 第5部分：对公用电网动力配电成套设备的特殊要求》、IEC 60068-2-63\IEC 60068-2-75及IEC60439-5
用途：适用于变电柜等金属薄片、非金属电能计量柜、变电站电缆配电盘及电缆分线箱的外壳机械冲击强度试验。
试样范围：电能计量柜、变电站电缆配电盘及电缆分线箱及类似设备外壳。
结构及功能：设备采用小车结构，可整体左右前后移动，上下冲击点高度可调，冲击角度0-90°可调。本装置为2J以上高能量摆锤冲击装置。
技术参数:
参数/型号
摆杆
长度1000㎜，外径15.9 mm、壁厚1.5 mm的钢管，与锤头构成各等效质量
冲击点
上下可调，行程200-1200mm,可定制高度
冲击元件
2,5,10,20，50J冲击锤头
跌落高度
刻度显示
释放方式
机械式
外形尺寸
1300*500*2300
冲击能量、等效质量与跌落高度对照见下表
能量/J
2
5
10
20
50
等效质量/kg
0.5
1.7
5
5
10
跌落高度±1%mm
400
300
200
400
500
