| 机柜淋水测试作业及检验指导书 | |||||||||
| 客户名称: | 产品名称: | 淋水时间（分钟） | 17 | 柜体外形尺寸（长*宽*高）mm | 1290*940*1940 | 柜体重量（kg) | 289 | ||
| 测试位置及其时间 | |||||||||
| 试水顺序： | 位置1（3分钟） | 位置2（3分钟） | 位置3（2分钟） | 位置4（3分钟） | 位置5（3分钟） | 位置6（3分钟） | |||
| 测试项目 | 测试要求（时间） | 判断依据 | 实际测试值 | 是否达标 | |
| 门缝 | L<1000mm | 1min/条 | 机柜门板内侧密封条以内无漏水、渗水 | >3min | 是 |
| L>1000mm | 3min/条 | 机柜门板内侧不能有通过密封条进入的水滴 | >3min | 是 | |
| 门锁 | 20S-1min/个 | 门锁四周五漏水、渗水 | >1min | 是 | |
| 链条 | 1min/个 | 链条安装孔处无漏水、渗水 | >1min | 是 | |
| 急停位置 | 20S-1min/个 | 急停位置机柜内侧焊机处无漏水、渗水 | >1min | 是 | |
| PC刷卡面板 | 1min-2min/个 | 机柜前门板内侧刷卡处无漏水、渗水 | >2min | 是 | |
| SOC亚克力板 | 1min-2min/个 | 机柜内侧SOC灯处无漏水、渗水 | >2min | 是 | |
| 钣金挂枪件 | 20S-1min/个 | 机构内侧抢座处无漏水、渗水 | >1min | 是 | |
| 机柜外部部件装配缝隙 | 1min-2min/条 | 机柜内部无漏水、渗水 | >2min | 是 | |
| 机柜外部拼接焊缝 | 1min-2min/条 | 机柜内部无漏水、渗水 | >2min | 是 | |
| 机柜进、出风口处 | 1min/处 | 机柜内部无漏水、渗水 | >1min | 是 | |

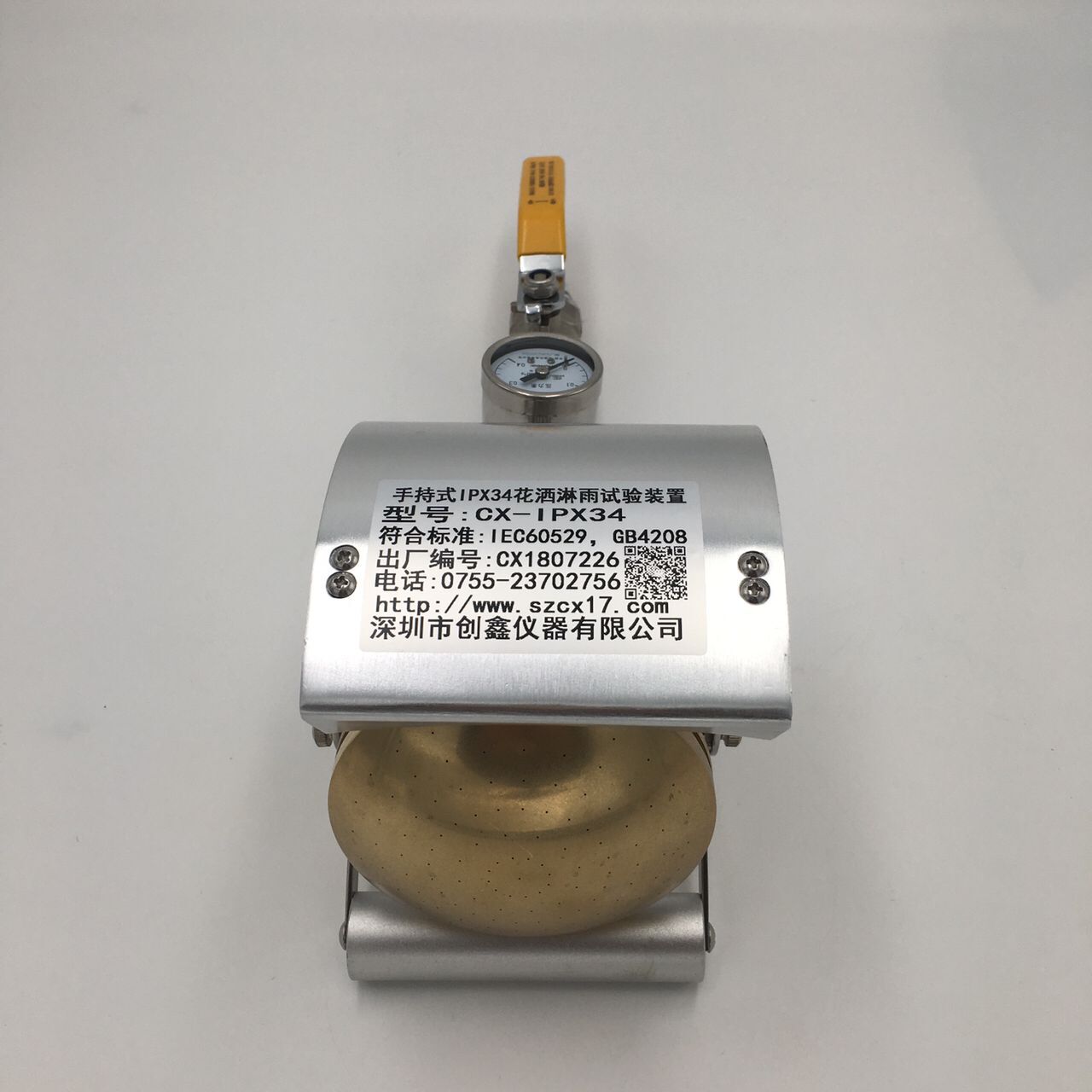

| 其他要求： | 1、防水测试设备为花洒，所需压力在50Kpa-150Kpa的范围，试验期间压力应维持恒定 | 50Kpa-150Kpa | 是 | ||
| 2、花洒距离设备为0.5M | 0.5M | 是 | |||
| 3、喷水完成并在机柜静止10min后，将柜体外部缝隙水吹干后开门检验 | |||||
