IP等级是Ingress Protection（进入防护）的英文 缩写。由国际电工协会IEC（International Electro Technical Commission）起草。
IP等级是针对电气设备外壳对异物侵入的防护等级，是电气设备安全防护的重要指标，提供了一个以电气设备和包装的防尘、防水和防碰撞程度来对产品进行分类的方法。
电气设备的使用环境复杂多变，为了保护产品内部的薄弱部分，保证功能正常运作，产品通常会通过设计外壳及密封，以阻止外界异物侵入到内部。这里的异物通常指灰尘或水，而评估这种防护能力的测试通常被称为产品IP等级测试。评估防水能力的测试就叫IP防水测试。
一、IP防水测试标准
GB/T 4208-2017 外壳防护等级（IP代码）
IEC 60529-2013 外壳防护等级(国际防护等级代码)
二、IP防水测试目的
1. 对人体触及外壳内的危险部件的防护；
2. 对固体异物进入外壳设备的防护；
3. 对水进入外壳内对设备造成有害影响的防护；
A. IPX5防水测试
方法名称：喷水试验
试验设备：喷嘴的喷水口内径为6.3mm
试验条件：使试验样品至喷水口相距为2.5~3m，水流量为12.5L/min(750L/h)；
试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少3min 。
B. IPX6防水测试
方法名称：强烈喷水试验；
试验设备：喷嘴的喷水口内径为12.5mm ；
试验条件：使试验样品至喷水口相距为2.5～3m，水流量为100L/min(6000L/h)；
试验时间：按被检样品外壳表面积计算，每平方米为1min（不包括安装面积）最少3min 。
D=6.3mm防水防护等级5和6K；
D=12.5mm防水防护等级6。
|

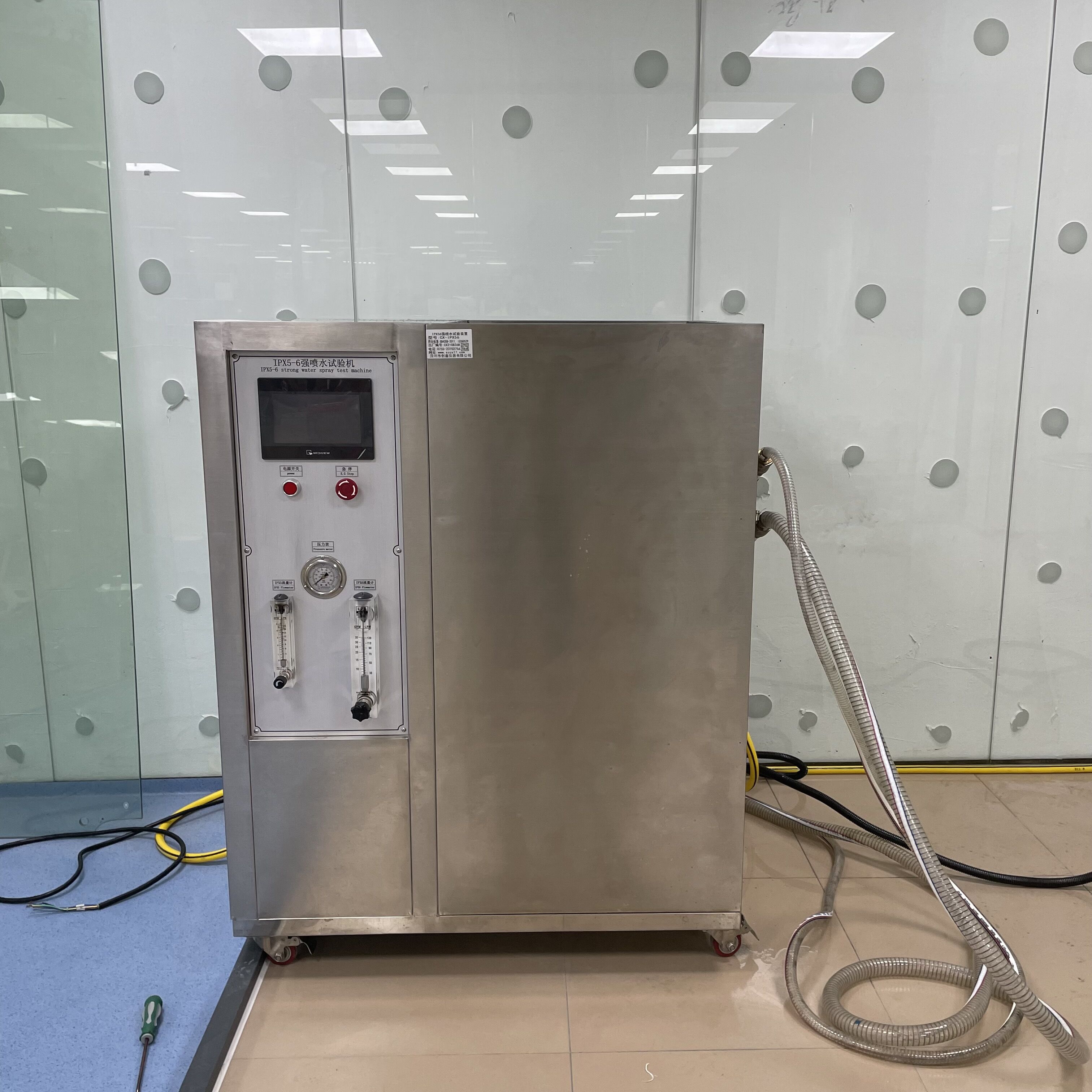

转台尺寸 |
长600*宽600*高800mm（含脚轮） |
|
储水箱容积 |
550L，尺寸约800×600×1145(mm) |
|
样品转台尺寸 |
直径600mm |
|
IPX5喷水孔径 |
直径6.3mm |
|
IPX6喷水孔径 |
直径12.5mm |
|
功能参数 |
|
|
IPX5喷水流量 |
12.5±0.625（L/min） |
|
IPX6喷水流量 |
100±5（L/min） |
|
流量控制方式 |
手动调节（转子流量计） |
|
喷水距离 |
2.5-3米（由操作人员控制） |
|
喷枪固定方法 |
手持式喷枪（可加配喷枪支架） |
|
转台承重 |
50KG |
|
转台升降范围 |
不可升降（固定式） |
|
喷水方式 |
不可循环利用 |
|
电气参数 |
|
|
控制系统 |
7寸触摸屏+PLC |
|
设备电源 |
380V |
|
试验样品电源 |
220V |
