UL1598温升测试天花
UL1598温升测试天花是根据标准UL1598第19.10节及图19.10.1、UL1993图9.2及9.5.2节设计制作而成。UL测试天花带可活动支架与脚轮，可移动，可随意更换摆放位置，非常方便实验室进行日常测试与设备管理。
UL1598温升测试天花满足以下结构要求：
(1) 正面和背面为1218mm×1218mm，12mm厚的胶合板。
(2) 两边木料为2 in(约50mm)x 6 in(约150mm) ,厚度不可见。
(3) 两端木料为1 in(约25mm)x 6 in(约150mm) ,厚度可见。
(4)内部支撑木料为2 in(约50mm)x 4 in(约100mm) 厚度不可见。
(5) 内装美国进口UL认证的标准4 x 1-1/2 in的8角形接线盒（俗称八卦板）。
(6) 接线包含一根白色和黑色的14AWG导线及一根16AWG或更粗的线接在接线盒上用于接地。
(7) 天花内垂直铺设两层约89mm厚的玻璃纤维，热阻值为Rsi 1.4到1.9，直接与八卦板接触于金属导线管周围。
(8) 测试天花底部至少距离地面1.8米，测试房间层高至少达到2.3米左右，距离任意墙面或其他障碍物至少0.6米。

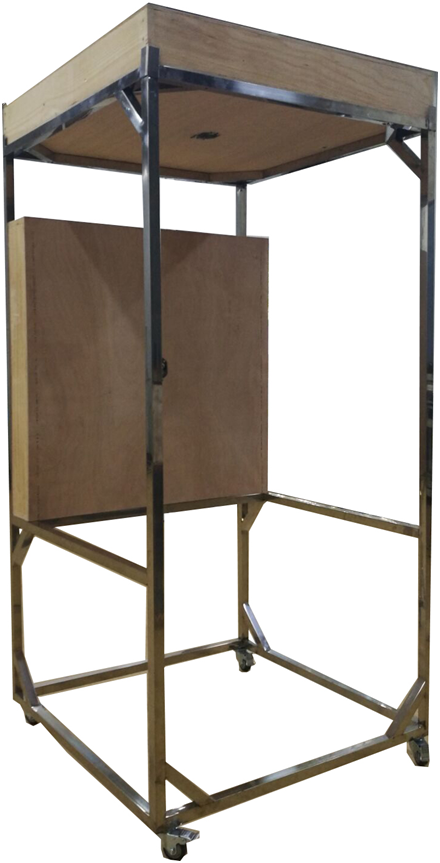

(9)可以选购铝合金测试支架固定测试天花和测试壁以方便移动和测试,测试天花也可以选择低成本的吊装方案进行测试.
UL1598温升测试墙面(测试壁)
UL1598温升测试墙面是根据标准UL1598第19.11节及图19.11.1要求设计制作而成。该UL测试墙面带可活动支架与脚轮，可移动，可随意更换摆放位置，非常方便实验室进行日常测试与设备管理。
UL1598温升测试墙面满足以下结构要求：
(1) 正面和背面为1218mm×1218mm，12mm厚的胶合板或夹板。
(2) 两边木料为2 in(约50mm)x 6 in(约150mm),厚度不可见。
(3) 两端木料为1 in(约25mm)x 6 in(约150mm),厚度可见。
(4) 内部支撑木料为2 in(约50mm)x 4 in(约100mm),厚度不可见。
(5) 内装美国进口UL认证的标准4英寸 x 1-1/2英寸的8角形接线盒（俗称八卦板）。
(6) 对外接线盒应该在侧面位置安装。
(7) 内部导线管为3/8金属导线管。
(8) 接线包含一根白色和黑色的14AWG导线及一根16AWG或更粗的线接在接线盒上用于接地。
(9) 区别于温升测试天花，测试墙面不含绝缘玻璃纤维
(10) 测试墙面底部至少距离地面0.9米，离天花至少0.3米以上，1×4木料应该处于水平
(11)可以选购铝合金测试支架固定测试天花和测试壁以方便移动和测试,测试天花也可以选择低成本的吊装方案进行测试.
