一、针焰试验机产品介绍：

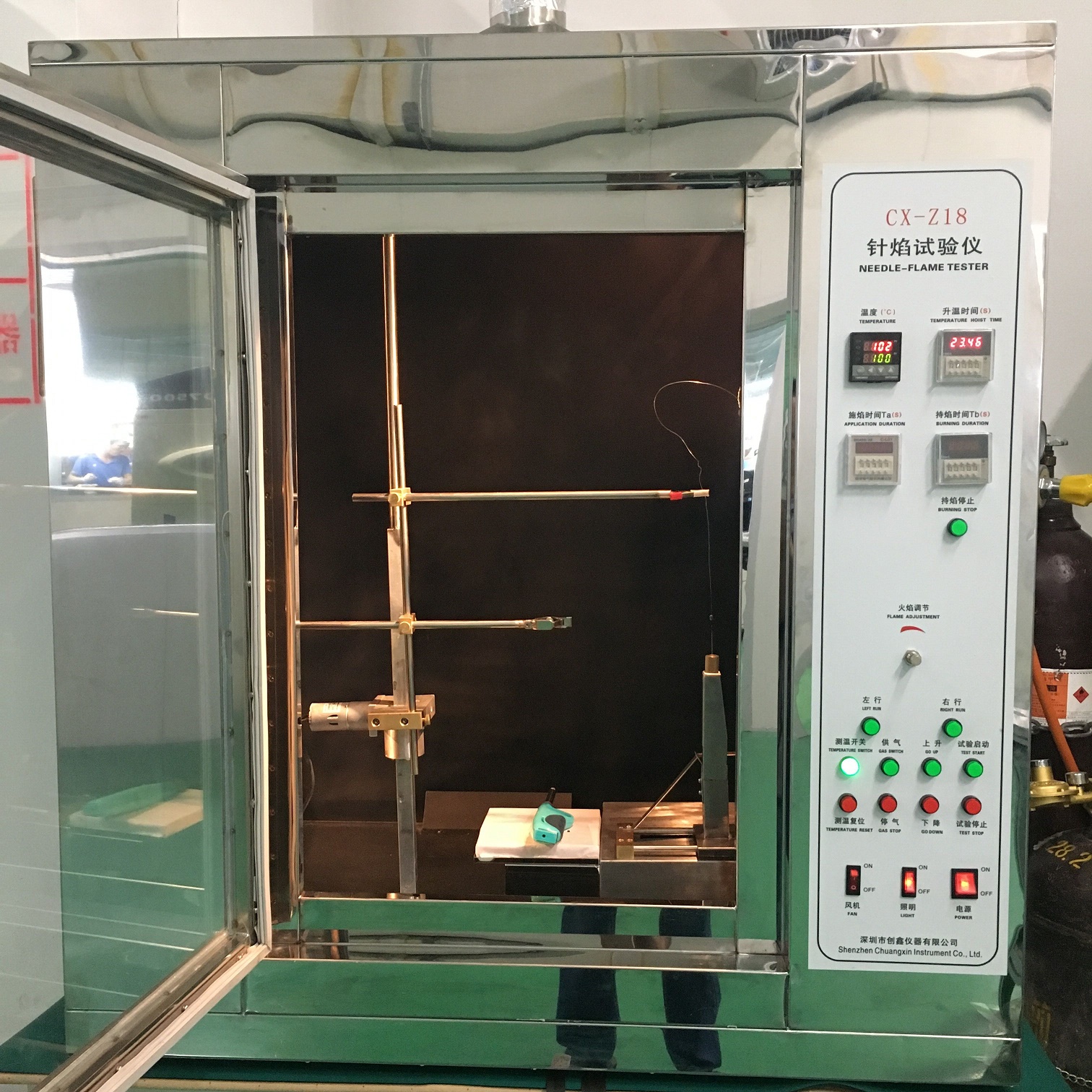

针焰试验机也叫针焰试验仪，产品适用于绝缘材料、工程塑料或其它固体可燃行业，试验主要目的是用规定尺寸(Φ0.9mm ) 的针状燃烧器，通过特定燃气 ( 丁烷 ) ，以 45°角定时定向施燃试品，视试品是否引燃及持燃时间和燃烧长度来评定设备内部因故障条件造成的小火焰的着火危险性。
二、针焰试验常用标准：
GB/T 5169.5-2008《电工电子产品着火危险试验 第5部分：试验火焰试验方法装置、确认试验方法和导则》，IEC60695-11-5：2016《针状火焰试验方法装置、证实试验协议和指南》，GB 4706.1-2005《家用和类似用途电器的安全通用要求》。
三、试验前的准备：
1、试验样品，白松木板和绢纸在温度15℃-35℃、相对湿度45%~75%的大气环境下放置24h
2、检查设备和仪器是否符合本项目试验要求
3、试验前，准备样品资料（材料成分、样品结构图等）、样品的着火危险分析和检测记录
4、将样机状况、样机标识内容及有关技术参数填写在检测记录上。
四、试验方法：
1、调节火焰高度到12±1mm, 火焰温度从100℃±2℃升到700℃±3℃的时间为23. 5s ±1. 0s
2、将试验样品垂直安装在夹具上固定好，将燃烧器与水平面成45°夹角，调节燃烧器和夹具使燃烧器与样品底面距离8mm 或侧面距离5mm
3、在厚约10mm平滑的白松木板上紧裹一层娟纸，并置于施加针焰的试验样品位置下面的200±5mm处
4、打开仪器电源，将试验时间和观察时间设定为30s
5、火焰温度达到后，启动试验开关，对试验样品、试验样品周围的零件和铺底层进行观察，并记录试验火焰移开瞬间一直到火焰熄灭，或者一直到试验样品或它附近的零件或试验用的铺底层，再也看不到灼热现象的燃烧持续时间tb 。
五、试验结果评定：
根据产品标准要求评定，如果产品标准没有要求，满足以下要求之一为合格
1、试验样品不产生火焰和灼热现象，包装娟纸不起燃或白松木板不炭化
2、在移去针焰后，试验样品、周围零件和铺底层的火焰或灼热持续时间tb小于30s, 试验样品周围的零件、铺底层不再继续燃烧，包装娟纸既不起燃，白松木板也不炭化。
