文章来源：创鑫仪器 时间：2023-11-01 18:06:18
符合标准：GB4706.38-2003
用途：检验防止人体触及危险部件的基本防护，也用于防止手指触及的防护检验
试样范围：容易触及的外壳带电部件或机械部件

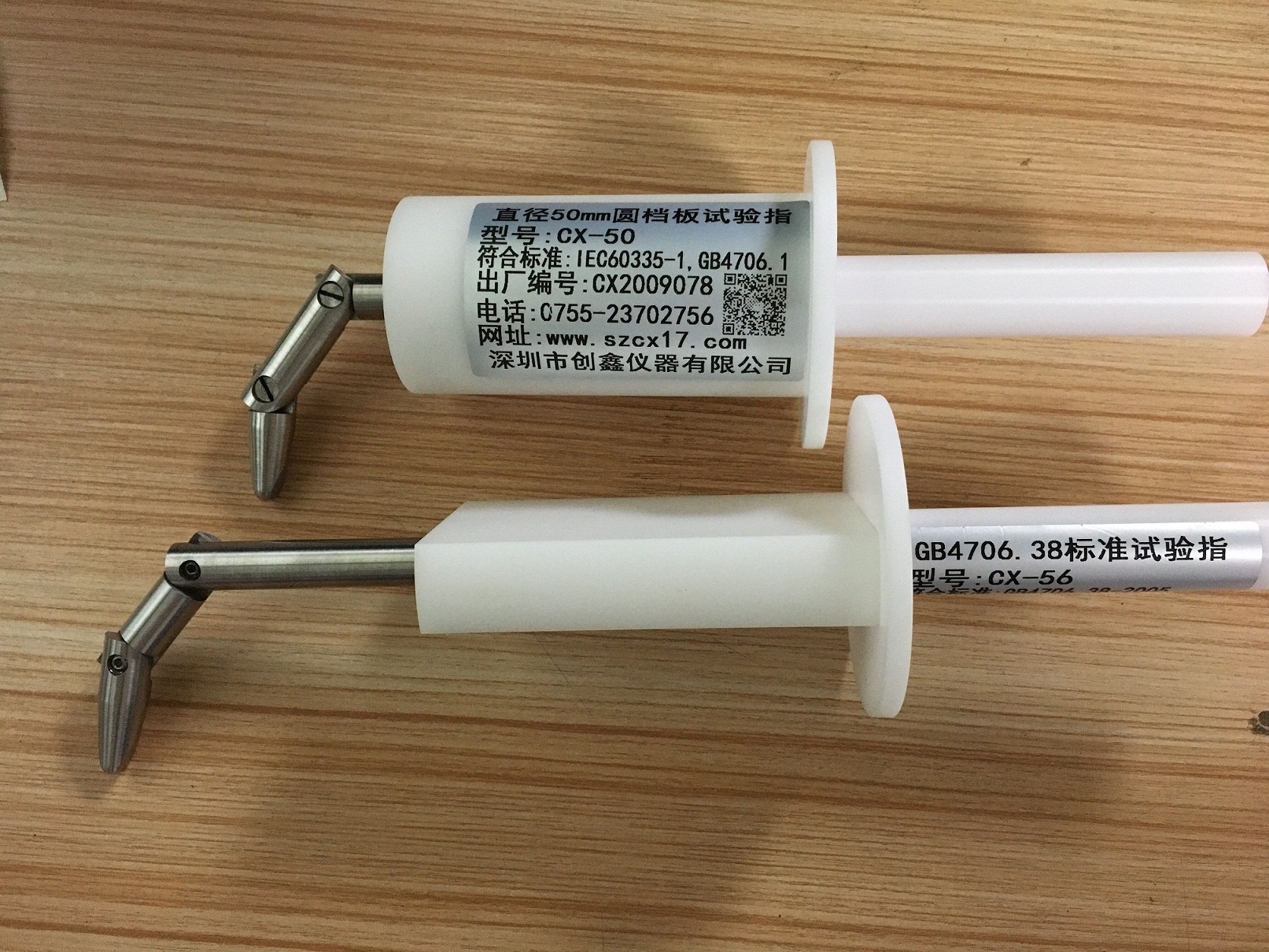

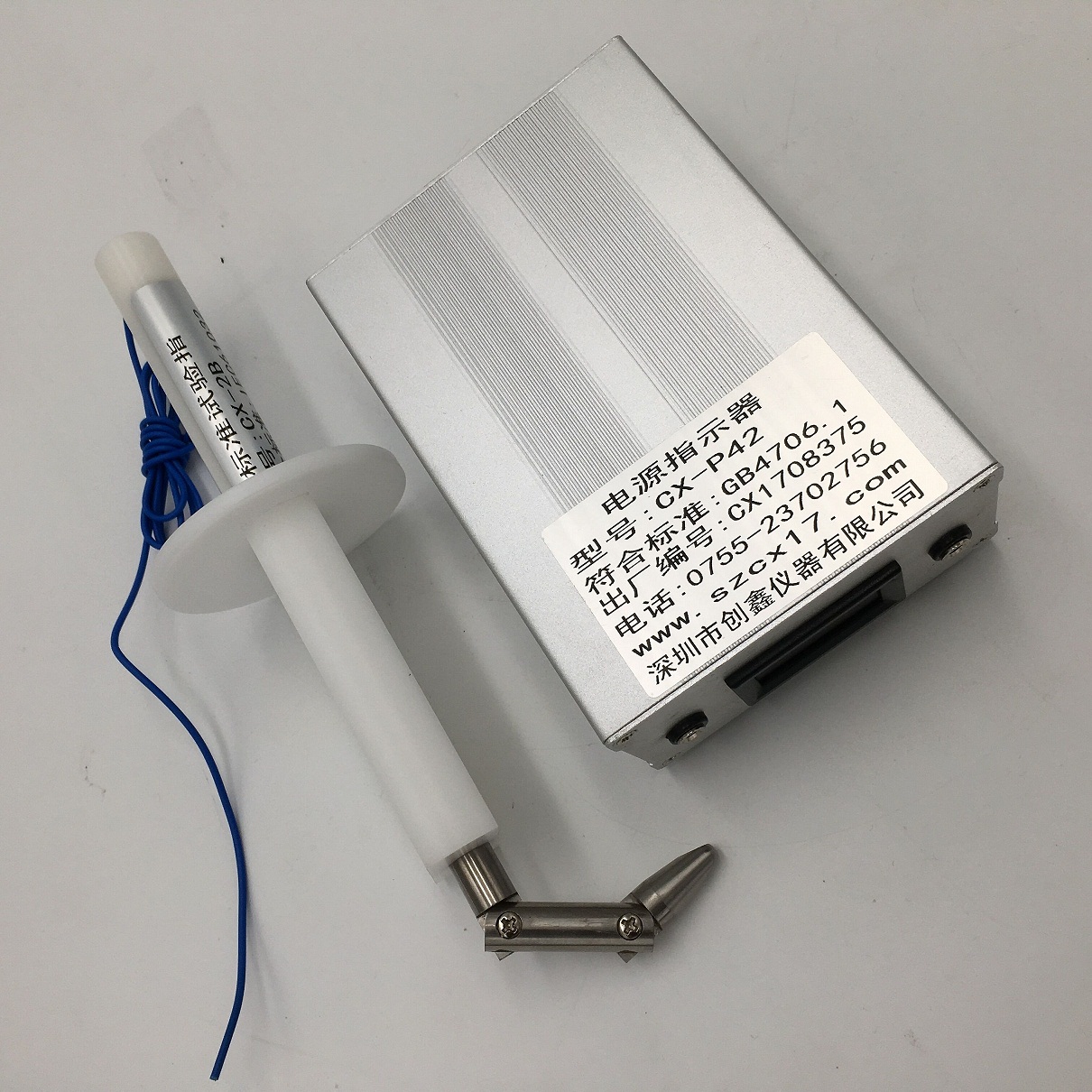

结构及功能：模拟人的手指，由指头、指中、指座、绝缘手柄组成。有两个活动关节，能在90°内弯曲。可定制：手柄末端配可插拔香蕉插头及接线端子做防触电试验，或者手柄末端开M6螺纹孔（配合推拉力计使用）
技术参数：
|
型号 |
CX-50 |
||
|
试具名称 |
圆挡板试验指 |
||
|
铰链接点1尺寸 |
30±0.2 |
||
|
铰链接点2尺寸 |
60±0.2 |
||
|
指长 |
80±0.2 |
||
|
指尖到挡板尺寸 |
180±0.2 |
||
|
指尖切割倒圆角 |
R2±0.05 |
||
|
指尖锥度圆角 |
S4±0.05 |
||
|
指尖割斜面夹角 |
37o 0 -10′ |
||
|
指尖锥度 |
14 o 0 -10′ |
||
|
试验指直径 |
Ф12 0 -0.05 |
||
|
A-A截面直径 |
Ф50 |
||
|
A-A截面宽度 |
－－－－ |
||
|
挡板直径 |
Ф75±0.2 |
||
|
挡板厚度 |
5±0.5 |
||
|
推力计 |
－－－－ |
||
|
对应标准 |
GB4706.1 |
||
产品概述：
符合GB4706.38-2003等标准要求。用于防止手指触及或防触电检验的防护检验。
技术参数：
1、弯指直径：12 mm
2、弯指长度：80mm（三节总长度）
3、挡板直径：50mm
4、挡板长度：100mm
●制带10±1N推力。
