文章来源：创鑫仪器 时间：2023-10-31 09:02:10
GB9706.1-2020医用电气设备 第１部分：基本安全和基本性能的通用要求
５．９．２ 可触及部分

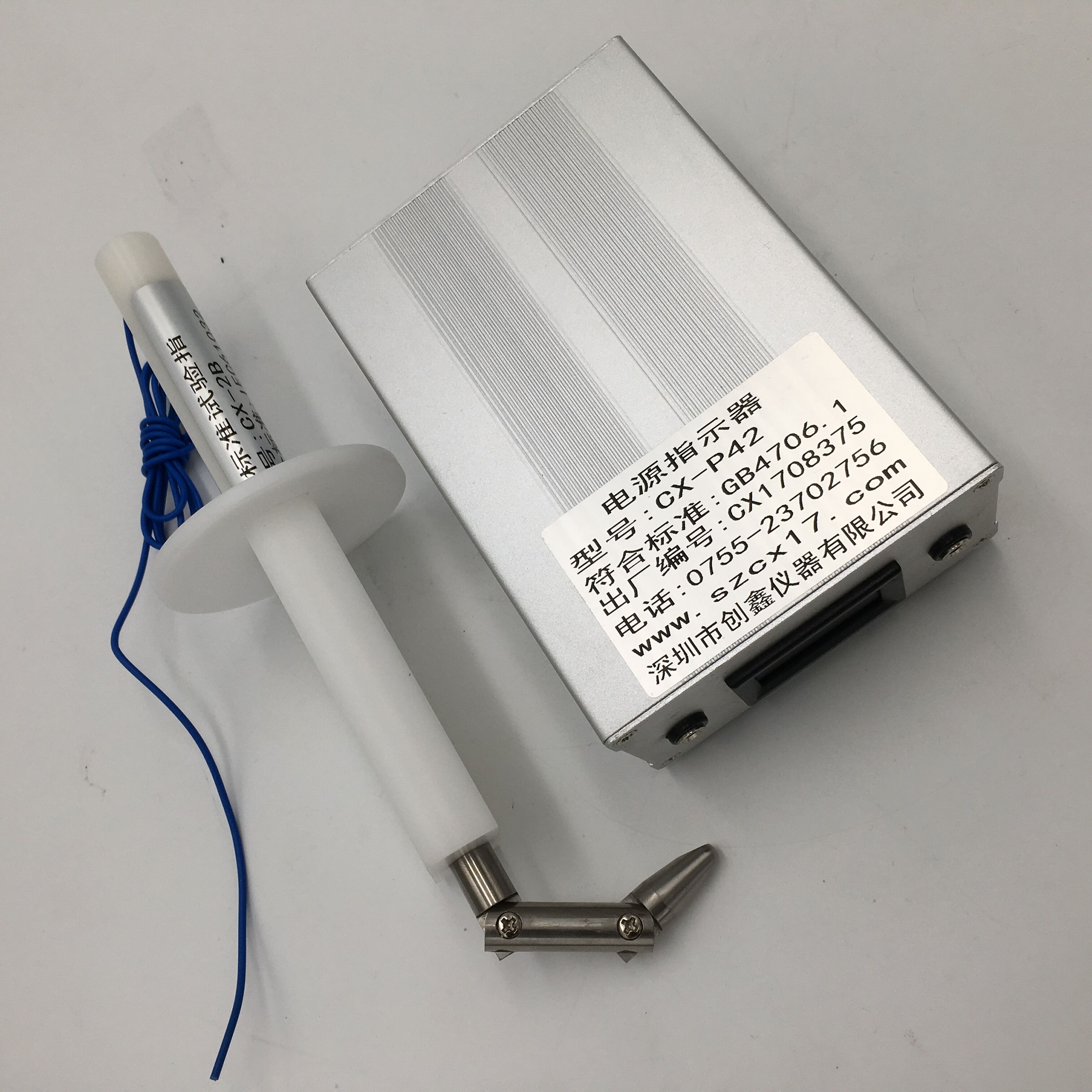

５．９．２．１试验指
犕犈设备的可触及部分通过检查和必要的试验进行识别。在有疑问的情况下，用图６所示的处于弯曲或笔直位置的标准试验指来确定是否可触及： ———正常使用时，犕犈设备的所有位置， ———不使用工具或按使用说明书，打开调节孔盖和移除部件，包括灯、熔断器和熔断器座后。 除了落地使用且在任意工作状态下其质量都超过４５ｋｇ的 犕犈设备不翘起检查外，将标准试验指轻轻插入各个可能的位置。按照技术说明书预期安装在箱内的 犕犈设备，按其最终安装位置做试验。 对于用图６所示的标准试验指插不进的孔，采用一个相同尺寸的无关节的直试验指，以３０Ｎ的力进行机械试验。如果直试验指能插入，采用图６所示的标准试验指重新试验，如有必要，把试验指推入孔内。

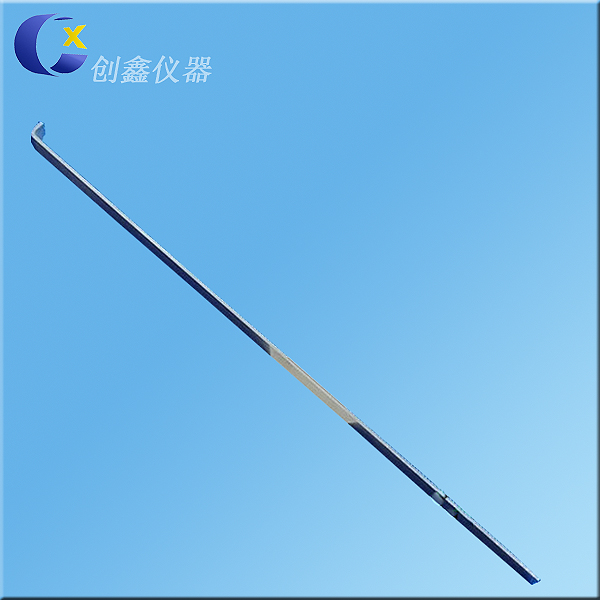

５．９．２．２ 试验钩
如果试验钩（见图７）能够插入 犕犈设备的开孔，采用试验钩进行机械试验。 将试验钩插入所有有疑问的开孔中，随后以２０Ｎ的力在大致垂直于开口表面的方向上拉１０ｓ。通过使用图６的标准试验指来检查并确定是否变成额外的可触及部分。
８.４.２可触及部分和应用部分

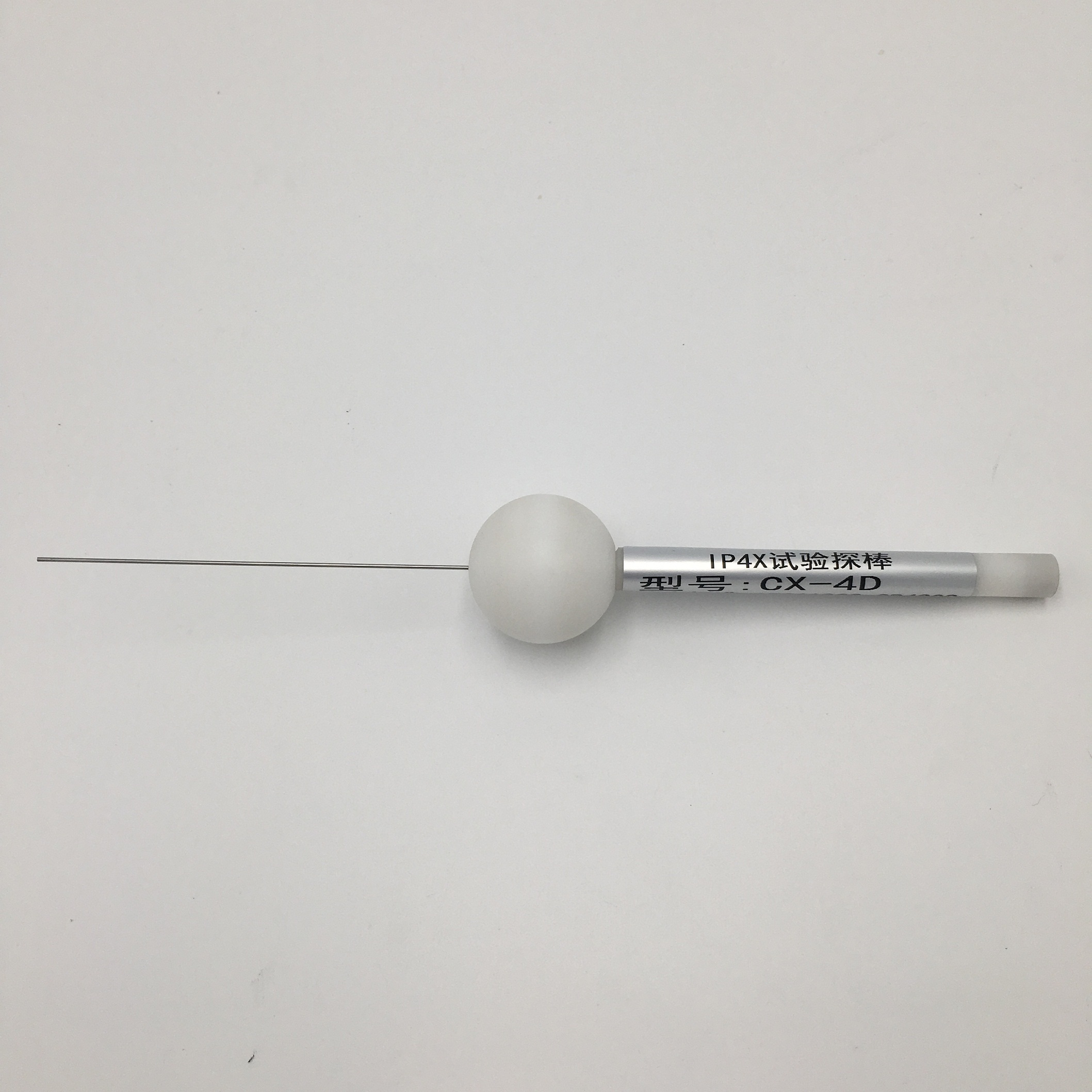

ｄ） 上述ｃ）中规定的电压和能量的限值也适用于： ———除插头、连接器和插座的触点外，通过图８所示的试验针从外壳开孔插入后可触及的内部部件；和 ———从外壳顶部任何开孔或任何为了调节预置控制器而预留的开孔插入直径为4+0-0.05ｍｍ、长度为１００＋0.5ｍｍ的金属试验棒所能接触到的内部部件，该预置控制器能由责任方在正常使用时利用工具来调节。
参见８．９．４关于通过外部部件的槽或开孔到标准试验指的爬电距离和电气间隙的测量。 通过将试验针或试验棒插入相关开孔来检验是否符合要求，试验针以最小的力（不大于１Ｎ）从每 一个可能的位置插入。 可由责任方在正常使用时调节的预置控制器，通过为其提供的开孔将试验棒插入每一个可能的位置，如有疑问，则施加１０Ｎ的力。 如果使用说明书指出要使用特定的工具，那么本试验要使用该工具重复进行一遍。 试验棒也要通过外壳顶部任何开孔自由垂直悬挂。
