任何导体都有电阻，电流流过时就会发热，所以含有电阻元件的电器产品通电运行时会产生大量热量。电器产品的发热现象分为功能性和非功能性，功能性的发热是产品的主要功能，例如电暖器、电烤箱和电水壶等电热产品中的发热器件，非功能性的发热并非产品的目的，例如电机绕组、变压器绕组和功率器具的发热，无论产品出现的发热是功能性和还是非功能性的，这些发热部位可能通过传导、辐射等方式引发起火燃烧，据调查大部分火灾是由非功能性发热导致，而且发热超过限值还会引起烫伤、漏电等安全风险，因此发热是家用电器安规测试的一个重要的项目。而在发热测试中，绕组温升是一个重要的测试点，通常的家电产品中含有电机、变压器等多个绕组元件，需要测试他们的绕组温升，但通过人工短时间内很难快速地测试多个绕组温升，容易导致测试失败，也无法保证测试结果的准确性，本文结合绕组温升的测试要求，研究并提出了一种智能化的测试方法，可以提高绕组温升测试的效率和准确性，实现绕组温升的智能化采集和数据处理。
家用电器温升的标准测试要求
GB 470 6 .1《家用和类似用途电器的安全第1部分：通用要求》第11章发热要求绕组温升按照电阻法确定，试验开始时，绕组处于室温达到稳定状态，试验结束时的绕组温升推荐用以下方法确定。在断开开关后和其后几个短的时间间隔，尽可能快地进行几次电阻测量，以便能绘制一条电阻对时间变化的曲线，用其确定开关断开瞬间的电阻值，然后通过试验前的电阻值和试验结束时的电阻值使用下列公式计算求得绕组温升。
基本简介：

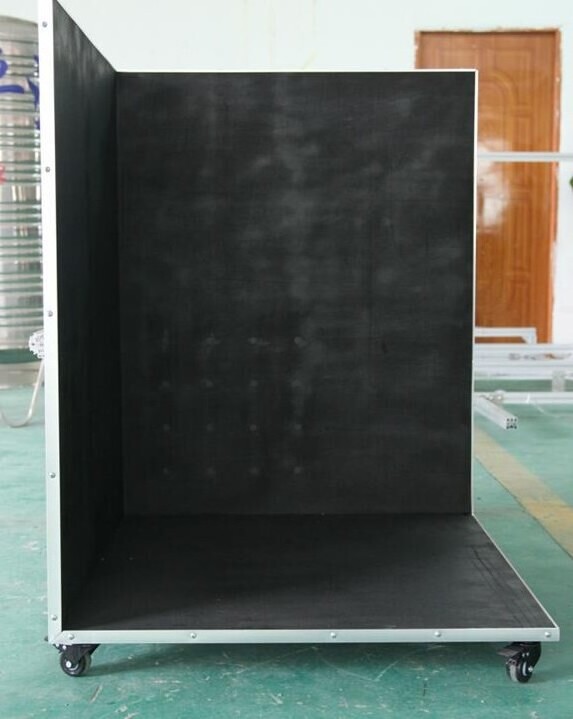

1、测试角是根据国家标准GB4706.1-2005（IEC60335-1:2004)第11章“发热”的测试要求设计制造的。
2、测试角主要用于为各种电工、电器产品的温升测试提供符合标准要求的环境条件进行温升测试．可按实际被测试样品定做不同分布规格、测温点数量及外形尺寸的测试角。
技术参数：
1、尺寸：800X800X800mm
2、热电偶：直径小于0.3mm的热电偶，K型
3、热电偶布置：全部引出在一个接线排上
4、测温铜片：直径15mm,厚度1mm黄铜片
5、测温点数：147点，底部49点，左右各49点
6、测温点布置：100X100mm.
7、胶合板：厚度约20mm胶合板，正面涂无光黑漆，背面贴灰色胶片板
8、活动部分：底部安装4个活动底车轮，总高度约100mm
9、巡温系统需另配（可选配48路巡温表）
