氧弹老化试验机的原理与应用 本仪器适用于电线、电缆、橡胶(塑料、人造革)护套及绝缘层以及其他高分子材料在规定的压力和温度作用下，在氧气和压缩空气的介质中进行老化试验。
根据GB4706.1-2005《家用和类似用途电器的安全 第1部分:通用要求》第22.32条要求，附加绝缘和加强绝缘的结构或防护措施,应使器具内部各个部件磨损而产生的污染积聚,不会使其爬电距离或电气间隙减小到低于第29章中规定的值。
作为附加绝缘来使用的各个天然或合成橡胶部件,应是耐老化的,或是其被放置的位置和设计的尺寸能够在即使出现裂纹的情况下,也不会使爬电距离减小到低于29.2规定的值。
未紧密烧结的陶瓷材料、类似材料或单独的绝缘珠,不应作为附加绝缘或加强绝缘使用。注1:内埋有电热导线的绝缘材料,被认为是基本绝缘,而不是加强绝缘。
通过视检和测量确定其是否合格。
若对橡胶材质的部件有耐老化的要求,就应进行以下的测试。
样品被自由悬挂在一个氧气罐中,氧气罐的有效容积至少为样品体积的10倍,氧气罐中充满了纯度不低于97%的氧气,压力达到2.1MPa±0.07MPa,温度维持在70℃±1℃。
注2∶氧气罐的使用会出现某些危险(除非小心操作)。要采取预防措施来避免由于突然的氧化而产生爆炸的危险。
样品在氧气罐中保持96h,然后将样品从罐中取出,放到室温条件不小于16h,避免阳光直接照射。
试验后,检查样品,不应出现裸视观察到的裂纹。
如有怀疑,进行下述试验来测定陶瓷材料是否紧密烧结。
陶瓷材料被打成碎片,浸泡在每100 g甲基化酒精含1g碱性品红的溶液中。溶液的压力不小于15MPa,并保持一段时间,以使得样品的试验持续时间数(以小时为单位(h))和试验压力(MPa)之积约为180。
从溶液中取出碎片,冲洗,干燥,并打成更小的碎片。检查新的破裂面,裸视不应有任何染料的痕迹。

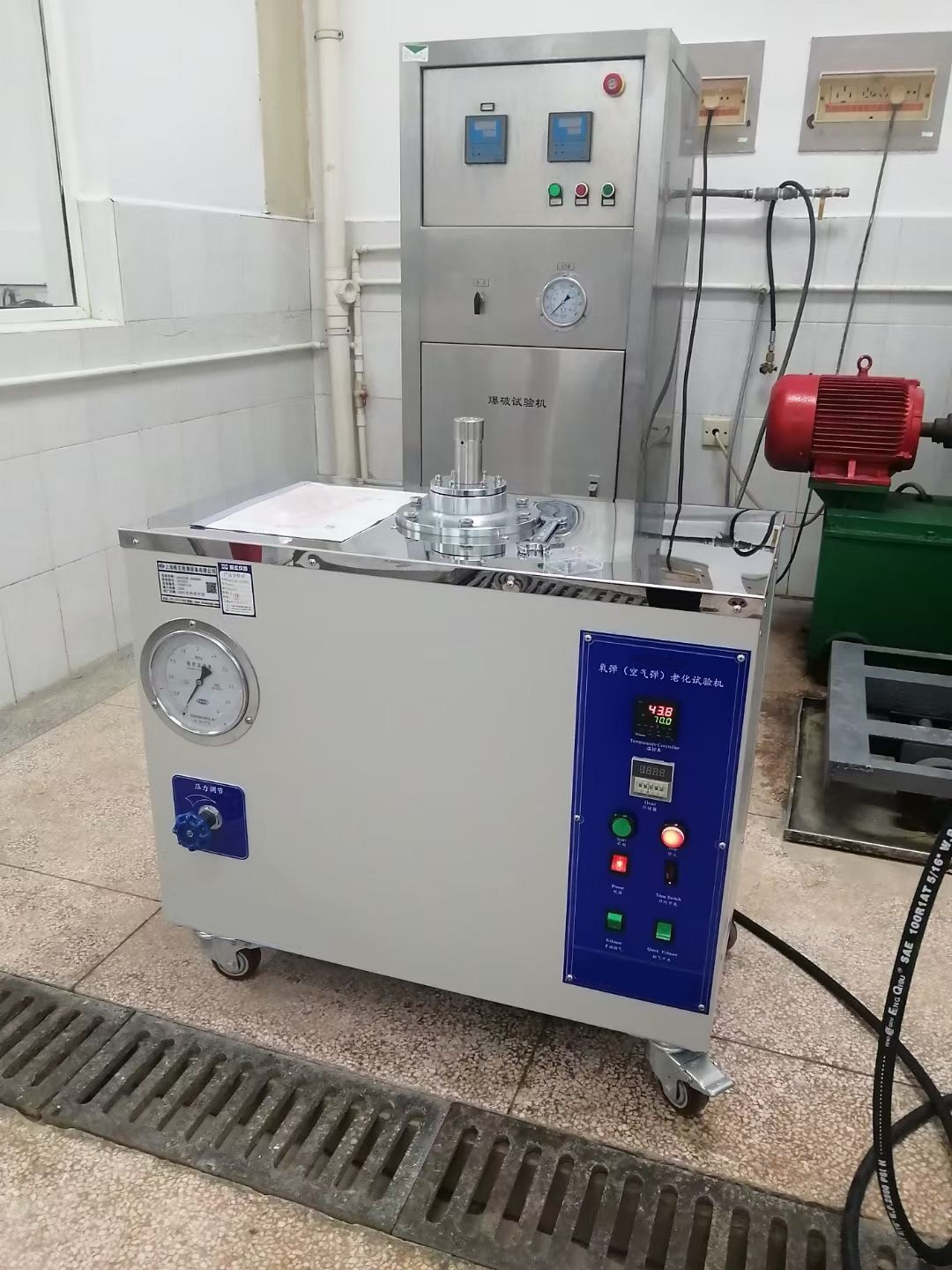

氧弹试验机依据GB4706.1-2005 的 22.32 要求设计制造。本仪器适用于电线、电缆、橡胶(塑料、人造革)护套及绝缘层以及其他高分子材料在规定的压力和温度作用下，在氧气和压缩空气的介质中进行老化试验。
技术参数：
1、最高工作压力：≥2.5MPa;安全爆破压力:2.7～3.3 MPa;。
2、温度自控范围：室温～200℃ 可调;精度：±0.5℃。
3、容积：4000cm³ 。
4、加热器功率：2400W 。
5、温度分辩率：0.1℃; 温度均匀度：1℃。
6、温度控制：数字显示 。
7、温度报警：0～130℃可调 。
8、温度控制：数字显示自动控制。
9、空气弹试验：介质为空气，温度为127℃，压力为0.55MPa。
10、氧气弹试验：试验介质为氧气，温度为70℃，压力为2.1MPa。
11、罐体材料：不锈钢。
12、降压程序：试验结束后试验箱压力≥5min自动降至大气压。
13、 压力表：量程 0～4MPa，最小刻度：0.02 MPa。
试验时间：0.01s～9999h连续设定，试验完成时有蜂鸣报警声音提示。
14、至少在 24 小时内，试验压力可保持在 2.1MPa±0.07 条件内。
