1.能够理解我国电力安全法规的相关规定；
2.能够正确使用并保养高压防护工具；
3.能够严格准确地按照安全操作流程进行电动汽车断电操作；
4.能够熟知企业电力安全规程；
5.能够理解维修设备以及车辆自身的高压防护措施及其原理。
一、设监护人持证上岗高压电气部件的维护和检修作业，建议设立专职监护人。由监护人监督工、量具设备的检查，劳保用品等是否符合要求，也监督作业全过程，并对作业结果进行检查，指挥供电。监护人和操作人要持证上岗。一般来说要持有特种作业操作证一电工作业低压电工作业证。操作人员上岗不得佩戴金属饰物（例如：戒指、手表、项链等），工作服衣袋内不得有金属物件（例如钥匙、金属壳、笔、手机、硬币等）。
二、作业前进行检查
1.检查现场环境，设置隔离，设立警示标识检查现场操作环境，周边不得有易燃物品及与工作无关的金属物品，并在维修车辆周围设置隔离，无关人员不得进入现场。工作无关的工具不得带入工作场地，必须使用的金属工具，手持部分要作绝缘处理。在地面或车辆附近明显位置放置“高压危险”警示牌。
2.检查辅助绝缘用具
（1）绝缘手套选择正确电压等级的绝缘手套（绝等级为1000V/300A以上）。观察绝缘手套的表面是否平滑，应无针孔、裂纹、砂眼、杂质等各种明显的缺陷和明显的波纹。观察绝缘手套是否出现粘连的现象。检查绝缘手套有无漏气现象。
（2）绝缘帽选择正确电压等级的安全绝缘帽，观察绝缘表面有无破损，监督人员和操作人员戴好绝缘帽。
（3）绝缘鞋选择正确电压等级的绝缘鞋。检查绝缘鞋的表面及鞋底有无破损。监督人员和操作人员穿好绝缘鞋。
（4）护目镜选择正确电压等级的护目镜。观察护目镜面有无破损、刮花。目镜的宽窄和大小要适合使用者的脸型。监督人员和操作人员戴好护目镜。
（5）绝缘垫要检查绝缘防护垫表面有无裂痕、砂眼、老化等现象，放置绝缘垫并用兆欧表检测绝缘性能，绝缘值大于500MΩ。
3.仪器仪表的检查（放电工装、万用表、兆欧表）
（2）检查万用表万用表线束和表面应无破损。然后进行校零。
（3）检查兆欧表
三、关闭电源开关，钥匙放在安全处
四、断开低压蓄电池负极线断开低压蓄电池负极线，负极电缆接头用绝缘胶布包好。蓄电池负极桩头用盖子盖好或用绝缘胶布包好。
（图/文/摄：太平洋汽车网问答叫兽）
第一漏电保护器，电动汽车采用漏电保护器进行保护，第二，有高压互锁逆变器密封在高压盒中非专业人员不能拆开，但有的人也会强行的拆开，为防止电机会有高压互锁开关，第三，有高压互锁回路，当整车发生碰撞时，碰撞传感器发出碰撞信号触发断电信号，整个车的高压断电源会在毫秒级的时间断开，第四，电阻检测较高的供电电压对整车的安全提供了更高的要求
1. 新能源汽车高压电对人体的危害有哪些
自从19世纪中期人类发明汽车以来至今，汽车在我们人类的生活中一直都得到了长足的发展，更是成为了我们当今社会中不可缺少的一种重要交通工具。
随着科技水平的提升，汽车的质量以及综合性能都变得越来越符合我们的追求，越来越进步。当下，就有许多的新能源汽车上市，使得汽车也不用仅仅依赖燃油这些有限资源了。
电力的利用一直以来都是人们追求的理想资源，电动车的应用就是最好的证明。然而就在近些年，不少的汽车设计者突发奇想，甚至想到让电力资源也能利用到汽车上。
最近几年，新能源汽车不断地问世，也的确取得了不小的反响。这就使得人们驾驶的汽车不再必须使用燃油、燃气作为燃料了，人们有开拓出一种新型汽车能源。
但是毕竟大多数新能源汽车都在试验阶段，燃油、燃气的汽车还是在主流的位置上。而且据不少专家所言，新能源汽车内部还存在许多不成熟的地方，有许多细节上甚至会存在安全隐患，威胁驾驶人的生命！此言一出，立即引起不少新能源汽车车主的重视。
比如，就有专家指出，新能源的电力汽车会有很大的电磁辐射对我们的身体健康造成影响。 不过对于这种说法，最近也有不少专业人士通过实验给出答案。
根据实验数据显示，大多数的新能源汽车辐射值并不超过20uT，而纯粹的电力资源汽车的辐射值甚至更低，仅在10uT左右。从医学角度讲，低于100uT的辐射值都不会对我们的人体造成辐射伤害，因此这些新能源汽车内部的辐射并不会对我们的健康造成影响。
不过，据相关人员所说，如果我们需要用新能源汽车内部的USB插口进行充电时，最好还是不要坐在汽车里边。因为新能源汽车内部所用的电力都是高压电，一旦发生意外会有很大的安全隐患，如果不慎与接口接触不当，极有可能会触电，从而危及生命，为了避免这种悲剧发生，最好还是要规范的操作的。
新能源汽车由于所用能源不同，自然在注意事项上与大众的燃油汽车也不同，总的来看，在经济效益以及环保效益上，新能源汽车还是值得提倡的，这就要求驾驶人们更要掌握更多的关于新能源汽车的知识。
2. 描述新能源汽车高安全断电七步法
新能源汽车是指采用非常规的车用燃料作为动力来源（或使用常规的车用燃料、采用新型车载动力装置），综合车辆的动力控制和驱动方面的先进技术，形成的技术原理先进、具有新技术、新结构的汽车。
新能源汽车包括纯电动汽车、增程式电动汽车、混合动力汽车、燃料电池电动汽车、氢发动机汽车、其他新能源汽车等。
使用成本低。百公里耗电量的价格是8元左右，跟1升燃油的价格差不多。
2、没有限号。在大城市中普遍限号，新能源没有这个烦恼。
3、行驶稳定，没有换挡冲击。 新能源的变速箱多数是单速变速箱，没有换挡冲击。
4、更加环保。为环保事业做力所能及的贡献
3. 混合动力电动汽车有哪些安全要求
防止与动力电路系统中带电部件直接接触，高电压动力电路系统应满足下列要求（非高电压动力电路系统本标准不做要求）。
a.车辆不得含有暴露的导线、接线端、连接单元。动力电路系统的带电部件，应通过绝缘或使用盖、防护栏、金属网板等来防止直接接触。
这些防护装置应牢固可靠，并耐机械冲击。在不使用工具或无意识的情况下，它们不能被打开、分离或移开。
b.在乘客舱及行李箱中，带电部件在任何情况下都应由至少能提供IPXXD防护等级的壳体来防护。c.发动机舱中的带电部件应设计为只有在有意接近的情况下，才有可能接触到。
d.打开机盖后，与系统连接的部件应具有IPXXB防护等级。e.车辆其他地方的带电部件，应提供IPXXB防护等级。
上述IPXXB和IPXXD防护等级分别是指通过铰接试指、试线与危险部件的接触。f.车辆标志 动力蓄电池包及容易接触的带电部件的防护罩等应清楚地标注图7-3规定的标志，标志应清晰牢固。

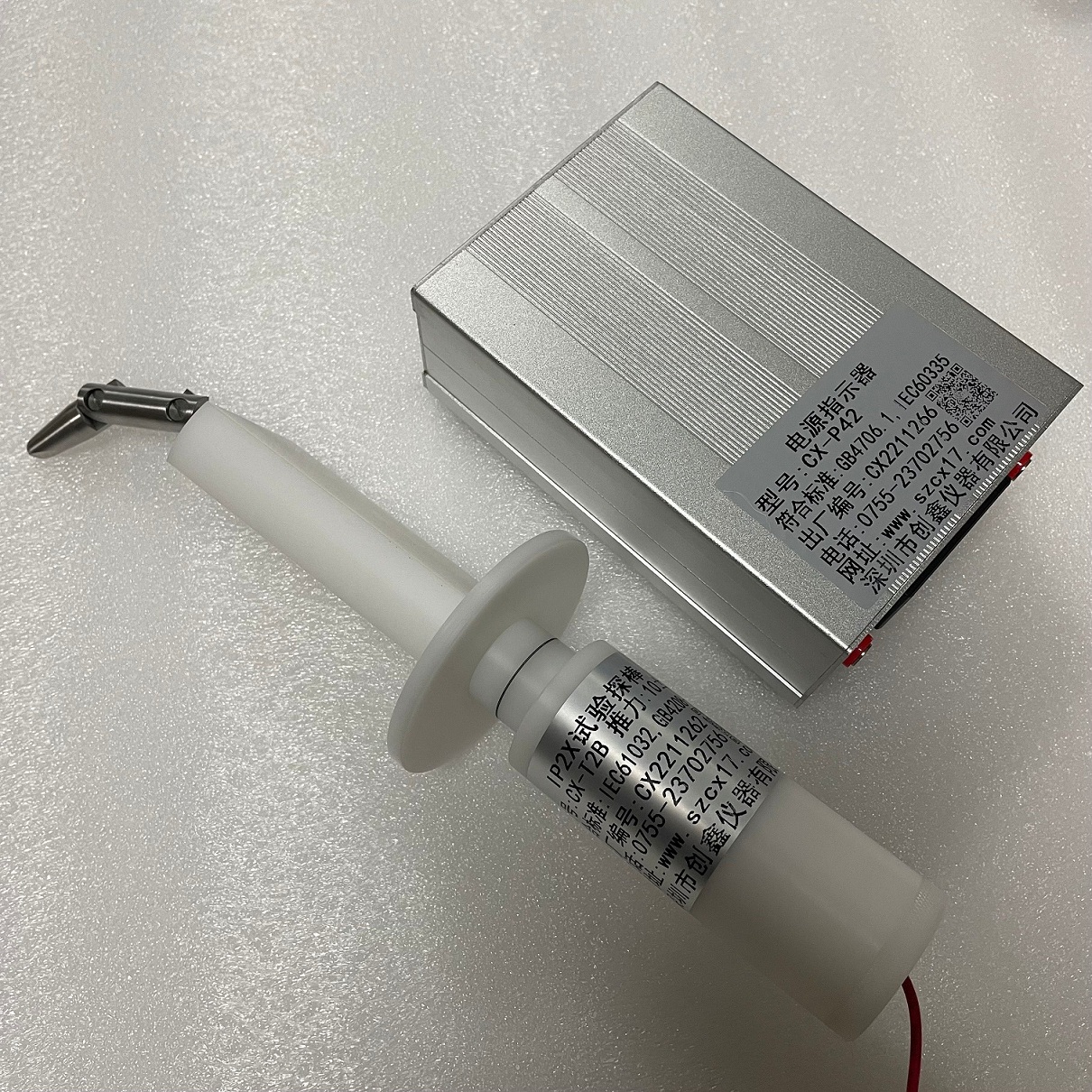

IPXXB防护等级铰接试指
高电压配线绝缘层应统一由橙色和/或橙色套管构成。②院止与动力电路系统中外露可导电部件的间接接触，高电压动力电路系统需满足下列要求（非高电压动力电路系统本标准不做要求） a.所有电气的设计、安装应避免相互摩擦，防止绝缘失效。
b.应通过绝缘的方法来防止间接接触，并且使车载的外露可导电部件电联接在一起，达到电位均衡。（3）动力电路系统和燃料供给系统 燃油系统设计的安装位置及管路应避开温度较高的热源以及动力电路系统等可能产生电弧的地方，尤其不能在一个密闭的空间内。
动力电路系统和燃油供给系统设计的安装位置及线路、管路走向应保证两个系统具有安全距离或保证有效隔离。车辆在各种使用条件下，供油管路与其接头不允许有泄漏。
一旦发生燃油泄漏，设计上应保证绝不允许流到动力蓄电池和高电压电路系统。对于使用汽/柴油之外燃料的车辆，燃料供给系统须满足其相应燃料车辆标准的安全要求。
（4）车辆碰撞的特殊要求 除了按照国家强制性标准的规定进行相关的碰撞试验，满足其相关的要求，混合动力汽车按照《混合动力电动汽车安全要求》应满足下列要求。①乘员保护 进行碰撞试验时应满足下列要求。
a.如果车载储能装置安装在乘客舱的外部，进行碰撞试验中和试验后，动力蓄电池包及其部件（动力蓄电池、蓄电池模块、电解液不得穿入乘客舱内。b.如果车载储能装置安装在乘客舱内，车载储能装置的任何移动应确保乘客的安全。
c.进行碰撞试验中和试验后均不能有电解液进入乘客舱。d.进行碰撞试验中和试验后储能装置不能出现爆炸、着火。
②第三方保护 进行碰撞试验时，动力蓄电池包及其部件（动力蓄电池、蓄电池模块、电解液）或超级电容器等储能装置不能由于碰撞而从车上甩出。③防止短路 进行碰撞试验时，应防止造成动力电路的短路。
混合动力电动汽车的功能安全要求（1）启动程序 应通过一个钥匙开关启动车辆。对于需要外接充电的车辆，当车辆与外部电路（例如，电网、外部充电器）连接时，不能通过其自身的驱动系统使车辆移动。
防止车辆在钥匙开启状态和换挡器在“行驶”和“倒挡”位置时开动车辆。而且，应提供必要的互锁装置，除非换挡器位置选择在“停车”或“空挡''，在任何其他位置时控制器都不能向车辆传输移动的最初动力；启动钥匙只有点火开关在“关''的状态，且换挡装置在“停车''的状态时才能够拔掉。
（2）行驶和停车 车辆应通过一个明显的信号装置提示驾驶员车辆可以起步行驶，这个信号装置可以是GB/T 4094. 2-2005中规定的“运行准备就绪”信号装置。车辆行驶时产生的氢气要求符合GB/T 18384.1的规定。
当车辆处于停车，发动机不工作时，如果车辆仍处于“可行驶”状态，或只通过一个操作动作就可使车辆处于“可行驶''状态时，则应通过一个信号（声学或光学信号）明显地提醒驾驶员。“可行驶”状态：在这种状态，当踩下加速踏板时，车辆可能行驶。
如果车辆装有在紧急情况时（例如，某部件过热）可限制操作的装置，则应通过一个明显的信号通知车辆使用者。当车辆在停车状态以及钥匙开关在“关”位置时，车辆不得自动启动发动机给动力蓄电池充电。
需要外部充电的车辆，车辆充电时氢气测量及要求应符合GB/T 18384.1的规定。（3）手动开关 应配备一个手动开关来断开车载动力电源（例如，动力蓄电池）o当车辆因维修保养或故障，不能确保高压系统绝缘时，该开关能够切断高压动力电路系统。
混合动力电动汽车的故障防护要求混合动力汽车非特有的系统和部件出现故障应同内燃车辆一样处理；电气连接件任何不期望的断开都不应导致车辆产生危险。当电流过大时，应使用一个电路保护器、切断装置或熔断器断开动力电路。
本文源自新能源纯电动汽车网，新能源纯电动汽车网主要为大家分享电动汽车价格、电动汽车品牌、电动汽车排名、电动汽车技术、电动汽车保养知识等，新能源纯电动汽车网是陆地方舟旗下的电动汽车资讯网站，十多年专注致力于新能源汽车资讯分享及电动汽车技术研究。

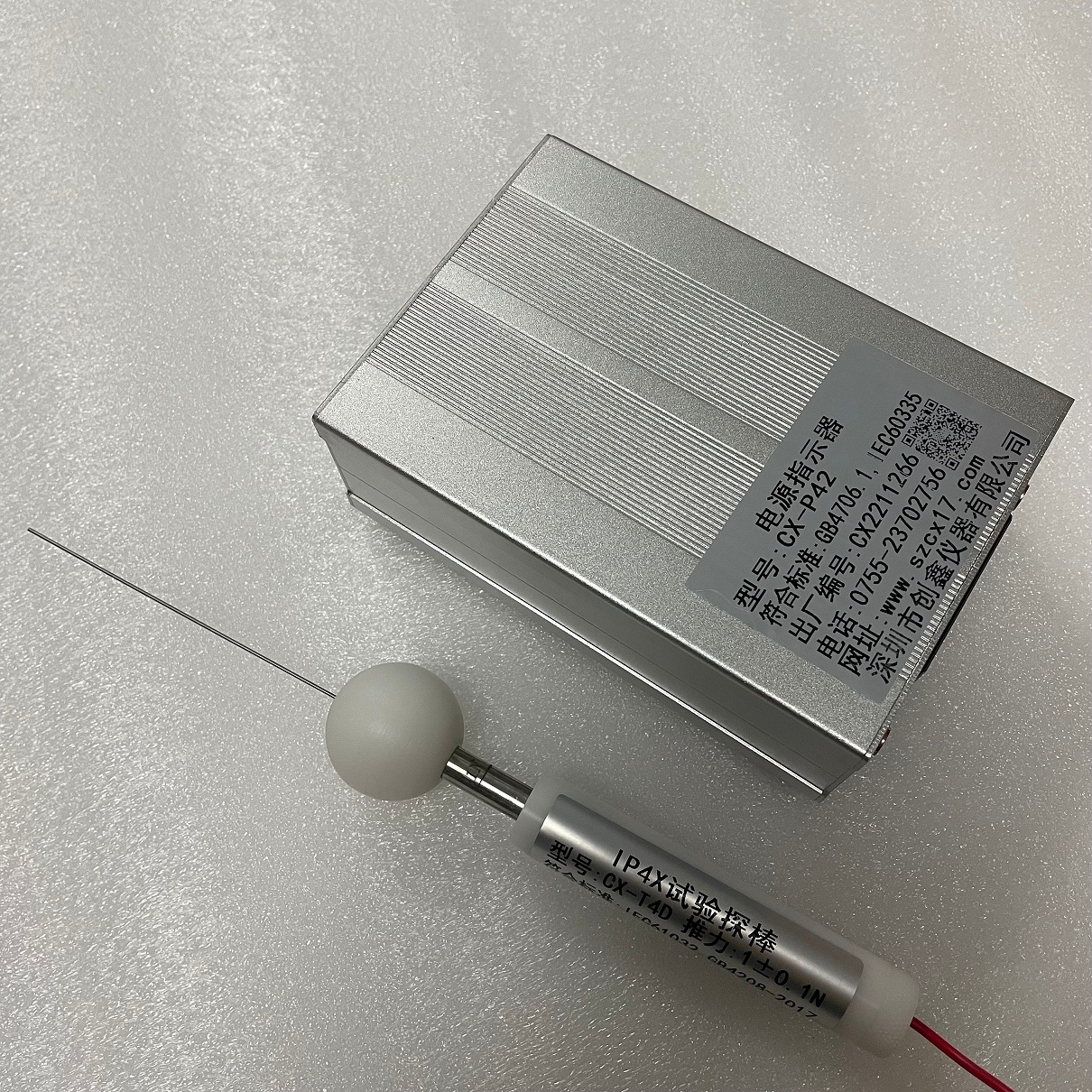

PXXD防护等级试验线
4. 新能源汽车的高压线是越粗越好,还是越细越好
我们都知道在新能源汽车充电桩领域，线束一般可以分为两个类别：1、以电动汽车内部为代表的线束，包扩高压线束与低压线束可以归类为一个类别；2、以充电桩线束可以归类为另外一个类别。
那么它们之间的区别在那里呢？ 经过我不懈的努力终于找出它们之间的几个区别点，分别如下：一、敷设不同线束敷设一般是指线束从配电箱出来以后到达用电设备或另一个配电箱的走线方式。线束敷设方式是根据不同环境条件性质而变化的。
汽车高压线束属于固定敷设，只是个别点静态弯曲半径很小；充电线束属于移动敷设，动态弯曲半径小。 二、耐热不同汽车高压线束耐热越高越好，耐热越高，载流量越大，所以起步就是125度，高的有180度（硅橡胶），200度（氟橡胶）；充电线束一般暴露在外部，不能太热，最高不要超过70度，否则会造成烫伤。
三、对EMI要求不同首先介绍一下EMI、EMC。电磁兼容（EMC）是对电子产品在电磁场方面干扰大小（EMI）和抗干扰能力（EMS）的综合评定，是产品质量最重要的指标之一，电磁兼容的测量由测试场地和测试仪器组成。
汽车高压线束为了不影响车内通信控制功能，对EMI要求很高，必须符合汽车的EMC标准；充电时车是停下的，充电线束不需要满足汽车的EMC标准，只需要满足相关环境的EMC标准，如加油站，住宅小区的有关标准。四、保护措施不同汽车高压线束周围要采取必要的保护措施；充电线束没有保护措施，要承受各种冲击和紫外线暴晒。
五、物理性能要求不同汽车高压线束需要符合汽车的耐磨要求；充电线束要符合移动线束的抗碾压要求。六、耐化性能不同汽车高压线束要耐受汽车上能接触的各种液体；充电线束要耐受汽车外生活环境的各种液体。
七、尺寸要求不同汽车高压线束受空间限制，对尺寸要求严格，要求尺寸越小越好；充电线束没有尺寸限制，可以做的更粗更大。八、颜色要求不同国际上规定汽车高压线束的颜色为橙色；对充电线束颜色没有要求。
九、线束芯数不同汽车高压线束为了便于敷设，通常以单芯为主；充电线束通常是一根多芯综合线束，既有高压主线，又有地线，还有低压信号线，甚至还有通信双效线（CAN）。十、国际标准不同汽车线国际标准由ISO组织负责制定；充电线国际标准归IEC组织负责制定。
【太平洋汽车网】新能源汽车综合车辆的动力控制和驱动方面的安全考虑，作业前需进行高压断电。在新能源汽车全部停电或部分停电的电气设备上工作，必须完成下列措施：（1）停电；（2）挂锁；（3）验电；（4）放电；（5）悬挂标示牌；（6）装设遮栏；（7）有监护人。
高压安全防护要求：
1、维修技师必须佩戴必要的安全防护用品，如绝缘鞋、绝缘手套、护目镜、安全帽等，其电压等级必须大于需要测量的最高电压。
2、使用前必须检查绝缘手套是否有破损、破洞或裂纹等，为确保安全，绝缘手套应完好无损。
3、使用前必须检查手套、绝缘鞋等防护用品，不能带水进行操作，确保安全。
4、维修车辆时，必须设置专职监护人一名，由监护人监督维修，工作职责为监督维修的全过程：包括维修技师组成、工具使用、防护用品、备件安全保护、维修环境警示牌是否符合要求。
5、检查维修开关的接通和断开。
6、负责对维修过程中的安全维修操作规程进行检查，在进行较复杂或较危险的作业时，监护人要按安全维修操作规程指挥操作，维修技师在做完一个操作后要告知监护人，监护人要在作业流程单上做标记。
7、监护人要认真负起责任，确保维修过程中的安全，避免发生安全责任事故。
8、监护人及维修技师应具备中级以上电工证，必须有丰富电器维修经验，经考核合格后方能上岗。
9、严禁未经培训的人员进行高压部分检修，禁止一切带有侥幸心理的危险操作，避免发生安全事故。
高压断电安全注意事项：
1、当电源档位位于“ON”挡时，严禁插拔维修开关手柄和壳体上的接插件。
2、车辆处于充电状态时，不得将维修开关手柄和壳体上接插件拔出。
3、严禁在无维修开关手柄的情况下，将液体、固体倒入维修开关的插针孔内。
4、严禁在维修开关插针孔内有液体、固体的情况下插入维修开关手柄。
5、严禁在无维修开关手柄的情况下，用其他导电金属代替。
6、严禁在无维修开关手柄的情况下，将手指直接伸入维修开关的插针孔内，防止触电。
