IPX4与4K淋雨试验的区别

文章来源：创鑫仪器    时间：2023-09-06 22:34:16

 IPX4
方法名称：溅水试验；
a．摆管式溅水试验
试验设备和试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm ，样品台不旋转。
试验条件: 水流量按摆管的喷水孔数计算,每孔为0.07L/min ；喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°，共约360°。每次摆动(2×360°) 约12s 。
试验时间：与上述第（3）条IPX3 之a 款均相同 (即10 min) 。
b．喷头式溅水试验

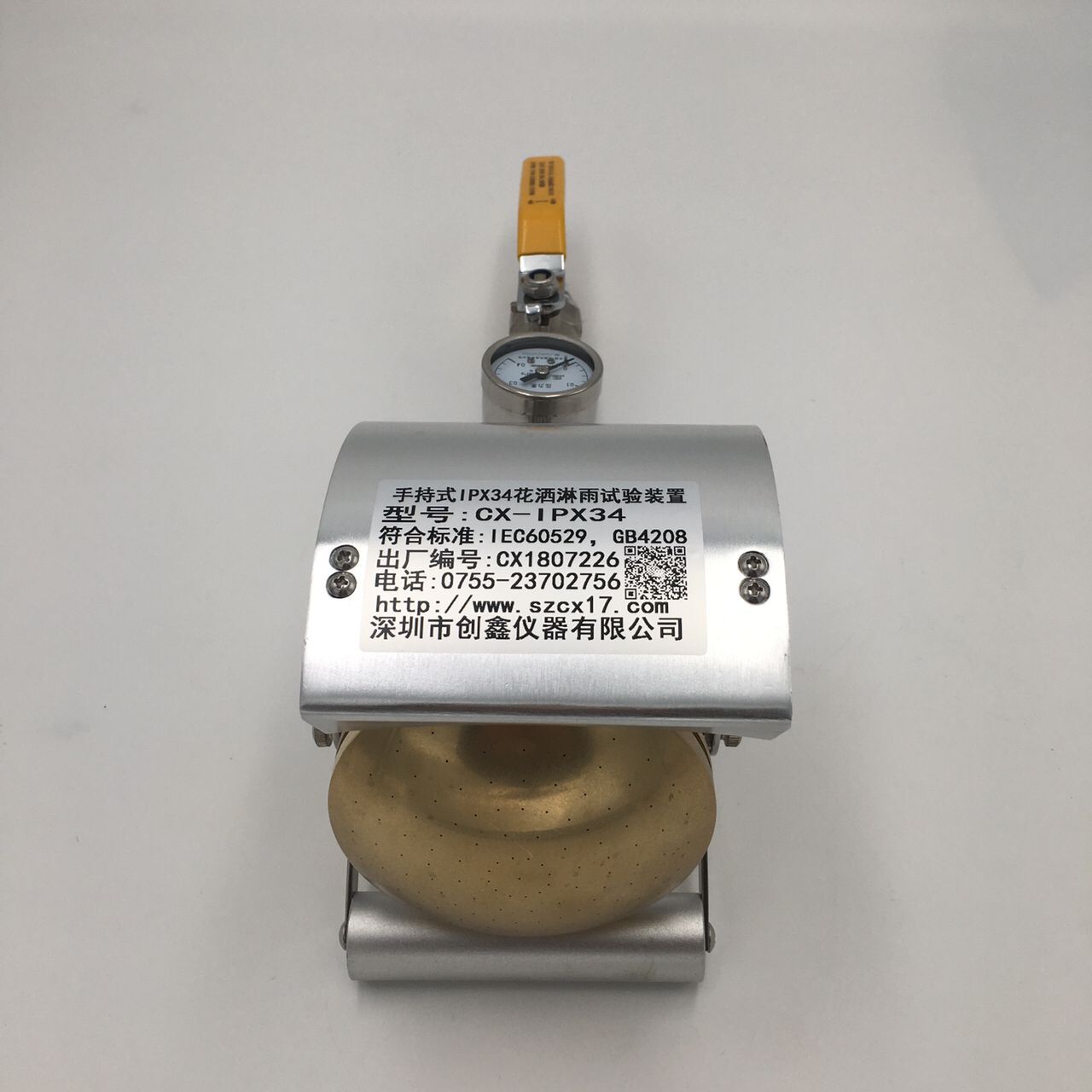

试验设备：手持式淋水溅水试验装置，
试样放置：设备上安装带平衡重物的挡板应拆去，使试验顶部到手持喷头喷水口的平行距离在300mm 至500mm 之间。
试验条件：试验时应安装带平衡重物的挡板，水流量为10L/min 。

试验时间：即按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少5min 。

 IPX4K
试验名称:加压摆管淋雨试验
试验设备：摆管式淋雨试验
试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm ，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算,每孔为0.6±0.5 L/min 。喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°，共约360°。每次摆动(2×360°) 约12s 。
试验压力：400kPa

试验时间：试验5min后样品旋转90°

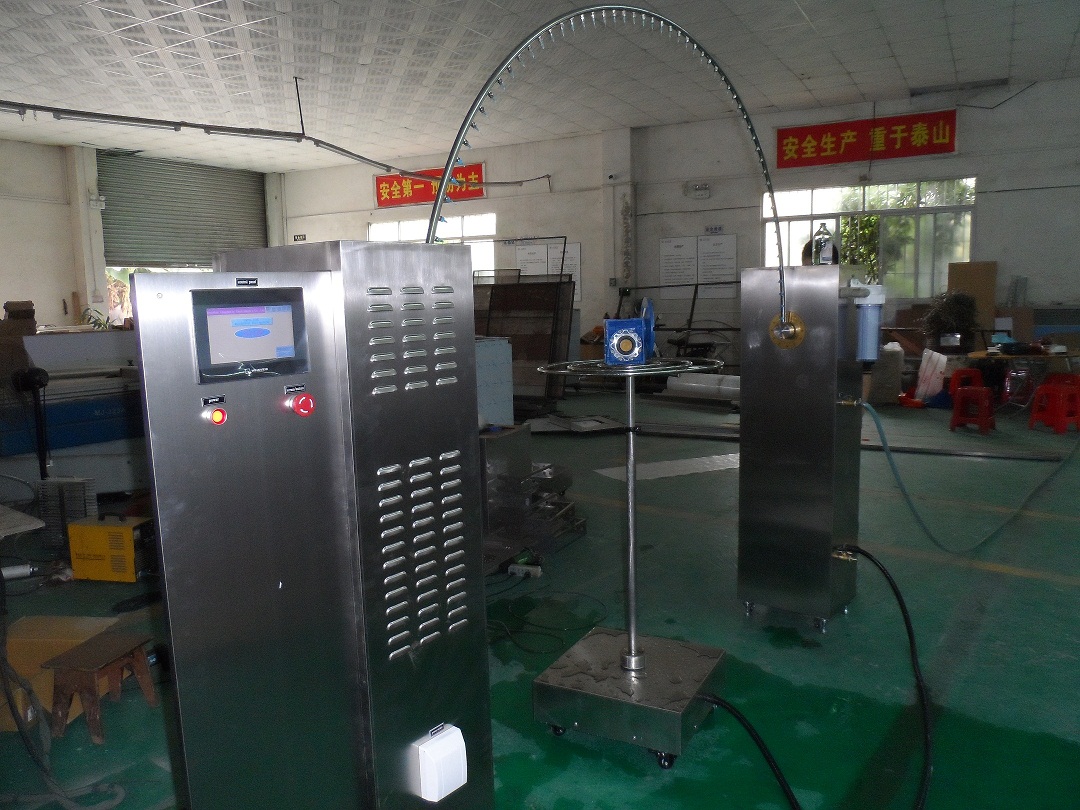

ipx4k防护设备又可以叫ipx4淋雨试验箱、ipx4k摆管淋雨试验箱等，它通过利用摆管式的淋水方式，来对产品进行防水检测。

ipx4k防护设备是表示什么意思呢？其实ipx4k防护是表示该仪器对产品进行4级防水等级测试，表示防溅水，向外壳各个方向溅水，产品使用不受影响。而其中k是表示一个带有增压的功能，使在测试的时，压力会变强。

ipx4k防护设备的测试要求是直径0.4毫米；流量是6L/分钟±0.05；摆管角度是350度；摆管摆动速度是350度 来回12秒。要注意的是流量与摆管的大小、开孔数的个数息息相关。

注：喷淋管有121个直径为0.5mm的孔；
-- 中心1个孔
-- 核心区2层（每层12个孔，30度分布）
-- 外圈4圈（每圈24孔，15度分布）
-- 可移动的罩盖

喷淋管应用铜锌合金（黄铜）制成。
