文章来源：创鑫仪器 时间：2023-05-13 16:04:40
|

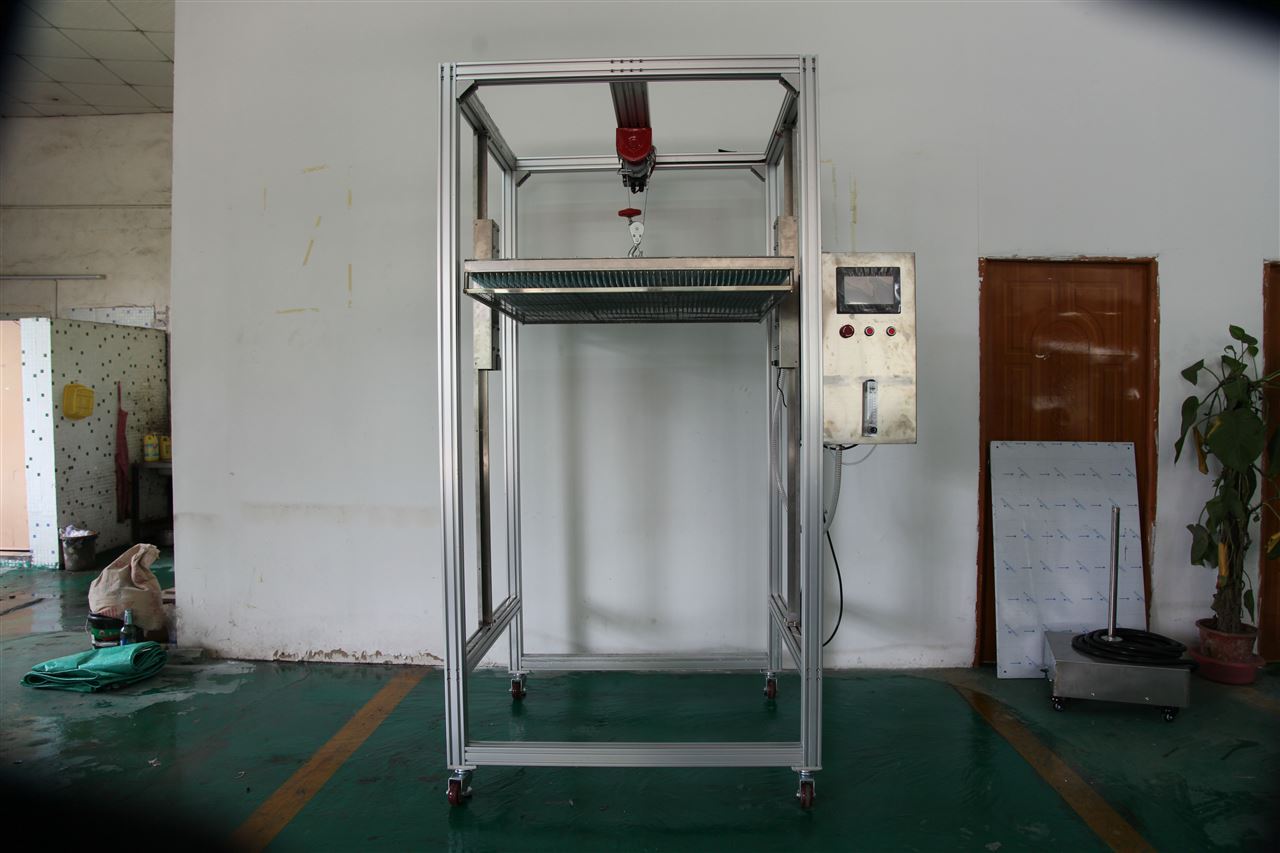

IPX1淋雨试验房,滴水试验装置主要用于考核电工电子、机房机柜、汽车部件产品外壳、密封件在防水试验后，或者在试验期间是否能保证该设备及元器件良好的工作性能及试验后的状态。同时产品在运输过程或使用中可能受到侵水的影响，为产品技术标准提供引用依据。 适用以自然条件为基础所进行的人工淋雨试验，不考虑试件的高温及雨水温度温差所引进的大量进水。 淋雨试验房模拟自然界的中雨至特大暴雨的雨水环境。 淋雨试验房能够连续运行至少一周。 淋雨试验房配备工业风扇，模拟自然界中刮风的现象。 |
|
|
试验标准 |
GB/T4942.2/93 （外壳防护等级(IP代码)） GB/T 2423.38-08 （电工电子产品环境试验-----水试验方法） GJB 150.8A-2009 军用装备实验室环境试验方法 GB4208-2008 GB 4208-2008 外壳防护等级(IP代码) GB7000.1-2007、GB12085.6-1989《低压电器外壳防护等级》 IEC60529:2001 |
|
使用条件 |
1）保证设备正常使用性能的环境条件：环境温度：≤45℃。 2）周围不应有高浓度粉尘、易燃易爆气氛存在。 3）电压AC 380V±10V；频率 50Hz±1%；三相五线制。 4）地面承重及要求：场地地面承重要求≥2000kg/㎡（针对楼上场地，非常重要），地面要求平整。 5）通道要求：按技术方案书中试验箱外形尺寸能够通过。（非常重要） 6）满足设备装机容量等一切要求。
|
一、IPX1,滴水试验装置技术指标
|
序号 |
项目 |
内容 |
|
|
1 |
滴水盘 |
滴水盘高度升降范围 |
600～2600mm |
|
滴水盘针头孔径 |
直径：1.0 ㎜ |
||
|
水滴直径 |
0.5～4.5mm（随流量变化而变化） |
||
|
滴水盘孔位分布 |
网格线状20mm～25.4mm间隔 |
||
|
滴水盘高度 |
300mm |
||
|
滴水盘尺寸 |
2000mm×2000mm |
||
|
降雨量 |
大暴雨-特大暴雨 105.0 - 169.9mm |
||
|
2 |
圆形转台 |
转台尺寸 |
直径1800mm |
|
转台转速 |
1r/3min (可调) |
||
|
转台承重 |
＞1.5t |
||
|
转台轨道 |
