电子产品IP等级试验标准与常用测试仪器设备

文章来源:创鑫仪器    时间:2023-05-11 17:39:27

什么是IP测试: IP码广泛用于表示电气设备的防水、防尘性能的强度,IP是国际保护的缩写,IEC 60529中定义的IP代码将防止外来物质(包括钢球、铜丝、灰尘和水)进入机电产品外壳的保护程度进行了分类。

额定值分为两组:一组用于异物和灰尘(即固体),另一组用于液体(如水),每个评级都以“IP”开头,代表入口保护,“IP”之后的第一个数字与异物和灰尘进入的评级有关。第一个数字(0到6)显示的级别的保护外壳的进入提供了坚实的对象(如工具、电线、手、手指或灰尘)


第二个数字是指防止液体进入,当解决这两种污染物中的任何一种时,剩余的类型用X标识。例如,IP1X属于防止外来物体和灰尘进入的等级1,而X表示进入液体的等级不是给出,请注意,X不表示零保护。第二位(0到8)表示的保护外壳内的设备对水的入口,例如,IP54表示对固体物体进入的防护等级为5,对液体进入的防护等级为4。



IP代码的第一个数字第一个数字表示防止固体对象进入的保护级别:

0、无特殊保护

1、保护50毫米或更大的固体物体,例如,用手意外接触

2、防止12.5 mm或更大的固体物体,例如手指。

3、防止2.5 mm或更大的固体物体(工具和电线)。

4、针对1 mm或更大的固体物体(工具,电线和小电线)进行保护。

5、防止有害粉尘进入。6、完全防尘。

电子产品IP等级试具



IP代码的第二位数字:

0、没有特殊保护。

1、防止垂直落下的水滴。

2、与外壳垂直方向成15°角,水滴滴到外壳无影响。

3、水或雨水喷雾落下,与垂直方向成60°角没有影响。

4、防止从各个方向溅水。

5、从各个方向对着低压水射流(12.5L / min)进行保护。

6、用水(100升/分钟)临时浸水环境,例如船坞甲板。

7、短时间放入1m深水的影响。

8、在一定的压力下长时间浸水(例如,放入水深1.5米环境1小时)或者从多个方向通过指定的旋转喷嘴以15升/分钟的速度喷射热水(80°C)30秒。

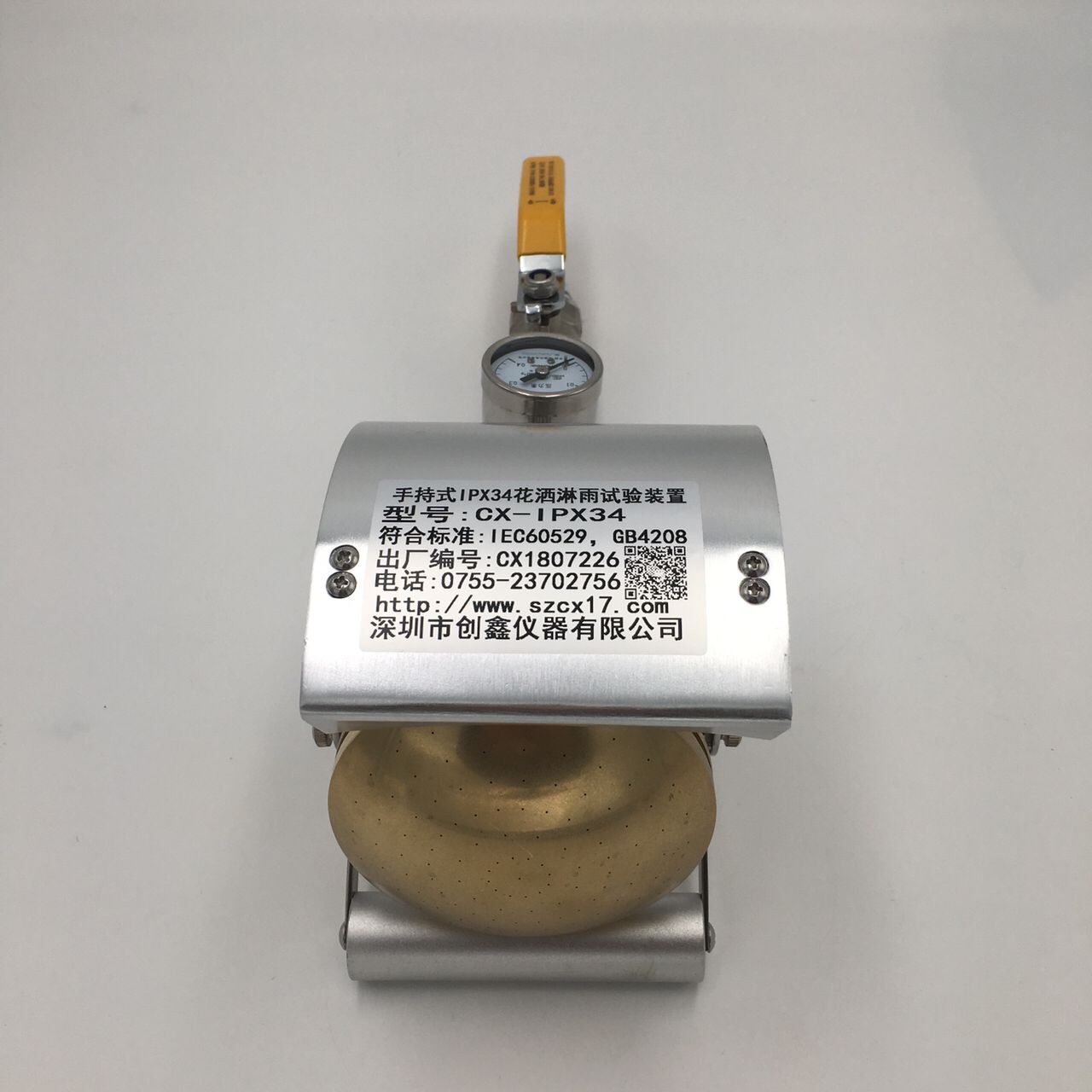

电子产品IP防水试验设备


IP防护检测通常采用的标准如下:

1、IEC标准:IEC 60529:1989+AMD1:1999+AMD2:2013

2、EN标准:EN 60529:1991+A1:2000+A2:2013

3、GB标准:GB/T 4208-2017
