一、国际防护等级代码（IP代码）
IP代码是一种编码系统，用于指示外壳提供的保护程度，以防止接触危险部件、穿透异物、渗水，并提供与上述保护相关的附加信息。该代码由IP字母组成，后跟两个数字，有时还有一个或两个提供额外信息的可选字母。如果由于不需要或不知道其中一个数字的保护程度而没有具体说明，则用X代替
（一）代码的布局
（二）各部分含义
1、第一个数字
第一个特征数字同时表示：
1）通过防止或限制人体的一部分或一个人拿的物体的进入，保护人们免受进入危险部位的伤害。
2）保护材料免受外来固体的渗透。
第一个数字的值可以在0到6之间，较高的值表示对较小尺寸的固体的保护更大。分配给第一个特征数字的数值的含义在表1中给出。
表1 第一个特征图所示的保护程度
2、第二个数字
第二个特征数字表示外壳提供的保护程度，以防止因渗水而对设备产生有害影响。分配给第二个特征数字的数值的含义在表2中给出。
表2 第二个特征数字所示的防水程度
具有第二个特征数字7或8的外壳被认为不适合暴露在水喷流中，例如表5和6所示的外壳，因此，满足这些保护等级（7或8）的外壳必须带有双重标记，表明它们是否也对较低等级做出反应，例如：IP X5/X7、IPX5/X8等。

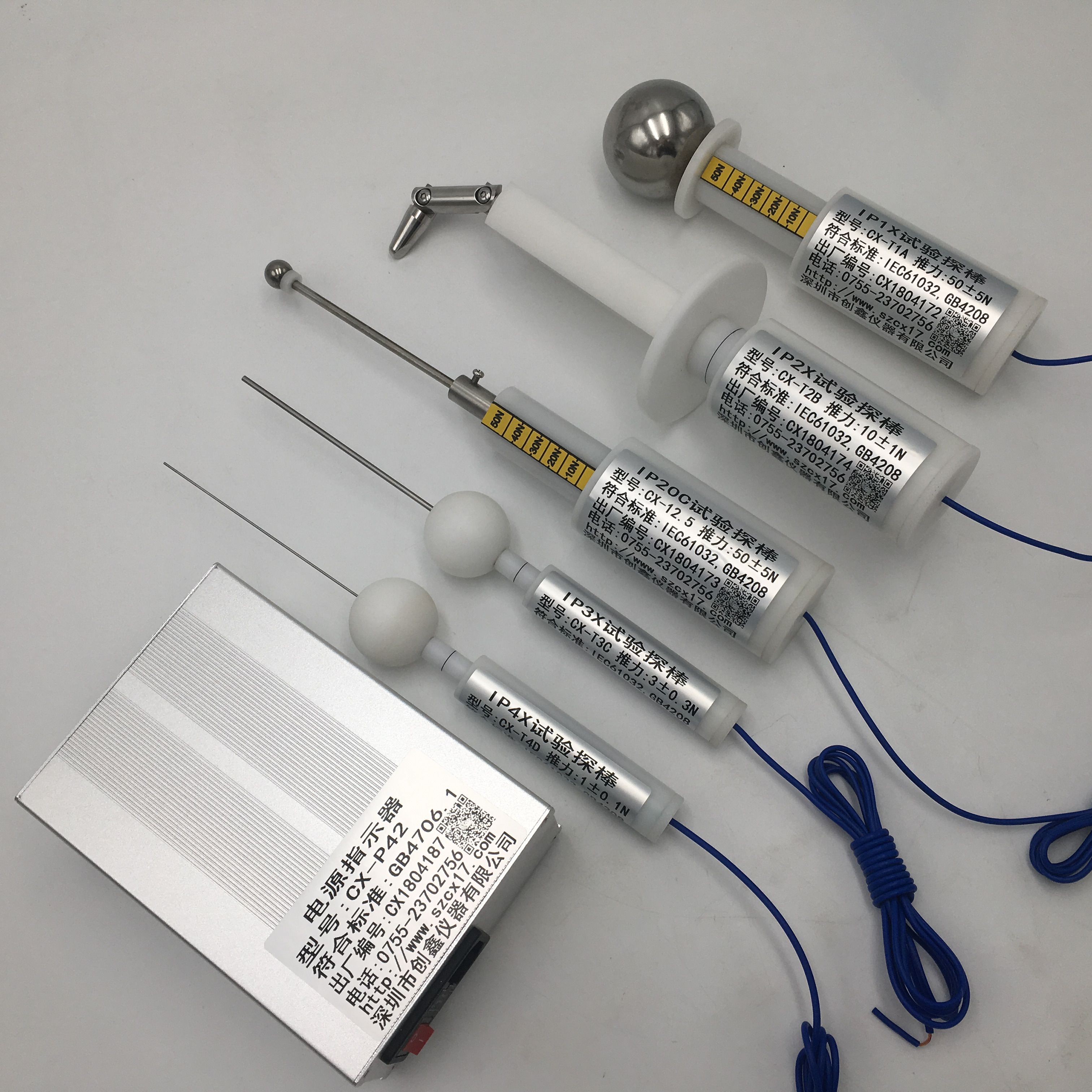

3、防止进入附加字母所示危险部件的保护程度
可选的IP代码的附加字母提供了有关保护人员免受接触危险部件的程度的补充信息。它的使用保留了这样的假设，即用于对进入危险部分的有效保护比第一个数字所指示的保护更有效，或者当第一个数字被X取代时。用代码A、B、C、D表示，其含义分别对应于表中1、2、3、4，但与第一个特征数字不同，该数字提供了有关外壳如何防止固体渗透的信息，提供有关某些物体或身体部位可接近外壳内部危险部位的信息。
如果不能保证外壳满足所有较低的保护等级，则不能用额外字母表示的保护等级来指定其防护等级。
表3.附加字母所示的接触危险部件的保护程度说明
4、补充字母
补充字母也具有可选性，表明产品符合特定条件，在任何情况下都必须满足适用的基本安全标准的要求。当处理补充字母时，它们位于最后一个特征数字之后，或者在添加了补充字母的情况下，它们位于补充字母之后。对于电气开关设备和控制面板，只使用补充字母W，该字母表示通过与第二个特征数字不同的方式验证的防风雨保护，并且很难应用于大型材料。
二、电气材料外壳对外部机械冲击的保护程度：IK代码
IK代码显示了外壳为电气材料提供的免受外部机械冲击的保护程度。
IK代码由字母IK组成，后跟一个介于0到10之间的数字，用两个数字（00到10）表示，这表示外壳在不发生危险变形的情况下可以承受的特定冲击能量的抵抗力。分配给数字的数值的含义见下表。
表5.IK代码与撞击能量之间的对应关系。
保护程度适用于整个外壳。如果该外壳的某些部分具有不同的保护等级，则必须单独说明。
