SJ/T 11210-1999石英晶体元件参数的测量 第4部分：频率达30MHz石英晶体元件负载谐振频率fL和负载谐振电阻RL的测量方法及其他导出参数的计算

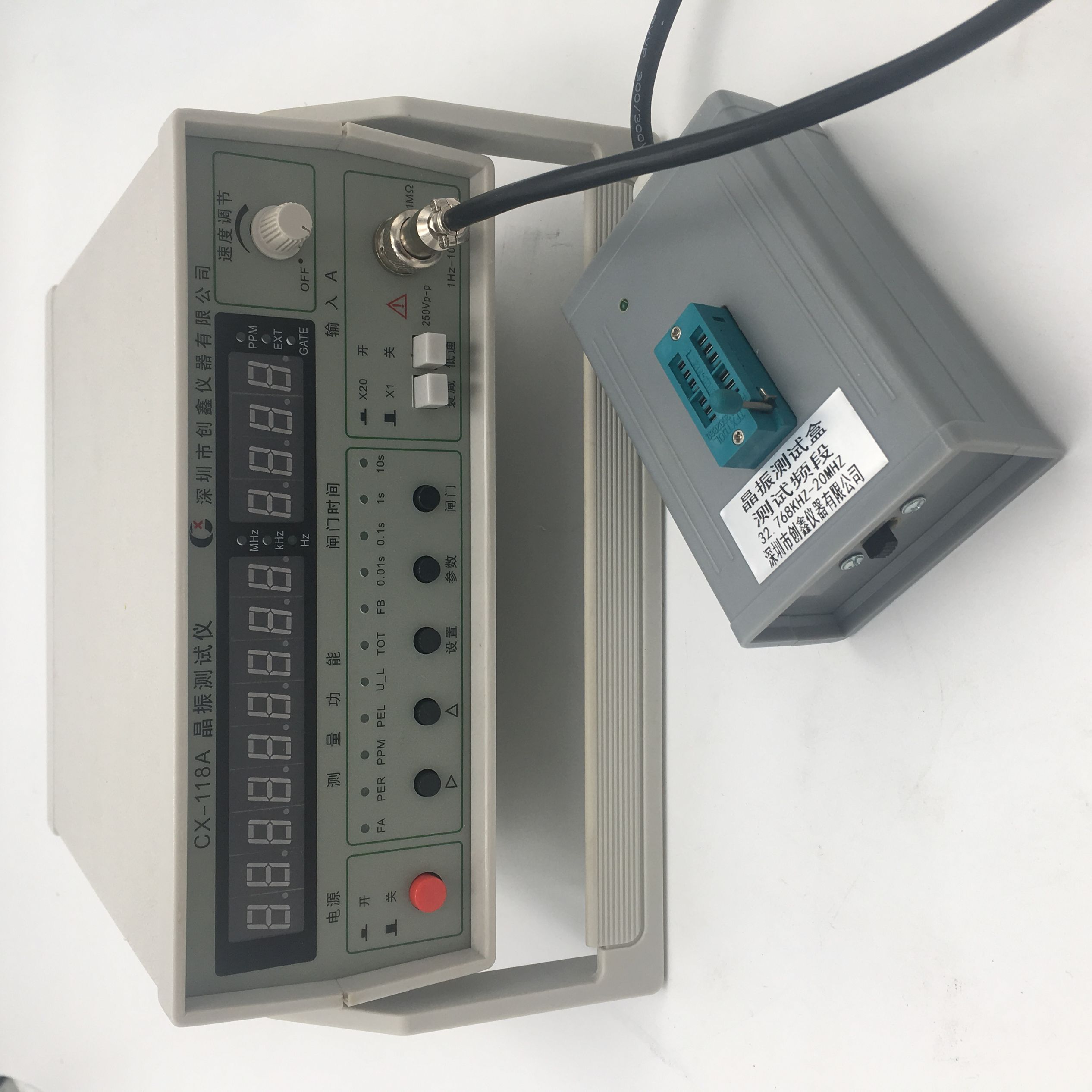

实际应用中32.768khz一般是用CX-118A晶振测试仪
产品简介：
二、主要技术指标：
一、CX-117A是高***的晶振测试系统，采用微处理器技术，实现了智能化测量。本系列仪器采用倒数计数技术实现等精度测量。它测量精度高，灵敏度高，速度快，闸门时间可选；具有频率测量、周期测量、PPM测量、分档测量、上下限测量、累加计数等功能；中心频率（标称频率）F0、分档值Pr1 ～Pr8 (ppm) 、上限频率FU 、下限频率FL可任意设定并能存储。该机前置电路有低通滤波器、衰减器等。特别适合晶体行业、邮电、通信、广播电视、学校、研究所及工矿企业的生产和科研之用。。
具有PPM测量功能，预置频率F0可任意设置。该功能特别适合于晶体振动器生产企业，测试结果显示直观。
主要功能：频率测量，PPM测量，周期测量，数据累计 ，功能设定
频率测量范围： 0.1Hz — 100MHz
频率测量灵敏度：30mv
PPm测量：3KHz — 100MHz
PPm测量精度：≤1 PPm （1×10-6）
（可扩展0.1PPm ， 0.01 PPm）
中心频率：0 Hz — 100 MHz任意设定
误差设置范围设定：± 1 — ± 999 PPm任意设定。
闸门设置：四档 ，0.01s、 0.1s、1s三档固定，
1档闸门1ms — 10s可设，
每1mS为一阶梯任意设定。
周期测量范围：100 ms — 10 s
晶振稳定性：5 ×10-7 / 日

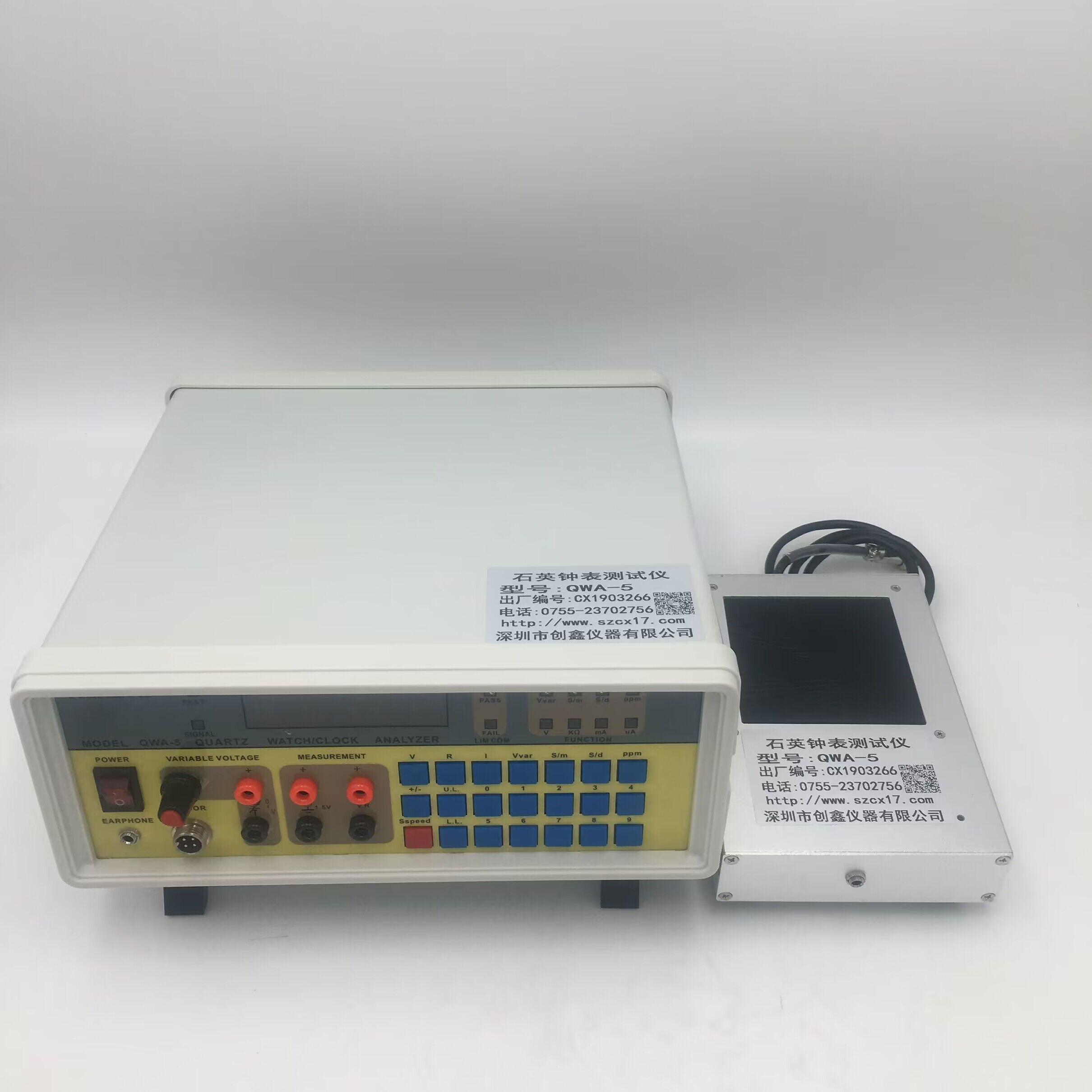

32.768khz是用在手表或钟表上，那CX-118A晶振测试仪就不适合使用了，就得用另一款感应式的CX-QWA-5这款
石英钟测试仪QWA-5A过秒仪是目前与国外产品同档次的多功能手表测试仪，具有很强的抗干扰能力和功能、、高可靠性等特点，以石英钟表测试为主，还可以测试机械手表的日差。仪器采用液晶屏数码显示；可测试石英钟表的日差、月差、功耗电流；可测试石英钟表机芯的的日差、月差、功耗电流；可测试电池电压、线圈电阻等参数；可提供0~3.5V的电压输出为石英钟表供电；具有步进电机测试、蜂鸣器测试、测试周期选择、电阻测量等功能，适用于各类要求较高的石英钟表生产和维修企业。
◆ 石英钟测试仪QWA-5A过秒仪可以测量钟表的日误差,月误差以及用PPM显示的钟表及表晶的误差,探棒型附机的探棒适用于各种成品和半成品的测试.
◆ 石英钟测试仪QWA-5A过秒仪具有很高的可靠度和稳定度,适用于各式各样的生产环境,能在较宽的环境温度下保持稳定度在0.5PPM以内.
◆石英钟测试仪QWA-5A过秒仪时间精度测量
S/D每日快（+）或慢（-）若干秒S/M每月快（+）或慢（-）若干秒
PPM相对于标准频率32768Hz百万分之几的误差。
此三种方式可以依个人需求转换
本时钟晶体内部时基为TCXO10MHz，度优于0.5PPM，加选OCXO，精度优于0.05ppm
◆QWA-5石英钟表分析仪石英晶体精度测量
此测试可以确定石英晶体（32,768Hz）好坏及性，测式程序如下：
1、 将附机上ANALOG/DIGITAL开关置于DIGITAL。
2、将石英晶体插于附机上之插座内。
3、 看讯号指示灯是否亮着，若明亮则石英晶体是好的，若不亮或时亮时暗则表示石英晶体是坏的。
4、 如石英晶体在动作中，按SPEED键，选择到FAST（快速测量），FAST灯亮。
5、 按PPM键（即单位选至PPM）并读取显示上之值。
◆石英钟测试仪QWA-5A过秒仪指针式钟表测试
指针式钟表，是指有秒针且每秒钟动一次的钟表，测试程序如下：
1、机上ANALOG/DIGITAL开关置于ANALOG
2、将待测表置于附机之感应区，并稍稍移动待测物直至讯号表上的指针稳定的每秒来回摆动一次。
3、按SPEED键，此时显示屏会显示数字（若不显示，则表示是快速测试，FAST灯会亮，此时请再按一次SPEED键，即变为慢速测试，显示屏会了现数字），若显示数字为10 5。，表示此时，测试速度为10秒， 数字“5”表示为单位秒的“S”（SECOND），而非“5”，继续进行下一步。
4,从显示屏上，读取测量值，“+”表示表快了，“-”表示表慢了。
◆QWA-5石英钟表分析仪数位式石英钟表测试
所谓数位式石英表，是指没有秒针的钟表（包括电子表）。测试程序如下：
1、 将附机上ANALOG/DIGITAL开关置于DIGITAL
2、 将待测表置于附机上之感应区。
3、 测试速度可选择FAST，亦可选择10秒。
4、 按S/M，S/D，PPM，选择适应的测量单位 。
