可程式划痕试验仪的操作界面

文章来源：创鑫仪器    时间：2023-03-01 11:45:32

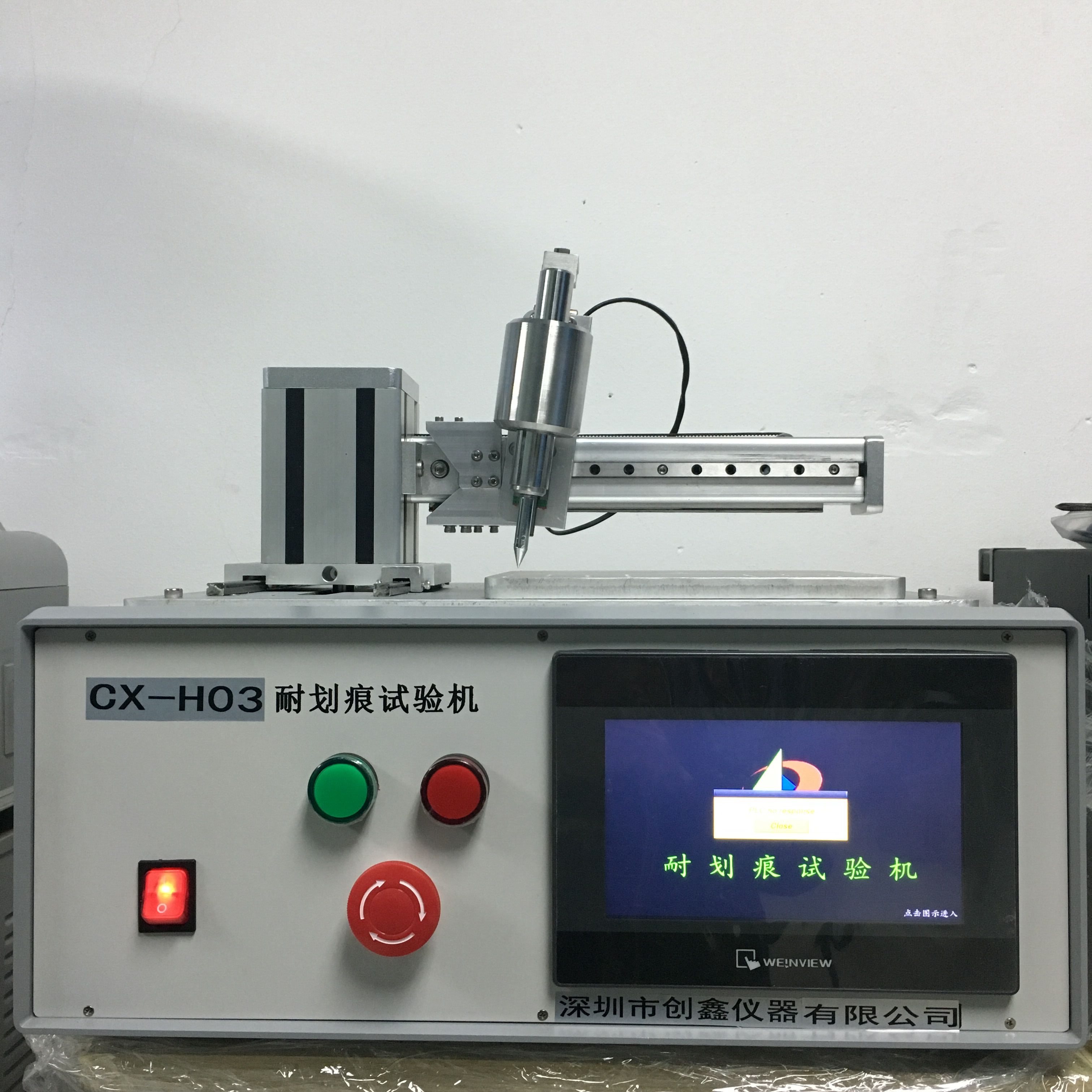

划痕实验仪是根据标准GB 4706.1-2005/IEC 60335.1-2004《家用和类似用途电器的安全 第1部分：通用要求》第21章第2节要求设计制造的专用检测仪器。适用于对各类固体绝缘的易触及部件进行防止锋利工具的刺穿试验。该机采用步进电机驱动,PLC控制,触摸屏显示,可以二轴移动划针,具有结构紧凑，使用方便，控制准确等优点。
技术参数
1.划痕行程:200mm(可设置)
2.划痕间隔:5mm(可设置)
3.划痕条数:多40条(可设置，划痕条数*划痕间隔小于200mm)
4.试验速度：20mm/s（可设置）
5.钢针压力:10N±0.5N
6.钢针倾斜角度:80~85度
7.钢针规格:针头端部为40度的圆锥形,圆周半径0.5mm±0.05mm
8.控制方式：触摸屏控制

9.工作电源：AC 220V/50Hz
