2.4防护等级测试
2.4.1防护等级测试工具介绍

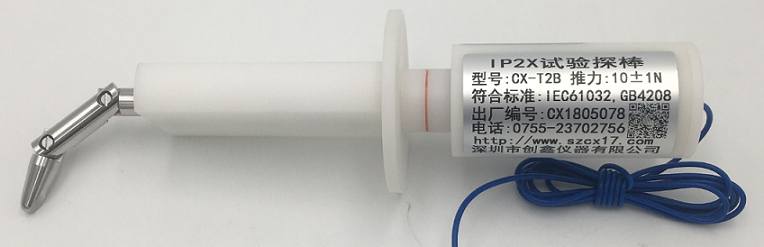

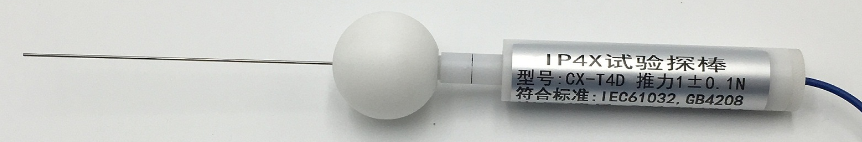

防护等级测试一般为2类:①测试手指(IPXXB);②测试金属棒(IPXXD)。具体测试见图11、图12。
2.4.2防护等级要求
1)汽车充电口的防护等级要求断开充电耦合器,输入口的电压应≤30VAC或60VDC。如不满足以上要求,则充电口需满足IPXXB的要求。
2)外壳和防护栅的防护等级要求防护栅/外壳最小满足IPXXB。乘员厢和负载厢的外壳/防护栅最小满足IPXXD。
3)连接器的防护等级要求如果连接器可不用工具断开,则在未匹配的情况下需满足IPXXB。
2.4.3测试案例
测试案例(图13、图14)说明:把连接好的试指接触端插入充电连接口处,万用表一端接测试手指,另一端接触被测回路,若不导通则说明接口满足IPXXB的要求,反之不满足。
2.5等电势测试
2.5.1基本要求
所有能形成等电势电流器件的部分,都应能承受在最长失效时间内的最大电流。任何电压等级B级的电路中,人可触碰到的裸露可导部件之间的等电势电阻值必须不超过0.1Ω。
2.5.2测试方法
测试电流最小1A,交流电压<30VAC(直流电压<60VDC),在两个可导部件之间至少持续5s的时间。测试部分要与其它未测量部分绝缘。测试部件必须包括电压等级B级的支架。接地电阻测试仪如图15所示。
