温升测试角的连接方法
温升测试角主要是评价产品的发热所造成的不良影响,避免过热和着火危险的发生。
发热所造成的影响有以下几方面:
a.影响绝缘的使用寿命(绝缘使用温度超过额定值8℃,其寿命将缩短一半)
b.影响电气元件的正常使用
c.塑料受热变形(影响电气间隙)
d.外表面温度过高(烫伤)
e.造成周围环境过热。
温升测试角样品状态
温升测试角对不同的器具规定了不同的状态。
a.手持式器具:按正常使用位置,悬挂在静止空气中;
b.嵌装式器具:嵌入温升测试角内,嵌入程度根据器具的使用状态;
c.电热器具:置于温升测试角内,放置方法与器具使用方式有关;
d.电动器具:置于测试支架上,放置方式与器具使用方法有关。
温升测试角测量部位
所有列入GB 4706.1表3范围内的温度全部都要测量,除器具不适用的测量点外。
对必须拆卸器具才能安装热电偶的,在器具装配复原后,应再一次测量输人功率,以检查装配是否正确。
温升测试角工作时间
有三种可能的工作时间:
a.短时工作制:温度试验按额定工作时间运行结束时测量温度。
b.连续工作制:温度试验按连续运行直至达到稳定状态为止。
c.断续工作制:按连续工作循环运行直至稳定状态为止。

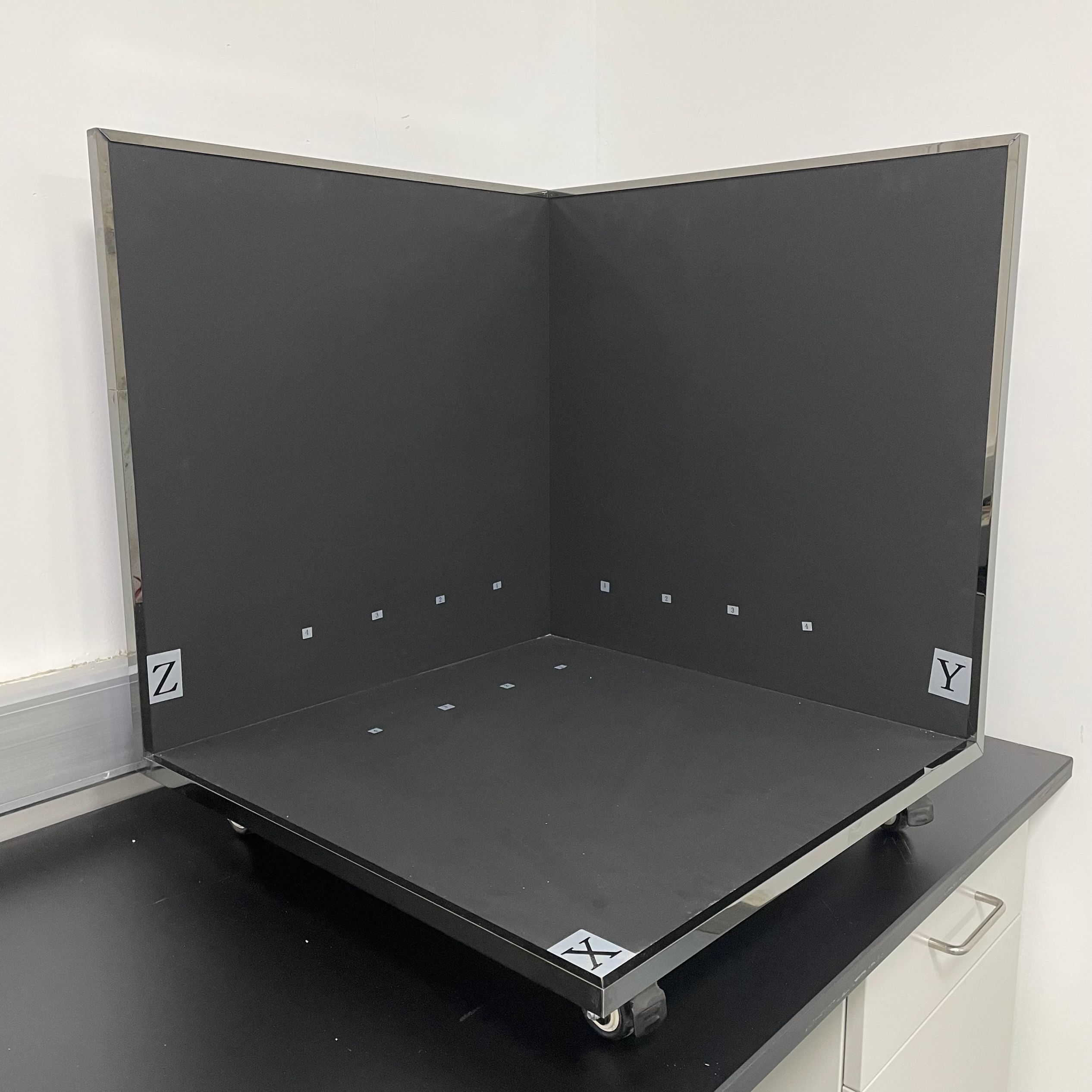

温升测试角技术性能指标
基本简介:
1、测试角是根据国家标准GB4706.1-2005(IEC60335-1:2004)第11章“发热”的测试要求设计制造的。
2、测试角主要用于为各种电工、电器产品的温升测试提供符合标准要求的环境条件进行温升测试.可按实际被测试样品定做不同分布规格、测温点数量及外形尺寸的测试角。
技术参数:
1、尺寸:1.2米X 1.2米X2米(高)
2、热电偶:直径小于0.3mm的热电偶,K型
3、热电偶布置:全部引出在一个接线排上(或选配热电偶插头及插座)
4、测温铜片:直径15mm,厚度1mm黄铜片
5、测温点数:底部布满点(121点),两个侧面(1.2米到底部(各121点),
6、测温点布置:100X100mm
7、胶合板:厚度约20mm胶合板,正面涂无光黑漆,背面贴灰色胶片板
8、活动部分:底部安装4个活动底车轮
