外壳防尘探棒IP1X、IP2X、 IP3X、IP4X
符合GB4208、IEC60529防尘IP1X、IP2X、 IP3X、IP4X要求
|

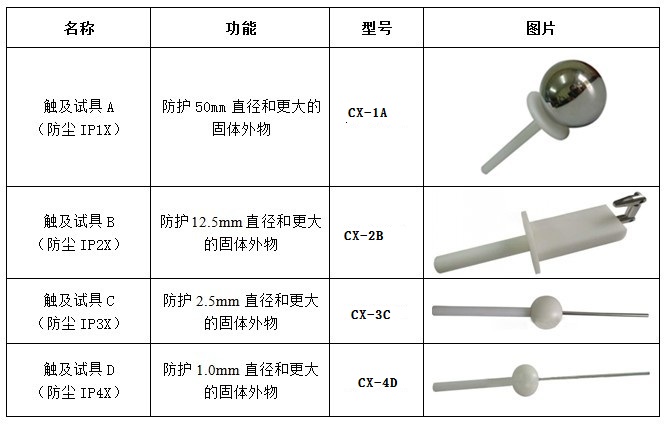

名称 |
功能 |
|
触及试具A （防尘IP1X） |
防护50mm直径和更大的固体外物 |
|
触及试具B （IP2X） |
直径12mm铰接试指， 用于防止手指触及或防触电的防护检验 |
|
试具2钢球 （防尘IP2X） |
防护12.5mm直径和更大的固体外物 |
|
触及试具C （防尘IP3X） |
防护2.5mm直径和更大的固体外物 |
|
触及试具D （防尘IP4X） |
防护1.0mm直径和更大的固体外物 |

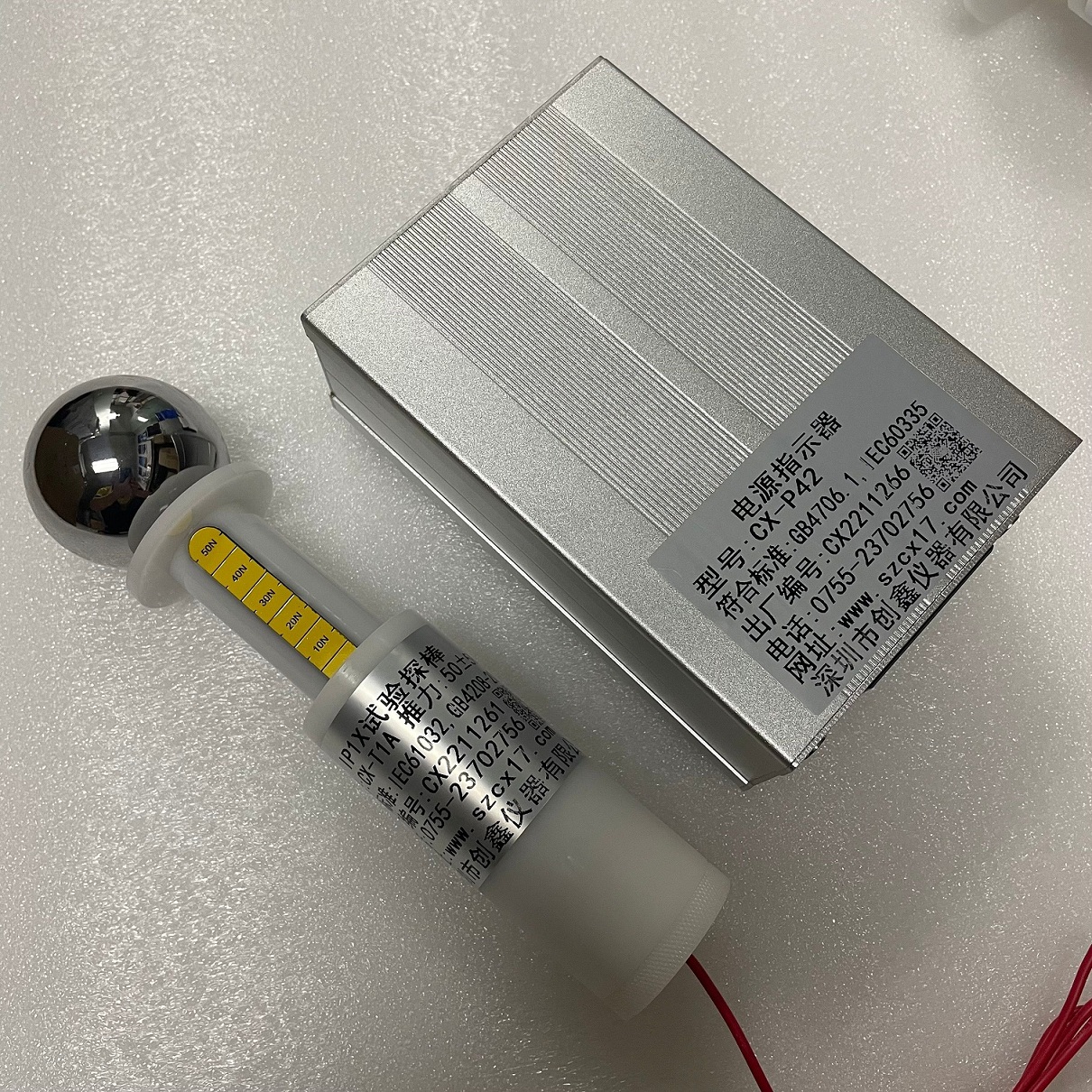

IP1X防尘试具
产品概述
符合IEC61032图1试具A、GB/T16842试具A、GB4208 IP1、IEC60529 IP1、IEC60065等标准要求。用于防止手背触及危险部件的防护检验，是防止接近危险部件及防止固体异物进入的必备探针。
技术参数
|
参数/型号 |
CX-1A |
CX-T1A |
|
名称 |
试具A探针 |
带推力试具A探针 |
|
1 |
SФ50+0.05 0 |
SФ50+0.05 0 |
|
2 |
Ф45±0.2 |
Ф45±0.2 |
|
3 |
Ф10 |
Ф10 |
|
4 |
4 |
4 |
|
5 |
100 |
100 |
|
6 |
---- |
带50N推力 |
|
7 |
IEC61032/GB16842 |
IEC60529/GB4208 |
IP2X防尘试具
产品概述
符合IEC61032图2试具B，符合GB2099、GB4208IP2、GB4706、GB4943、GB3883 图1、GB/T16842、IEC60950图2A、IEC60884、IEC60335、UL507、EN60529图1及UL1278图8.4等标准，用于防止手指触及或防触电的防护检验。标准试验指的指头模拟人的手指，由指头、指中、指座、绝缘手柄组成。有两个活动关节，能在90°内弯曲。可定制：手柄末端配可插拔香蕉插头及接线端子做防触电试验，或者手柄末端开M6螺纹孔（配合推拉力计使用）做外壳防护试验。
主要规格及对应技术参数
|
参数/型号 |
CX-2B |
CX-T2B |
|
名称 |
标准试验指 |
带推力标准试验指 |
|
1 |
30±0.2 |
30±0.2 |
|
2 |
60±0.2 |
60±0.2 |
|
3 |
80±0.2 |
80±0.2 |
|
4 |
180±0.2 |
180±0.2 |
|
5 |
R2±0.05 |
R2±0.05 |
|
6 |
S4±0.05 |
S4±0.05 |
|
7 |
37o 0 -10’ |
37o 0 -10’ |
|
8 |
14 o 0 -10’ |
14 o 0 -10’ |
|
9 |
Ф12 0 -0.05 |
Ф12 0 -0.05 |
|
10 |
Ф50 |
Ф50 |
