沙尘试验箱与沙尘试验房的区别与应用

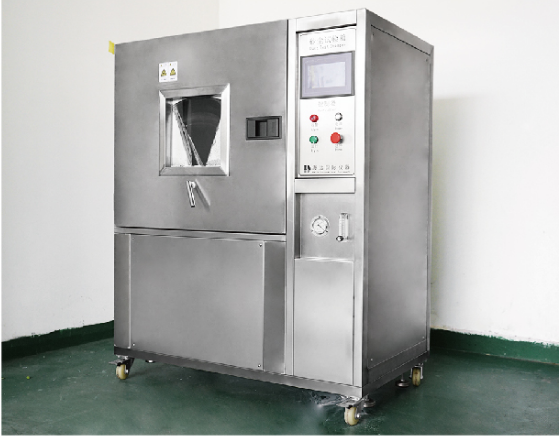

沙尘试验箱
试验标准：
符合 IEC60529:2001、GB4208-2017《外壳防护等级(IP 代码)》条款与图 3及 GB7000.1《灯具 第一部分：一般要求与试验》条款及图6的要求。
型号及技术参数
型号 ：CX-SC100
工作室尺寸（mm）：1000*1000*1000(深×宽×高)
结构及材质：
本机基本设计原理：
设计一锥形漏斗，底部有粉尘收集口和抽尘口，在抽尘口处安装高压涡轮循环风机，将抽起来的粉尘送到内箱顶部，粉尘再由顶部垂直自然向下吹尘，当粉尘落在漏斗的侧壁上，再通过震动装置将粉尘回收到吸尘口，从而开始循环周而复始。
材质
1．内箱材质：sus304不锈钢板
2．外箱材质：不锈钢或A3板喷塑粉
3．箱门上带有大型观察窗
4．独特的风道设计，保证箱体产生非层状的垂直循环气流
技术参数
1．网标称线径50um
2．线间标称间距75um
3．箱内、管道内灰尘浓度为2Kg/m³
4．气流速度：不大于2m/s
5．滑石粉用量：2kg/ m³
控制系统
1．PLC及触摸屏智能控制系统（自主研发）
2．PT100测试传感器
3．安全保护装置
4．仪表超温保护功能
5．电源缺相保护
6．漏电断路保护器
7．电源：AC380 V 50Hz
8．门：钢化玻璃门
9. 真空泵 60-600L/H
10. 调压阀，吸嘴，调压三件套
控制器：采用可编程控制器（此控制器具备下述多种任意设定控制功能）
a. 吹尘时间（停、吹）h/m/s 可调
b. 循环周期：任意可调
c. 预设试验时间:0s～999h99m99s 任意可调
d. 通电：断—通—断
金属筛网尺寸：标称线径50um，线间标称间距75um
吹风机：全塑离心风机
备注：本试验箱能满足GB2423、GB4706、GB4208、DIN中家用电器、低压电器、汽车、摩托车零部件外壳防护等级试验要求。（配送滑石粉5KG）
本装置不能满足GJB150中有风源的砂尘试验。
砂尘试验房
步入式砂尘试验房是由风机推动一定浓度的沙尘以一定的流速吹过试验样品表面,从而判断这些试验样品(设备)暴露于干砂或充满尘土的大气作用下防御尘埃微粒渗透效应的能力和防御砂砾的磨蚀或阻塞效应的能力以及能否储存和运行的能力。步入式砂尘试验房主要用于汽车、新能源光伏产品、风力发电产品、灯具照明、低压电器、通讯、电机、仪表、家用电器等产品测试，在储存、运输和使用过程中往往会受到砂尘环境的影响，尤其是汽车、灯具照明、低压电器受砂尘的影响更为显着。本设备就是采用人工模拟砂尘环境，来检验试品对防尘能力的试验设备，满足IP防护等级IP5X、IP6X的试验要求。通过测试来鉴定产品的性能是否能够达到要求，以便供产品的设计、改进、鉴定及出厂检验使用。
设备技术参数：
工作室尺寸（mm）：3000×2500×2000(深×宽×高) （备注：其他尺寸规格可按照客户要求定制！）
外行尺寸：3500×2900×2500mm(深×宽×高)
大门：双开门1800*1500mm（上面有观察窗口）底部紧贴地面。
单门尺寸：900*1500mm （上面有观察窗口），要有轨道运送样品，并能承受1吨重的样品
★温度范围： RT 10℃～60℃（加热烤尘系统）；
湿度范围：≤85%RH；
气流速度：不超过2m/s
粉尘浓度： 2～4kg/m3；
粉尘规格： 能通过筛孔为75um,金属丝直径为50um的方孔干燥滑石粉；
振击时间：1S-999H可调；
吹尘时间：1S-999H可调；
粉尘：电加热；
★试验品压力差：A 低于大气压1.98KPa 或 B无压力差
★配有低于气压测试的抽气及显示测量系统；
运行方式：程序方式、定值方式；
控制系统：嵌入式大屏液晶触摸屏
数据保存及打印
引线孔：φ50 mm；带密封胶堵。
室体内胆：采用进口 sus304砂面不锈钢；
室体采用不锈钢制作。
保护：风机过电流报警；电源缺相、相序保护；意外情况自动停机并切断电源。
1、空载时要有温湿度检测系统，并带有显示功能。
2、密封试验箱内的粉末循环泵可用能使滑石粉悬浮的其他方法代替。滑石粉应用金属孔筛滤过。金属丝直径50μm，筛孔尺寸75μm。滑石粉用量为每立方米试验箱容积2kg，使用次数不得超过20次。应能够维持试验箱内有足够密度的均匀的悬浮尘。
3、被试外壳放在试验箱内，应使壳内压力用真空泵保持低于大气压，也可改变试验箱内的气压实现试验箱内气压周期性变化。
4、试验的目的是利用压差把箱内空气抽入被设备内，抽气量为80倍被试外壳容积，抽气速度每小时不超过60倍外壳容积。任何情况下压差不得超过2kPa。
5、仪器应有紧急急停装置，以确保试验异常时的。
6、密封试验箱盖（门）应密封可靠，建议试验箱内壁采用导电性材料，并且接地避免静电积累。
7、应有试验后粉尘回收处理功能，设备的各项操作功能应满足标准GB4208-2008中的13.4条款要求。
结构、材质与特点
1、试验箱内箱为SUS304#不锈钢制成，耐锈耐腐蚀；
2、试验箱外箱为冷轧钢板烤漆处理；
3、吹尘电机为特质不锈钢壳体，密封性强，噪音低，风速高；
4、箱体内壳呈漏斗型，振动周期可调，灰尘自由飞扬落下聚于吹气孔旁；
5、箱门上设有观察窗，可在吹尘停止时观察箱内试样状态；
6、参数设置简单，无需进入程式功能表，可直接进入参数功能表即可修改；
7、可控制试验的总时间，吹尘的间歇时间及吹尘的周期。
执行标准：● GB2423.37-2006电工电子产品基本环境试验规程 试验L: 砂尘试验方法● GB4208-2008/IEC60529:2001外壳防护等级（IP5X、IP6X）● GJB150.12-2009砂尘试验方法（防尘试验）● GB7000-1-2007第九章规定之外壳防护试验 ● GB/T4942.2 低压电器外壳防护等级 ● GB/T4942.2-2006 旋转电机整体结构的防护等级（IP代码）分级● GB10485防尘试验方法及等效的JIS、DIN、MIL/STD810D耐砂尘等试验标准
