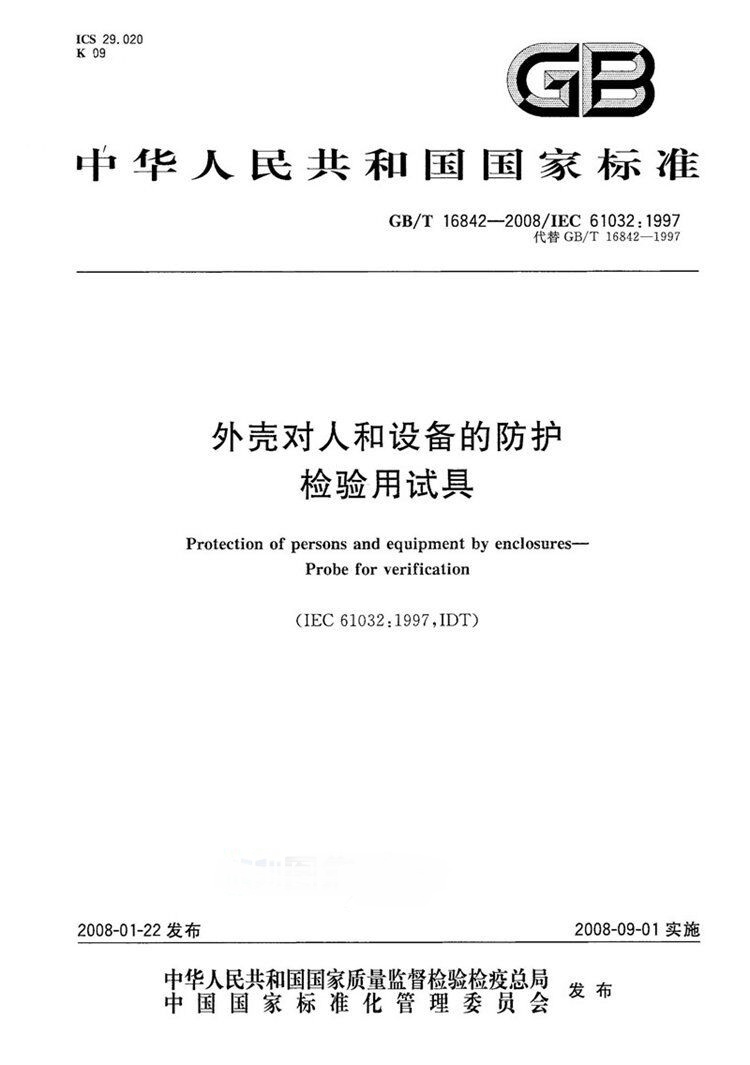

外壳对人和设备的防护检验用试具
本标准规定了检验外壳防护所用试具的尺寸及细节，用于检验：
a) 对人体触及外壳内的危险部件的防护；
b) 对固体异物进入外壳内设备的防护。
本标准的目的：
a) 把当前各标准规定的物体试具、触及试具以及所需要的新试具汇集于同一出版物；
b) 指导各标准化技术委员会选用试具；
c) 鼓励有关方面根据本标准的要求来规范试具，而不是修改试具的尺寸及细节；
d) 限制试具型式的进一步增多。
GB/T 16842-2016 外壳对人和设备的防护检验用试具有以下17种产品：
1、GB/T16482图1试具A
2、GB/T16482图2试具B
3、GB/T16482图3试具C
4、GB/T16482图4试具D
5、GB/T16482图5试具1
6、GB/T16482图6试具2
7、GB/T16482图7试具11
8、GB/T16482图8试具12
9、GB/T16482图9试具13
10、GB/T16482图10试具14
11、GB/T16482图11试具17
12、GB/T16482图12试具18
13、GB/T16482图13试具19
14、GB/T16482图14试具31
15、GB/T16482图15试具32
16、GB/T16482图16试具41
17、GB/T16482图17试具43
GB/T16842图1试具A
类别:触及试具
用途: 本试具用以检验防止人体触及危险部件。此试具也用于防止手背触及的防护检验.
主要技术参数
1、探球直径：50mm
2、挡板直径：45mm
3、挡板厚度：4mm
4、手柄直径：10mm
5、手柄长度：100mm
GB/T16842图2试具B
类别:触及试具
用途: 本试具用于检验防止人体触及危险部件的基本防护。此试具也用于防止手指触及的防护检验.
主要技术参数
1、弯指直径：12 mm
2、弯指长度：80mm（三节总长度）
3、挡板直径：50mm
4、挡板长度：100mm
GB/T16842图3试具C
类别:触及试具
用途: 本试棒是用于检验防止人体触及危险部件的试具。此试具也有用于防止手持工具触及的防护检验
出处: GBT 16842-2016 外壳对人和设备的防护 检验用试具:P6
主要技术技术参数：
1、探棒长度：100mm
2、探棒直径：2.5mm
3、档球直径：35mm
4、手柄直径：10mm
5、手柄长度：100mm
GB/T16842图4试具D
类别:触及试具
用途: 本金属丝是用于检验防止人体触及危险部件的试具。此试具也用于防止手持金属丝触及的防护检验
出处: GBT 16842-2016 外壳对人和设备的防护 检验用试具:P6
主要技术参数：
1、探棒长度：100mm
2、探棒直径：1mm
3、档球直径：35mm
4、手柄直径：10mm
5、手柄长度：100mm
