GB4706.1第22.48条防倒虹吸试验装置的应用

文章来源：创鑫仪器    时间：2022-11-04 23:35:21

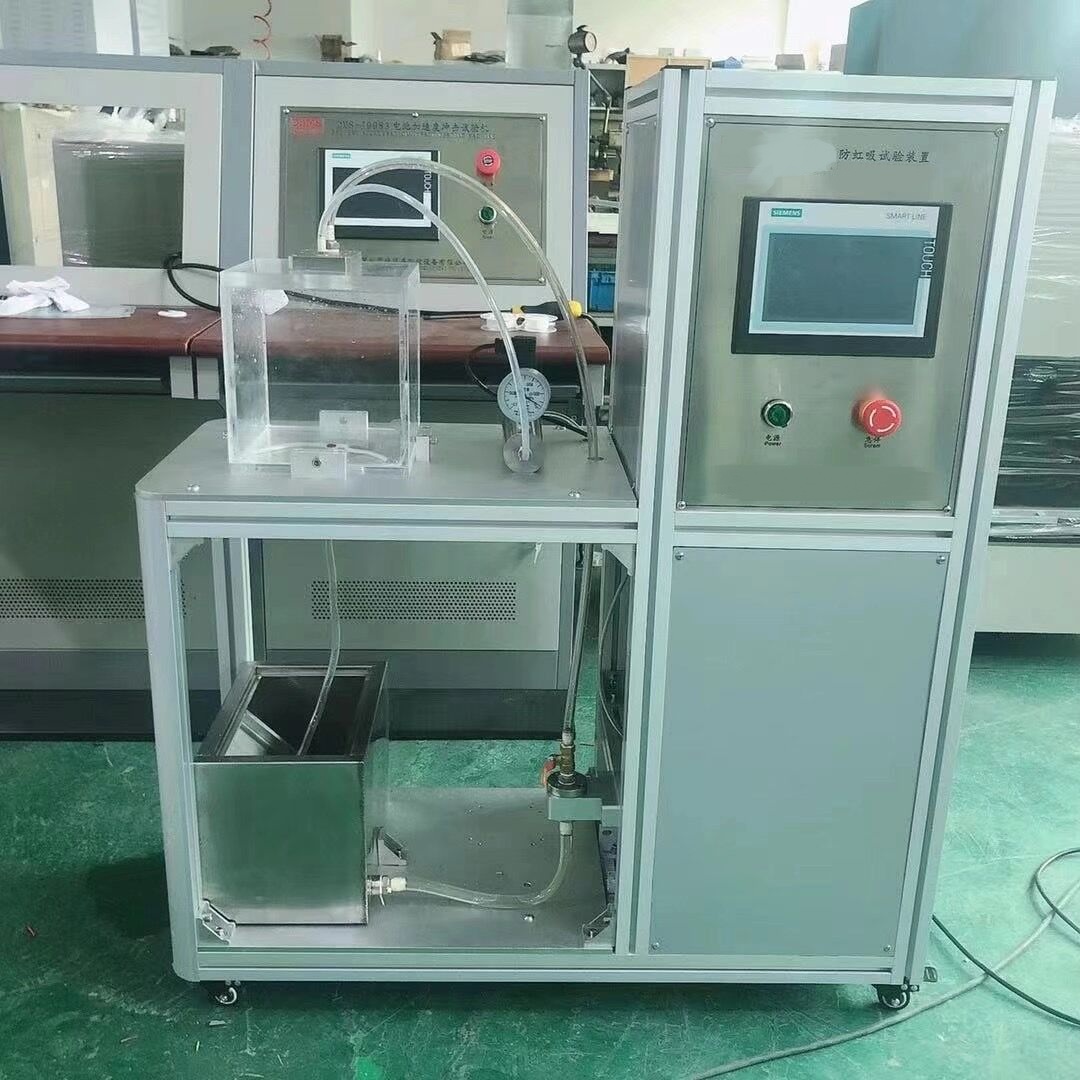

GB4706.1第22.48条防倒虹吸试验装置
符合标准及条款
GB4706.1-2005《家用和类似用途电器的安全第1部分通用要求》第22.48条
试样范围、用途、原理、结构及使用环境
试验范围家用和类似用途打算连接到水源的qiju ，如洗衣机
用途用于进水阀防虹吸性能测试
测试原理通过设备的抽真空系统模拟供水管道发生的真空状态，以检测进水阀有无虹吸现象发生。在样品与设备真空机之间有一个透明容器，目的用于收集虹吸测试失败时收集吸入的水流，以保护真空机不被损坏，通过设备的抽真空系统模拟供水管道发生的真空状态，以检测进水阀有无虹吸现象发生
设备结构设备能方便地将家用电器样品与设备连接起来。。
设备外形尺寸：约：1200×600×1300（mm） W×H×D，设备重量：100kg
使用环境电源：AC220V±10%/50-60Hz


防倒虹吸试验装置：性能指标
工位：单工位
电气控制方式：PLC智能集成控制、7寸人机触摸界面操作
驱动方式：真空泵驱动
真空产生方式：叶片式真空泵。系统真空度：不小于0.085Mpa。真空度由压力表显示，精度至少为±0.017，操作时间设定：0-9999s，分辨率0.1s（可设定）
真空罐容积：20L
