GB4706.1第22.3条款插脚拉扭试验装置的操作方法

文章来源：创鑫仪器    时间：2022-11-04 23:20:32

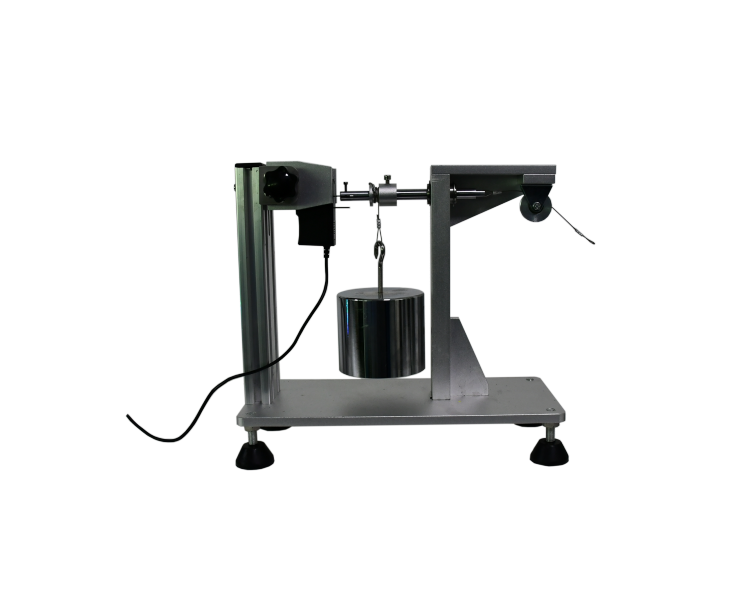

GB4706.1第22.3条款插脚拉扭试验装置
一、符合标准及条款
GB4706.1-2005《家用和类似用途电器的安全第1部分通用要求》第22.3条款
二、试样范围、用途、原理、结构及使用环境
试样及限制：家用和类似用途为直接插入输出插座而提供插脚的器具
试验用途：用于验证夹持插脚的装置有足够的强度承受正常使用中插脚可能受到的力的作用
测试原理：通过定滑轮用砝码挂绳实现拉力，用一定扭力臂的转轮和砝码实现扭矩
设备结构：台式结构，设备尺寸：约350×250×3500（mm） W×H×D，设备重量：15kg


三、性能指标
工位：单工位
控制方式：手动
拉力砝码：50N
扭矩：0.4N.m，通过50N砝码和R8mm扭力轮实现
试验时间：1min，手动控制
配置：插销夹具一套
